• ファイバーレーザ
  • 工程統合
高速パンチ・ファイバーレーザ複合マシン

ベストセラー複合マシン“EML”に
従来のCO₂発振器比、「コスト2分の1」「生産性2倍」を実現するファイバーレーザ発振器を搭載!!
働き方改革・人材不足に対応した多くの自動運転
機能を搭載し、生産と利益の拡大を実現する、
Next Global Standardマシンです。

待望のEMLにファイバーレーザ発振器を搭載‼
高速パンチ加工と力強い成形加工を実現する

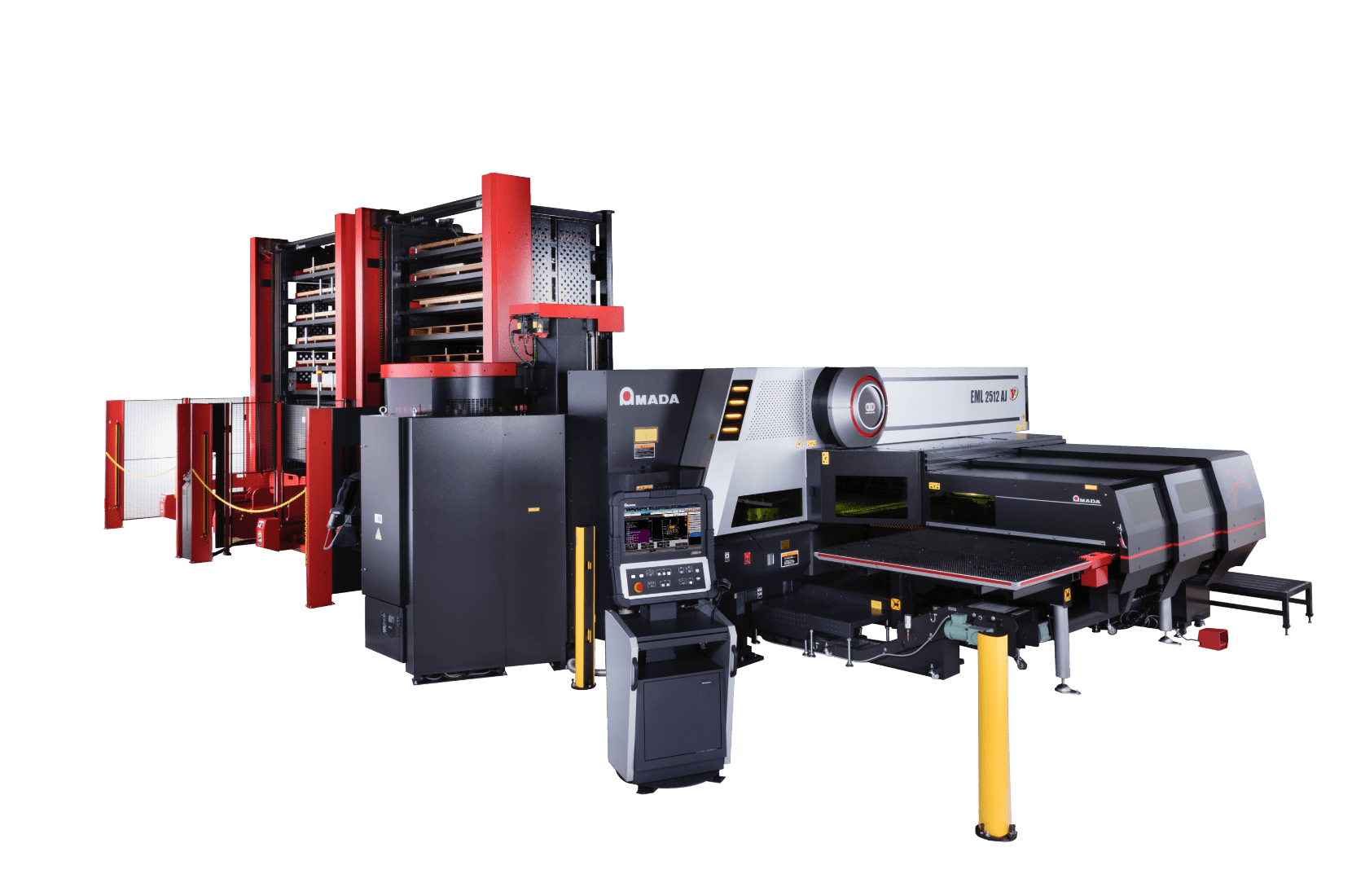

ファイバーレーザ複合マシンEML-AJ

お客さまのスタンダードをその一歩先へ!

特長





ファイバーレーザによる
高生産性・低ランニングコスト

  • ファイバーレーザによる高速・低コスト加工
    ファイバーレーザ発振器(3kW)搭載により、CO₂に比べ窒素を使用した無酸化切断による薄板加工領域での、高速加工・ランニングコストの低減が可能
  •



  • 安全性と作業性の両立
    テーブルキャビンとシャッターでレーザ光の漏れを防ぎます。省スペースとオペレーターの安全性を両立します。
  •





  • 高反射材の加工
    CO₂レーザでは加工が難しかった高反射材(アルミ、銅、真鍮)が加工可能です。



高速・高品位パンチ加工

  • 更なる高速パンチ加工の実現
    ACサーボダイレクトツインドライブに新機能を追加し、最大パンチヒットレートが従来のEML-NT(CO₂)400min-1から1.25倍の500min-1に向上します。

    ※1/2”、1・1/4”の場合
    ※25.4mmピッチ
  • P&F(オプション)による高ハイト上向き成形・裏キズ低減
    パンチで板押さえをして、成形ダイのチップのみを上昇させることごで、歪みのない高ハイト・高品質な成形加工を実現します。
    上向き成形ダイが標準ダイと同じパスラインになり裏キズ・腰折れを低減します。
  • MPTタップステーション
    タレット内タップステーションを設けることで、パンチ加工とタップ加工の範囲が共通となりプログラム時間・加工時間を短縮します。

    ※M2.5-M8まで対応可能
    ※切削・転造タップ対応可能

マシンを止めない金型自動交換装置(オプション)

  • 金型自動交換装置PDCにより金型自動交換が可能。
    レーザ加工中に金型交換を行うため、金型段取のためのマシン停止時間を最小限にし、稼働率の最大化が可能
  • パンチ220型・ダイ440型の金型を搭載し、変種変量生産に対応します。

機能

ノズルチェンジャー(オプション)

レーザ時間を見てノズルを自動交換することで安定したレーザ加工を実現

レーザスクラップ自動搬出(オプション)

重労働なスクラップ取り出し作業を自動化。オペレーターへの負担を軽減

カッティングプレート自動清掃
(オプション)

レーザ加工部付近のブラシプレートを自動で清掃。付着したドロスによる裏キズを低減

Vモニター(オプション)

マシン内カメラを搭載。スマートフォンやタブレットと連携することで、どこにいてもマシンの稼働状況を映像で確認可能

加工サンプル

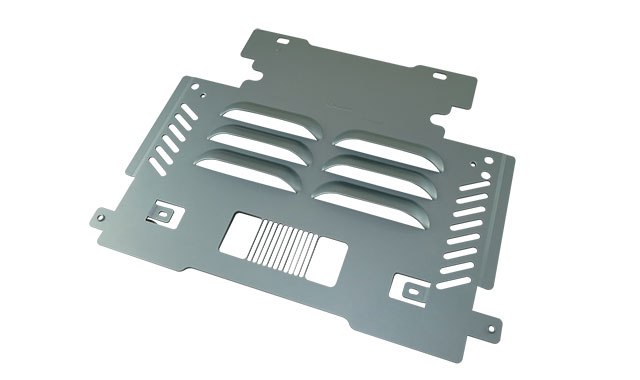

高ハイト成形サンプル

材質 SECC
板厚 1.0mm
製品サイズ 270.3×209.4mm
加工時間 3分44秒
加工コスト 124.3円

ファイバーレーザ発振器搭載により、CO₂レーザでは融け落ちてしまうような細かな加工が可能に。

ファイバーレーザによる微細加工

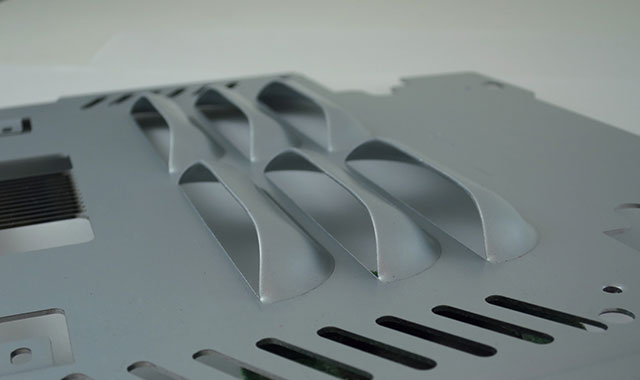

高ハイト高品質なP&F成形加工

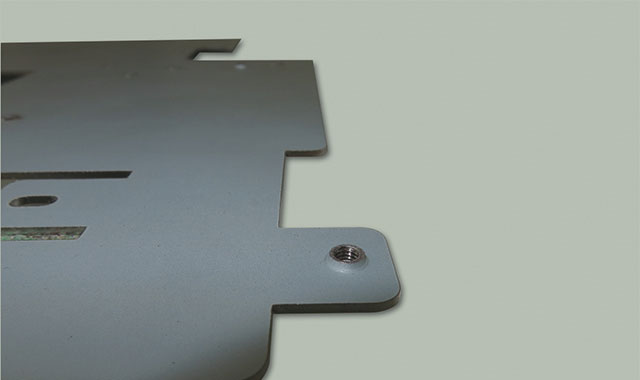

P&F上向きバーリング&MPTタップ

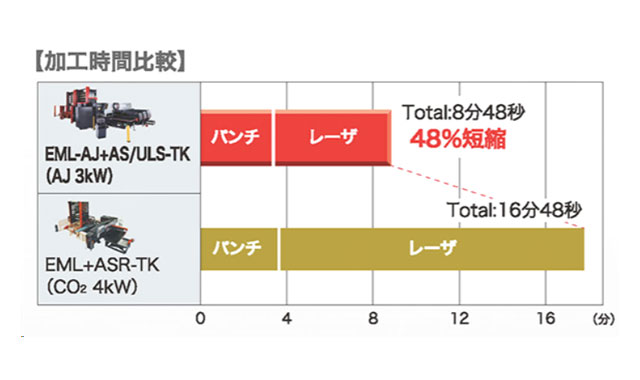

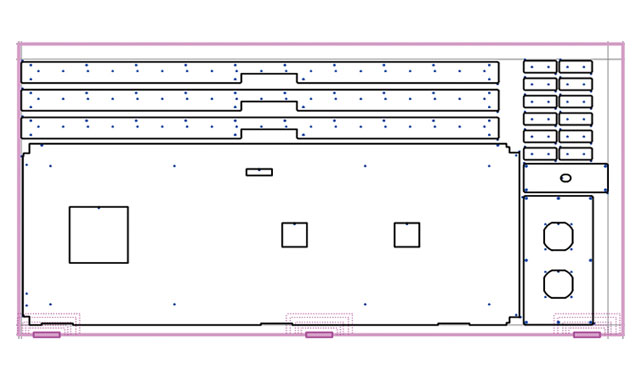

従来CO₂加工機比較(配電盤カバー)


材質 SECC
板厚 2.3mm
材料サイズ 1219×2438mm

ファイバーレーザ採用により、従来CO₂マシンと比べコスト
2分の1、生産性2倍

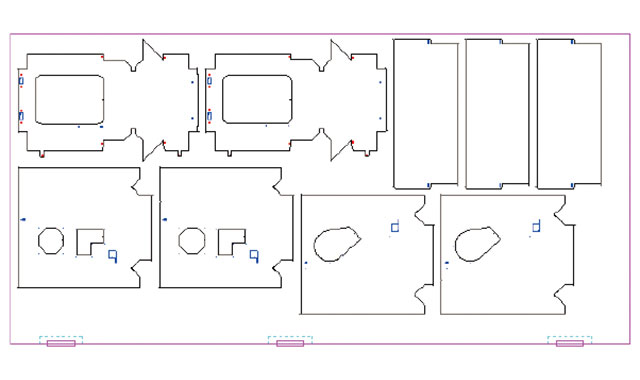

NCT機加工機比較(機械カバー)



材質 SECC
板厚 1.2mm
製品サイズ 1219×2438mm

標準付属の8st ノズルチェンジャー~ノズル収納個数を16個にアップし、様々な材質・板厚をスケジュールで加工することや長時間の人手による/ノズル交換作業をなくすことが可能です。

NCT単体機から複合マシンへ入れ替えなら、外形・複雑形状の加工をレーザに置き換えることで、加工時間・プログラム作成時間・金型段取り時間が減り、トータルリードタイムが短縮

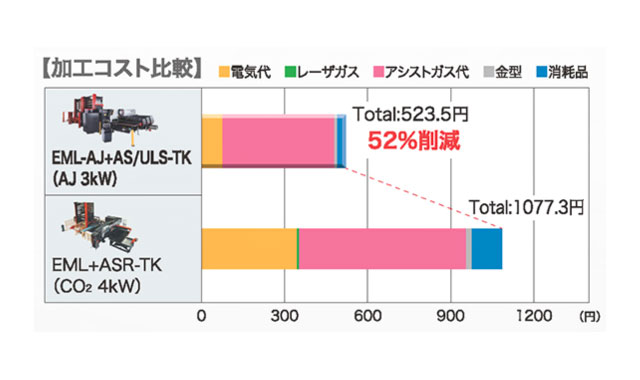

ランニングコスト算出条件
電気代:20円/kWh
レーザガス:22,000円/7㎥
酸素:20,000円/132㎥
窒素:20,000円/107㎥
にて試算

金型消耗費、消耗品・保守部品はアマダ推奨交換周期を基に、ランニングコストの中に含む

自動化ソリューション

省スペース自動化モデル
12時間モデル

素材・製品・スケルトンを1棚に集約したコンパクトタイプです。
バラシ・仕分け作業まで行うため、1度の段取りでおおよそ一晩自動運転が可能です。

多種素材対応スタンダードモデル
16時間モデル

素材棚/製品・スケルトン棚の2棚仕様により、多種素材の搭載が可能です。
バラシ・仕分け作業まで行うため、1度の段取りで昼夜自動運転が可能です。

長時間・多種素材拡張モデル
24時間モデル

素材、製品、スケルトンの格納・搬送を行うMARS(自動倉庫)と接続することで、長時間の自動運転が可能です。
バラシ・仕分け作業まで行い、お客さまに合った棚段数・連数にカスタマイズすることで、長時間の稼働を実現します。

ブランク to ベンド
24時間モデル

素材、製品、スケルトンの格納・搬送を行うMARS(自動倉庫)と接続することで、長時間の自動運転が可能です。
バラシ・仕分け作業まで行い、複数のブランクマシンや曲げシステムとの接続が可能です。
お客さまに合った棚段数・連数にカスタマイズすることで、長時間の稼働を実現します。

仕様

マシン仕様

機種名 EML-2512AJ-PDC EML-2515AJ-PDC EML-2512AJ EML-2515AJ
型式名 EMLZ12AJP EMLZ15AJP EMLZ12AJ EMLZ15AJ
パンチ部
プレス能力 (kN)
300
駆動方式 ACサーボ・ダイレクトツインドライブ
タレット仕様 Zタレット
移動方式 パンチ加工時 X軸 / Y軸 材料移動
レーザ加工時 X軸 材料移動 Y軸 光移動
加工範囲
パンチ加工
X × YP (mm)
2550 × 1270 3050 × 1525 2550 × 1270 3050 × 1525
レーザ加工
X × YL (mm)
2550 × 1270 3050 × 1525
(つかみ換えあり)
2550 × 1270 3050 × 1525
(つかみ換えあり)
複合加工
X × Y (mm)
2550 × 1270 3050 × 1525
(つかみ換えあり)
2550 × 1270 3050 × 1525
(つかみ換えあり)
早送り速度
X / YP / YL / Z (m/min)
100 / 80 / 100 / 80
加工精度 (mm)
±0.07(弊社打ち抜きパターン)
最大ワーク質量 (kg)
75 (F1)/150 (F4) 75 (F1)/150 (F4)/220 (FA+F4) 75 (F1)/150 (F4) 75 (F1)/150 (F4)/220 (FA+F4)
ワークシューターサイズ X × Y (mm)
400 × 1270 400 × 1525 400 × 1270 400 × 1525
PDC金型運用数 220ステーション
最大パンチ頻度(X軸) (min-1)
500(25.4mmピッチ/5mmストローク)
最大パンチ頻度(Y軸) (min-1)
340(25.4mmピッチ/5mmストローク)
マシン質量 (kg)
27500 29000 24000 25500
受電容量(マシン本体+集塵機) (kVA)
44 36

発振器仕様

機種名 AJ-3000
発振方式 LD励起ファイバーレーザ
出力ビーム波長 (μm)
1.08
レーザ定格出力 (W)
3000
最大パルスピーク出力 (W)
3000
質量 (kg)
約400
受電容量 (kVA)
10.4
対応チラー受電容量 (kVA)
9.0

タレットレイアウト

金型サイズ Zタレット
53ST2AI-4MPT
A ½” 30(30)
B 1¼” 10(10)
C 2” 3(3)
D 3½” 2(2)
E 4½” 2(2)
B(TAP) 1¼”(タップ) 4(4)
G 1¼”(AI) 2(2)
合計 53

*()内の数字は、各型式の内のシェープ型セット可能ステーションを示します。

PDCレイアウト

PDC 金型サイズ 本数
上段 ½” 120(120)
1¼” 60(60)
下段 1¼” 20(20)
2” 12(12)
3½” 合計8(8)
4½”
合計 220

*本仕様ならびに寸法等は、改良等のため予告なく変更することがあります。

ソフトウエア

VPSS 3i BLANK

アセンブリー単位の割り付けや加工検証を行い、生産性を維持した連続安定加工を可能にするブランクCAMソフトウエアです。データ作成時間を短縮し、パンチ・レーザ複合マシンの生産性と稼働率を最大限に向上させます。

詳細はこちら

金型

ID金型システムで
工場内の金型情報が見える化

金型にIDが刻印されており、金型1本1本をデジタル管理。マシン、金型研磨機とつなげば、工場内の金型の所在、研磨時期の一括管理が可能です。パンチング加工の品質が安定し、金型段取りをよりスムーズかつ確実に行えます。ID金型+金型自動交換装置付きマシンで、金型段取りミス0を実現。

詳細はこちら

ローラー金型で高速成形加工
(ARFTオフセット)

様々な製品への活用が可能

詳細はこちら

ローラー金型で高速成形加工
(ARFTビーディング)

様々な製品への活用が可能

詳細はこちら

稼働の見える化

アマダのIoT V-factory

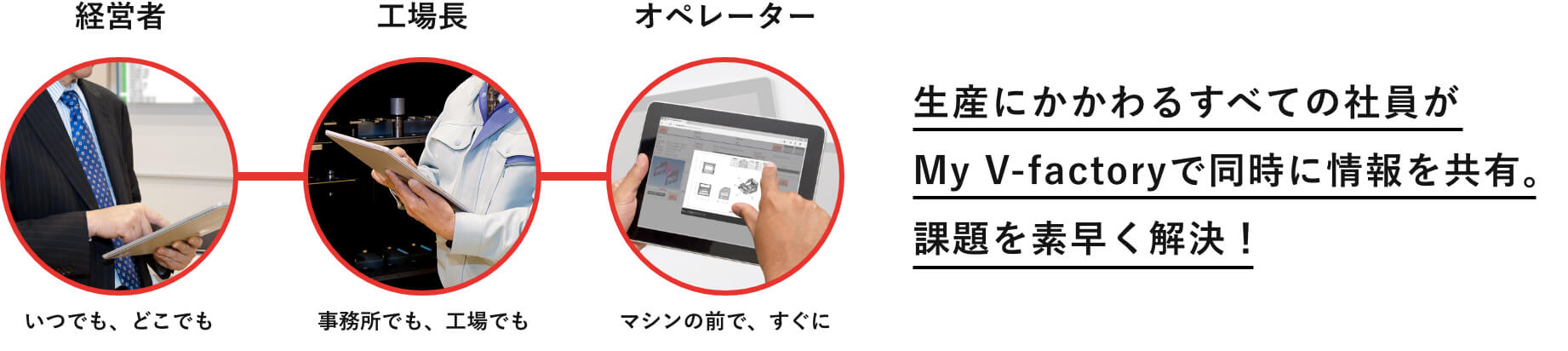

V-factoryはloTを活用して、工場の”今”の課題を見える化し、付加価値の高い生産を実現していく仕組みです。 お客さま工場の経営者からオペレーターまで、生産にかかわるすべての社員がお客さま専用WEBアプリ「My V-factory」を介して同じ情報を共有し、活用して、今の課題を素早く解決します。
