なぜ安全装置が必要なのか
１．作業者の安全のため
作業者の安全は、何よりも第一に考えなくてはなりません。人間がどれだけ気を付けていても完全に事故を防ぐことはできません。自動で制御してくれる安全装置が必要です。
２．安全装置の義務化
ベンディングマシンは安全衛生法に基づくプレス機械に該当します。事業者はプレス機械に、防護装置取り付けなどの措置を講じることが義務付けられています。
アマダだからできること
レーザ安全装置AS-01、ベンディングマシン、NC装置AMNC 3iが連携するシステム
目(AS-01)、体(ベンディングマシン)、脳(NC装置AMNC 3i)
この3つが連携し生産性を妨げることなく作業の安全性を向上
１．レーザ安全装置
コンパクトなボディに簡単で使いやすい操作性、材料上面2mmまで接近できる機能を備えた安全装置
２．ベンディングマシン
最新の加工性能を備え、AS-01の性能を最大限に引き出す加工マシン
３．NC装置 AMNC 3i
EG・HGシリーズに標準搭載され、加工環境を快適にサポートするユーザー中心デザインのNC装置
機能と特長
機能
- 各種モードにより、多彩な曲げ加工に対応
- 速度切り替え位置はワーク上面から2mmを実現し、マシンタクトタイムに影響しない生産性を実現
- AMNC 3i の加工画面で工程別動作の切り替えが可能
通常モード
- 横フランジがないワークに用います。
- 速度切り替え位置でスライド動作は設定曲げ速度に切り替わります。

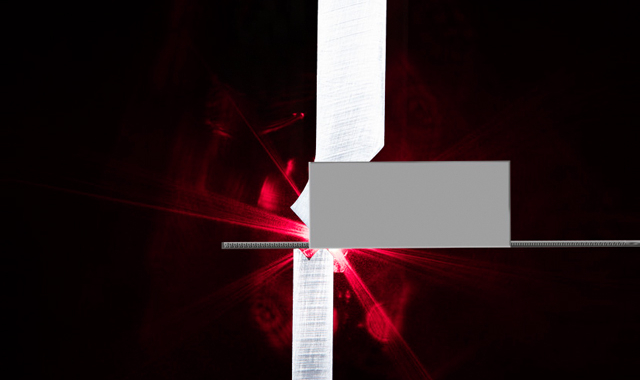

箱曲げモード
- 横フランジがあるワークの前側レーザ光を無効にする場合に用います。
- AMNCにフランジ高さを事前に入力することで、フランジ高さで一旦停止することなく、スライド動作します。
低閉じモード
- レーザ光を無効にして加工を行います。
- このモードでのスライド動作は、すべて低閉じ速度（10mm/s以下）のみで行います。
メカニズム
機能性
加工時
１．上下機構
パンチ高さに応じて簡単に上下調整が可能。
退避時
２．退避機構
金型の交換時等、簡単な操作で安全装置を退避位置へ移動が可能。

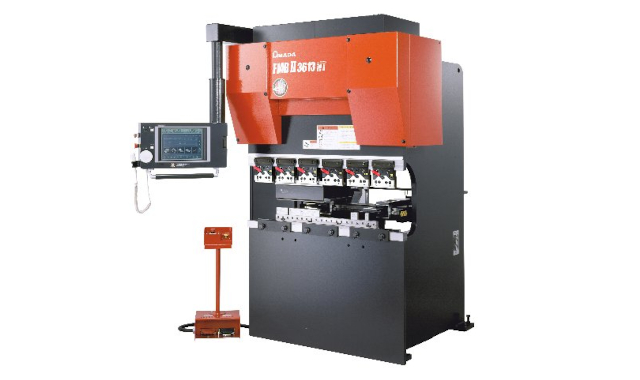

アマダ新安全装置対応マシン
仕様
| 機種 | AS-01 | ||
|---|---|---|---|
| 型式検定番号 | 第 TA635 号 | ||
| 速度切替位置 | ワーク上面 2mm以上 | ||
| レーザ光 | 波長：655nm クラス1M(IEC60825-1) 寿命：86000時間 |
||
| 使用環境 | 周辺温度：0~50℃ 相対湿度：95%（非結露状態） 保管時：-25~55℃ |
||
| 対象機種 | HGシリーズ、EGシリーズ、HDシリーズ（大型機を除く）、HDS-NTシリーズ（大型機を除く）、FMBⅡ-NTシリーズ、HRBシリーズ | ||
| AMNC入力モード | ダイレクト、形状、角度、立体の各モードで使用可能 | ||
| 動作仕様 モード |
ノーマルモード | フランジなし | 速度切り替え位置まで高速下降 |
| フランジあり | フランジで停止後、踏みなおしで低閉じ速度で下降 | ||
| BOXモード | サイドフランジ入力あり | フランジで停止せず、速度切り替え位置まで高速下降 | |
| サイドフランジ入力なし | フランジで停止後、踏みなおしで高速下降 | ||
