水勾配をARFTで成形加工

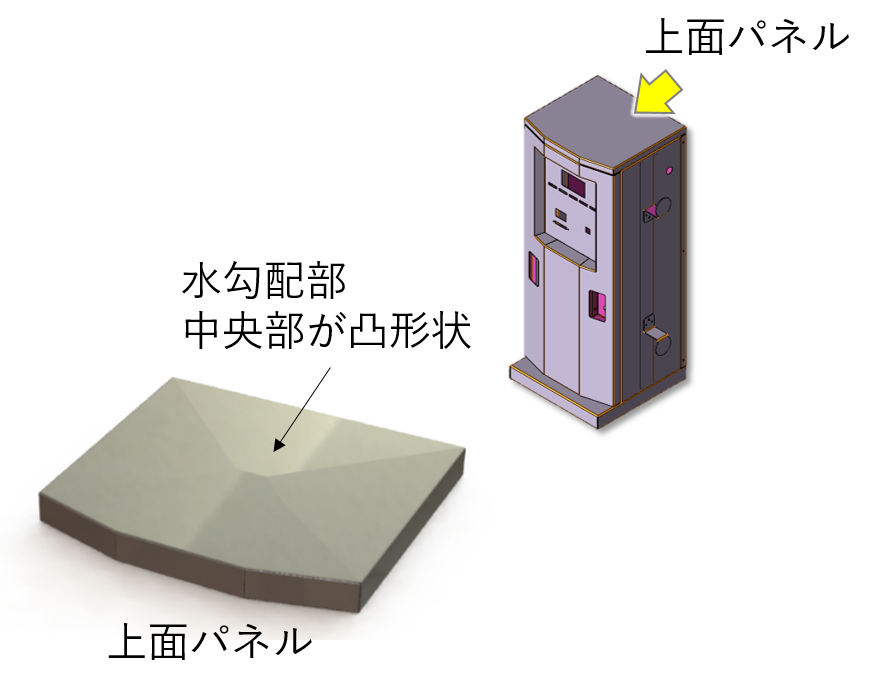

屋外に設置される筐体の上面パネルには、雨水が溜まらない様、パネル全面に勾配が付けられるのが一般的です。

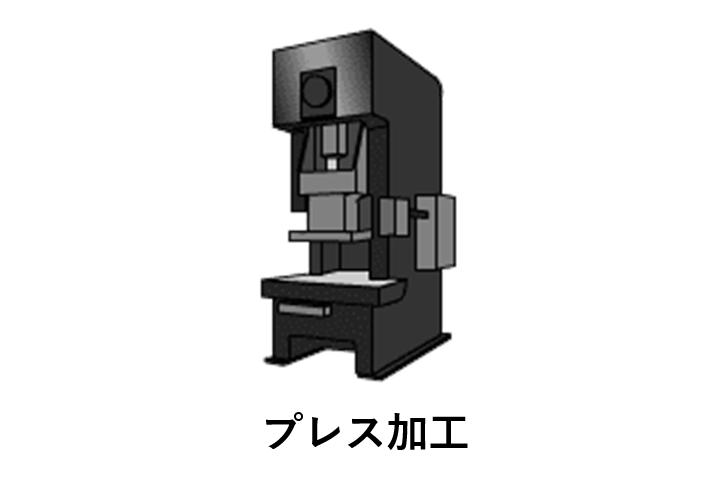

このような大きなサイズの成形加工には、プレス加工機を使用するのが一般的です。
製品事例 : EV用急速充電器 材質 : SECC 板厚 : 1.2mm
課題
プレス加工品は設計変更に柔軟に対応できない
・設計変更があると、金型修正に時間とコストがかかる。
・プレスの金型段取りは時間がかかる。
・金型サイズが大きく、保管場所が足りない。
解決策

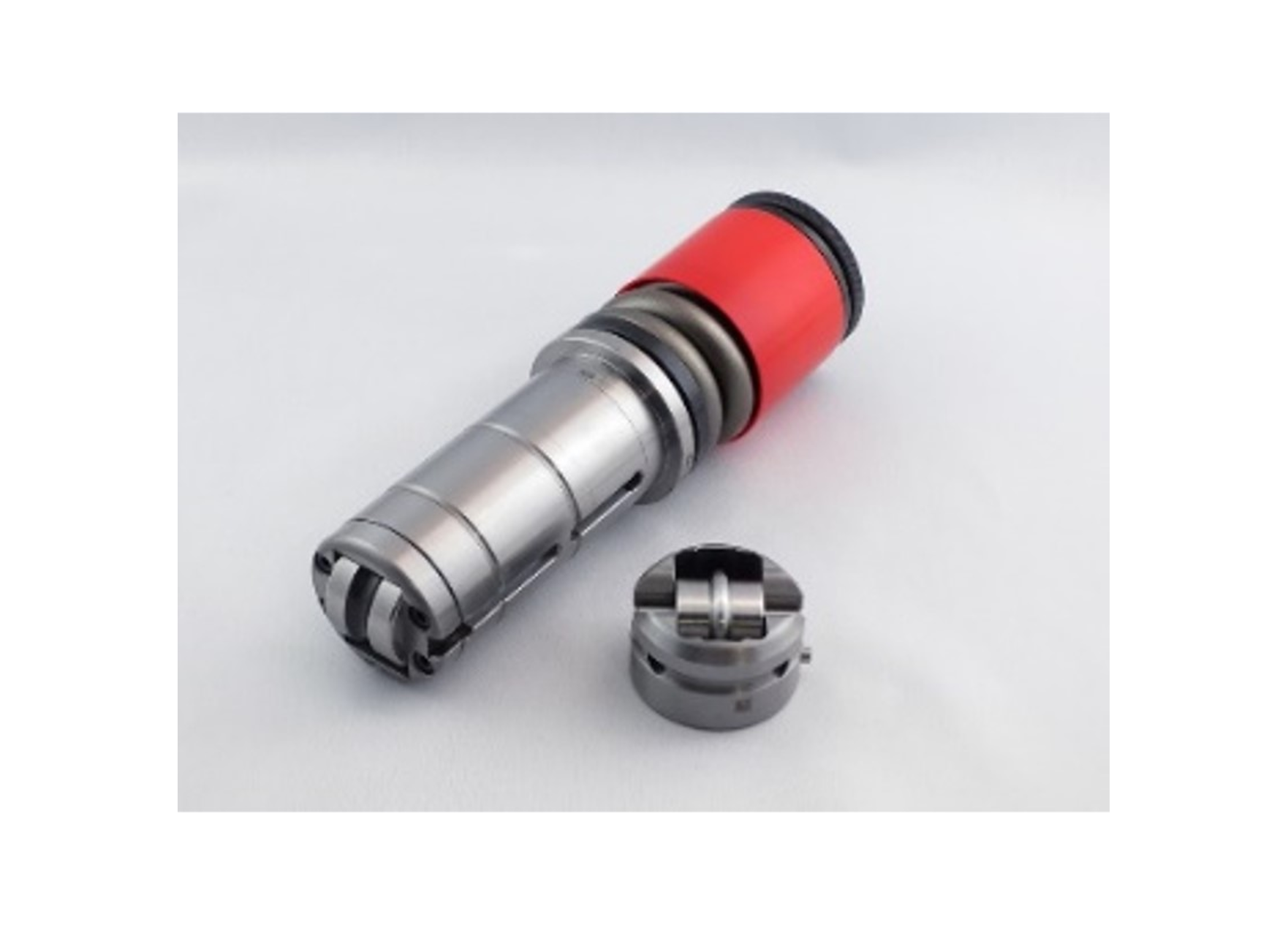

ARFTビーディングによる水勾配の成形加工

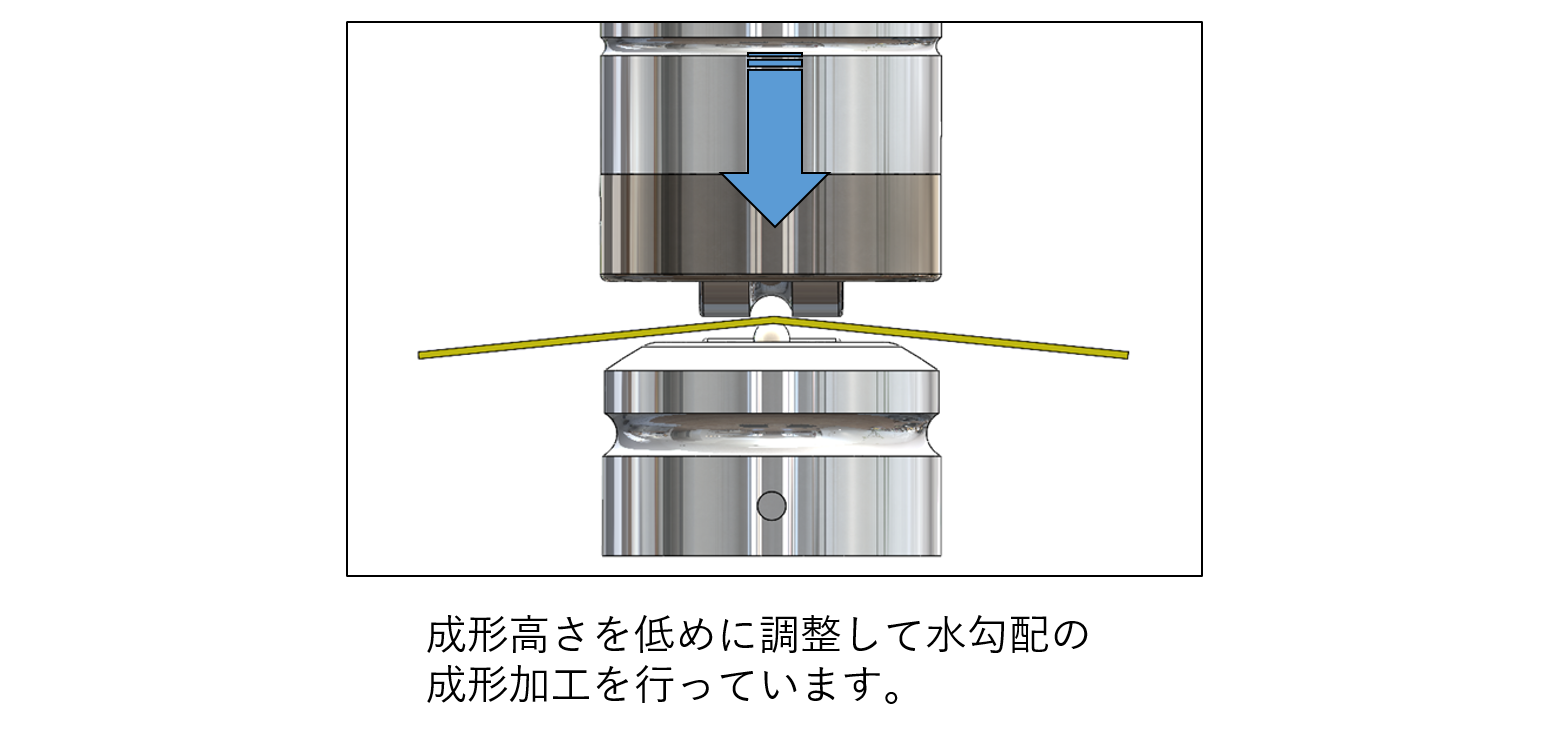

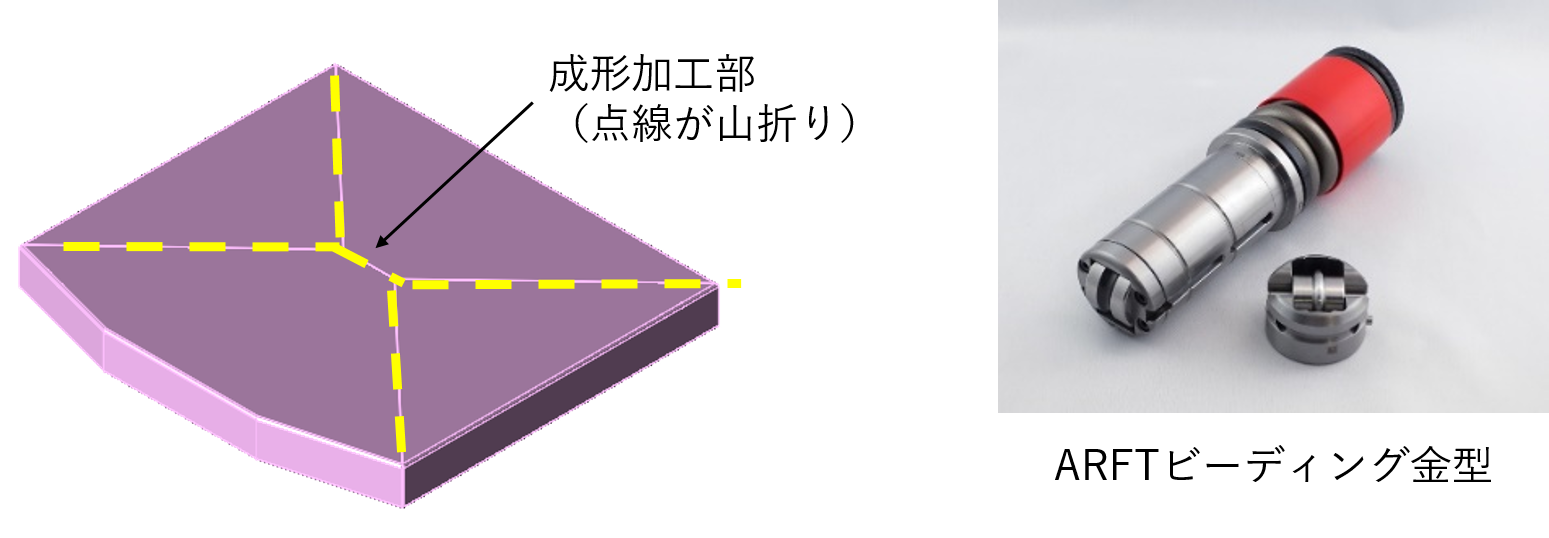

ARFTビーディング金型を応用して、水勾配の成形加工を行います。
ARFTビーディングにすることで、設計変更や形状違いにも対応できる
フレキシブルな成形加工が可能になります。
また、製品のデザイン性の向上と強度アップが期待できます。
ARFTビーディング加工の動画
効果
ご提案ソリューション
