フランジの付いたR曲げ加工

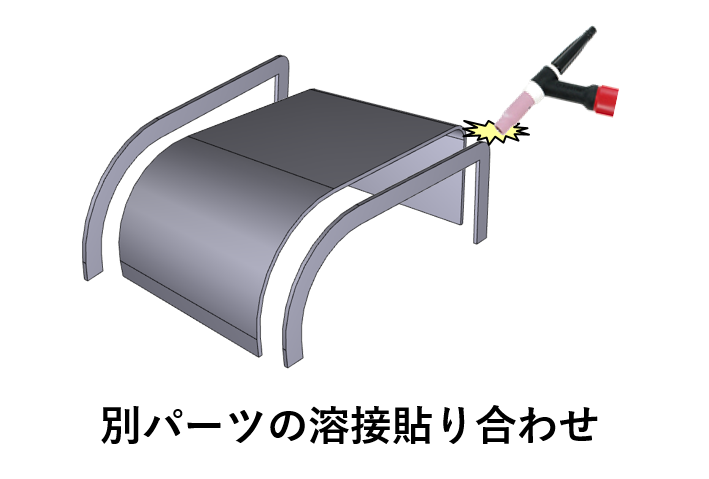

カバーのR曲げ部にフランジ面の付いた形状は、フランジ面を別パーツとして展開し、溶接で貼り合わせて製作されるのが一般的です。
製品事例 : 医療機器カバー 材質 : SECC 板厚 : 1.2mm
課題
大変な溶接作業を改善したい
・別パーツの溶接では工数がかかり大変。
・溶接個所をきれいに仕上げるのは大変。
解決策
ベンディングマシンでフランジ付きのR曲げ加工
ベンディングマシンでのフランジ付きR曲げ加工を紹介します。

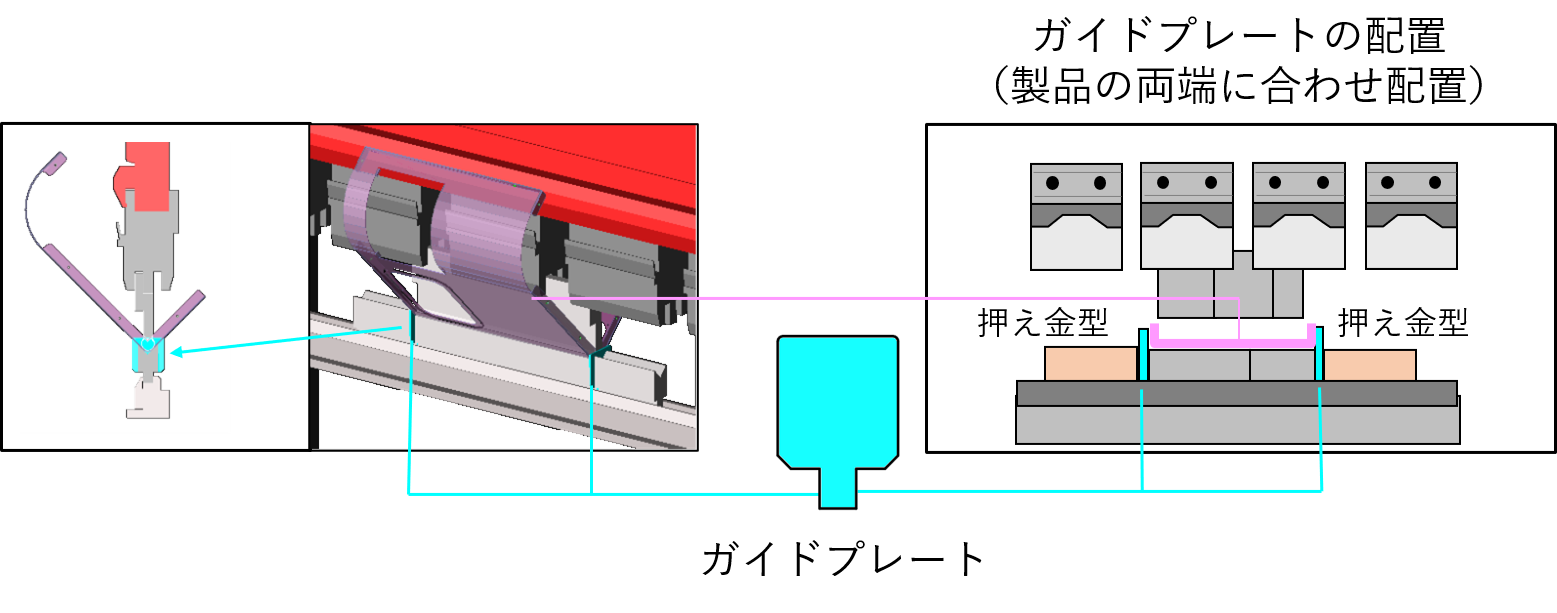

汎用の曲げ金型の両端に、フランジの変形防止ガイドプレートを装着することで、フランジがR曲げに沿ったきれいなRに仕上がります。
フランジ付きR曲げ加工の動画
