第9回 鉄鋼材料の種類 Part8
第2章-8
第2章 鉄鋼材料とは
3. 表面処理鋼板
1. 亜鉛めっき鋼板
- 溶融亜鉛 － アルミニウム合金めっき鋼板 ①
① 溶融亜鉛 － 5％アルミニウム合金めっき鋼板（JIS G3317）
耐食性に優れ、特に塗装も容易なことから、着色鋼板として数多く使用されています。
また、アルミニウム合金めっき鋼板は、JISで規格化されています。

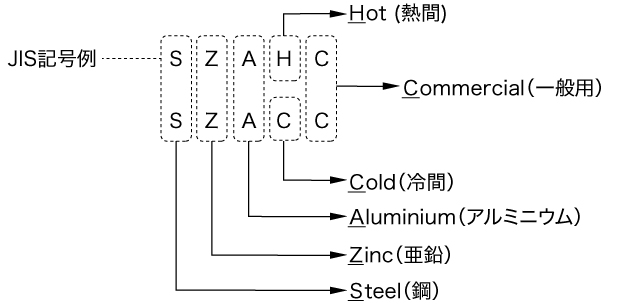

1) 種類、記号①
熱延原板を用いた場合※
| 種類の記号 | 表示厚さ（㎜） | 適用 |
|---|---|---|
| ＳＺＡＨＣ | 1.6以上4.5以下 | 一般用 |
| ＳＺＡＨ３４０ | 高強度一般用 | |
| ＳＺＡＨ４００ | ||
| ＳＺＡＨ４４０ | ||
| ＳＺＡＨ４９０ | ||
| ＳＺＡＨ５４０ |
※ 特に熱延原板の指定がない場合は、熱延原板の仕様を満たす冷延原板を使用してもよい。
冷延原板を用いた場合※
| 種類の記号 | 表示厚さa)（㎜） | 適用 |
|---|---|---|
| ＳＺＡＣＣ | 0.25以上2.3以下 | 一般用 |
| ＳＺＡＣＨ | 0.25以上1.0以下 | 硬質一般用 |
| ＳＺＡＣＤ１ | 0.40以上2.3以下 | 絞り用１種 |
| ＳＺＡＣＤ２ | 絞り用２種 | |
| ＳＺＡＣＤ３ | 0.60以上2.3以下 | 絞り用３種 |
| ＳＺＡＣＤ４ | 絞り用４種 非時効性b) | |
| ＳＺＡＣ３４０ | 0.25以上2.3以下 | 高強度一般用 |
| ＳＺＡＣ４００ | ||
| ＳＺＡＣ４４０ | ||
| ＳＺＡＣ４９０ | ||
| ＳＺＡＣ５７０ | 0.25以上2.0以下 |
※ a) 受渡当事者間の協定によって、この表にない表示厚さを適用してもよい。
b) 非時効性とは、加工の際にストレッチャストレインを発生しない性質をいう。
■スキンパス処理
表面を滑らかにするためのスキンパス処理は、注文者の指定に準じます。
この場合の記号は「Ｓ」とします。
■めっきの付着量
両面等厚めっきの両面最小付着量
単位 g/m2（両面）
| めっきの両面 付着量表示記号 |
両面３点法 平均付着量 |
両面１点 最小付着量 |
|---|---|---|
| （Ｙ06）※ | （60）※ | （51）※ |
| Ｙ08 | 80 | 68 |
| Ｙ10 | 100 | 85 |
| Ｙ12 | 120 | 102 |
| Ｙ18 | 180 | 153 |
| Ｙ20 | 200 | 170 |
| Ｙ22 | 220 | 187 |
| Ｙ25 | 250 | 213 |
| Ｙ27 | 275 | 234 |
| （Ｙ35）※ | （350）※ | （298）※ |
| （Ｙ45）※ | （450）※ | （383）※ |
| （Ｙ60）※ | （610）※ | （510）※ |
※ 括弧内は受渡し当事者間の協定による。
備考 1. めっきの両面３点法平均付着量は、供試材から採取して３個の試験片の測定値の平均値に対し適用する。
2. めっきの両面１点最小付着量は、供試材から採取した３個の試験片の測定値の最小値に対し適用する。
3. めっきの両面最大付着量を受渡当事者間で協定できる。
■化成処理
化成処理の種類および記号
| 化成処理の種類 | 記号 |
|---|---|
| 無処理 | Ｍ |
| クロム酸処理 | Ｃ |
備考：表以外の化成処理の種類については、受渡当事者間で協定する。
■塗油
塗油の種類および記号
| 塗油の種類 | 記号 |
|---|---|
| 無塗油 | Ｘ |
| 塗油 | Ｏ |
備考：指定のない限り、無塗油とする。

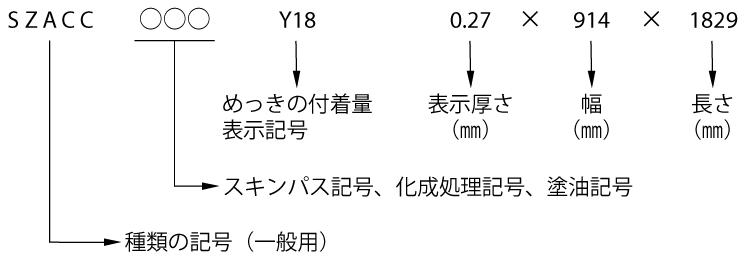

■板の呼び方
