第12回 鉄鋼材料の種類 Part11
第2章-11
第2章 鉄鋼材料とは
3. 表面処理鋼板
1. 亜鉛めっき鋼板
- 溶融亜鉛 － アルミニウム－マグネシウム合金めっき鋼板（JIS G3323）
亜鉛を主にアルミニウム、マグネシウム合金によるめっき層を持つ、溶融めっき鋼板です。
溶融亜鉛－55％アルミニウム合金めっき鋼板に匹敵する耐食性、耐候性を有しています。しかし、切断端面部は地鉄が露出しているため、赤錆が発生しやすいのが、切断端面周辺部のめっき成分が溶け出して保護皮膜をつくり、切断端面を覆うため、長期的には腐食がほとんど進行しません。
また、他の溶融亜鉛めっき鋼板や溶融亜鉛－アルミニウム系合金めっき鋼板と比較して、めっき層が硬いため、耐疵付き性に優れています。
主に立体駐車場、防音壁、エアコン室外機などに使用されています。

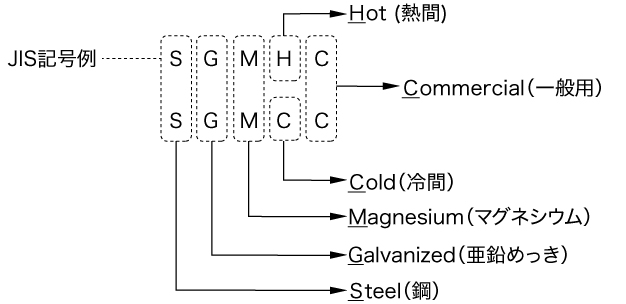

1) 種類、記号
熱延原板を用いた場合※1
| 種類の記号 | 表示厚さ（mm） | 適用 |
|---|---|---|
| ＳＧＭＨＣ | 1.6以上 9.0以下 | 一般用 |
| ＳＧＭＨ３４０ | 高強度一般用 | |
| ＳＧＭＨ４００ | ||
| ＳＧＭＨ４４０ | 1.6以上 6.0以下※2 | |
| ＳＧＭＨ４９０ | ||
| ＳＧＭＨ５４０ |
※1 表示厚さ1.6mm以上3.2mm以下に対して、特に熱延原板の指定がない場合は、熱延原板の仕様を満たす冷延原板を使用してもよい。
※2 受渡当事者間の協定によって、表示厚さ6.0mm超え9.0mm以下を適用してもよい。
冷延原板を用いた場合
| 種類の記号 | 表示厚さ※3（mm） | 適用 |
|---|---|---|
| ＳＧＭＣＣ | 0.25以上 3.2以下 | 一般用 |
| ＳＧＭＣＨ | 0.20以上 1.2以下 | 硬質一般用 |
| ＳＧＭＣＤ１ | 0.40以上 2.3以下 | 絞り用１種 |
| ＳＧＭＣＤ２ | 絞り用２種 | |
| ＳＧＭＣＤ３ | 絞り用３種 | |
| ＳＧＭＣＤ４ | 絞り用４種 非時効性※4 | |
| ＳＧＭＣ３４０ | 0.25以上 3.2以下 | 高強度一般用 |
| ＳＧＭＣ４００ | ||
| ＳＧＭＣ４４０ | ||
| ＳＧＭＣ４９０ | ||
| ＳＧＭＣ５７０ | 0.25以上 2.0以下 |
※3 受渡当事者間の協定によって、この表にない表示厚さを適用してもよい。
※4 非時効性とは、加工の際にストレッチャストレインを発生しない性質をいう。
また、各種溶融亜鉛めっき鋼板の特性を比較すると、以下のようになります。
（良← ◎、○、△ →劣）
種類 項目 |
溶融亜鉛 めっき鋼板 |
溶融亜鉛－アルミニウム 合金めっき鋼板 |
溶融アルミニウム めっき鋼板 |
溶融亜鉛 アルミニウム マグネシウム 合金めっき鋼 |
|
|---|---|---|---|---|---|
| 5％ Al－Zn |
55％ Al－Zn |
||||
| 耐食性（裸板） | △ | ○ | ◎ | ◎ | ◎ |
| 耐熱性 | △ | △ | ○ | ◎ | △ |
