第2章　鉄鋼材料とは

3. 表面処理鋼板

1. 亜鉛めっき鋼板

5. 電気亜鉛めっき鋼板（JIS G3313）

電気めっき鋼板は、溶融めっき鋼板と異なりめっき工程で熱の影響を受けることがありません。また、素材の材質変化がほとんどないため、熱延鋼板や冷延鋼板と同じ材質特性が得られます。 さらに、めっき付着量が均一で表面も平滑であり、片面めっき、差厚めっきが容易にできる特長をもちます。

溶融亜鉛めっき鋼板と電気亜鉛めっき鋼板の特性比較

溶融亜鉛めっき鋼板	電気亜鉛めっき鋼板
420C°以上に溶融した亜鉛に侵漬するので、 鉄と亜鉛の境界に合金層ができる。	亜鉛を電気化学的に鋼板の表面に析出させたものなので 合金層は存在しない。
めっき層は厚目付でバラツキが多い。	めっき層は薄目付が普通であり均一で、表面は平滑である。
加工性（曲げ）は電気めっきに劣る。	加工性（曲げ）は溶融めっきより良い。

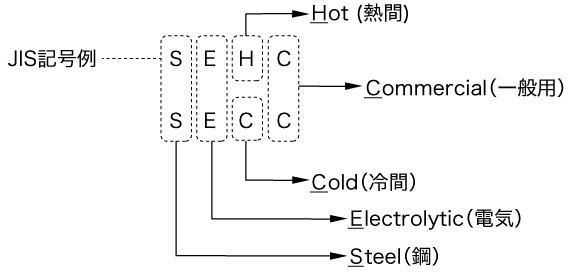

1) 種類、記号



原板は原則として下記材料によります。

• ＪＩＳ　Ｇ３１３１（熱間圧延軟鋼板、および鋼帯）
• ＪＩＳ　Ｇ３１４１（冷間圧延鋼板、および鋼帯）これは原則としてダル仕上げの標準調質とする。
• ＪＩＳ　Ｇ３１０１（一般構造用圧延鋼材）
• ＪＩＳ　Ｇ３１１３（自動車構造用熱間圧延鋼板、および鋼帯）
• ＪＩＳ　Ｇ３１３４（自動車用加工性熱間圧延高張力鋼板、および鋼帯）
• ＪＩＳ　Ｇ３１３５（自動車用加工性冷間圧延高張力鋼板、および鋼帯）
熱延原板を用いた場合^※1

種類の記号	表示厚さ（mm）	適用	原板の種類の記号
ＳＥＨＣ※2	1.6以上　4.5以下	一般用	ＳＰＨＣ
ＳＥＨＤ※2		絞り用	ＳＰＨＤ
ＳＥＨＥ※2		深絞り用	ＳＰＨＥ
ＳＥＦＨ４９０		加工用	ＳＰＦＨ４９０
ＳＥＦＨ５４０			ＳＰＦＨ５４０
ＳＥＦＨ５９０			ＳＰＦＨ５９０
ＳＥＦＨ５４０Ｙ	2.0以上　4.0以下	高加工用	ＳＰＦＨ５４０Ｙ
ＳＥＦＨ５９０Ｙ			ＳＰＦＨ５９０Ｙ
ＳＥ３３０	1.6以上　4.5以下	高強度一般用	ＳＳ３３０
ＳＥ４００			ＳＳ４００
ＳＥ４９０			ＳＳ４９０
ＳＥ５４０			ＳＳ５４０
ＳＥＰＨ３１０		高強度一般加工用	ＳＡＰＨ３１０
ＳＥＰＨ３７０			ＳＡＰＨ３７０
ＳＥＰＨ４００			ＳＡＰＨ４００
ＳＥＰＨ４４０			ＳＡＰＨ４４０

※1　表示厚さ1.6mm以上3.2mm以下に対して、特に熱延原板の指定がない場合は、熱延原板の仕様を満たす冷延原板を使用することができる。

※2　ＳＥＨＣ、ＳＥＨＤ、およびＳＥＨＥは、受渡当事者間の協定によって、この表以外の表示厚さを適用してもよい。

冷延原板を用いた場合

種類の記号	表示厚さ（mm）	適用	原板の種類の記号
ＳＥＣＣ※1, 2	0.4以上　3.2以下	一般用	ＳＰＣＣ
ＳＥＣＤ※1		絞り用	ＳＰＣＤ
ＳＥＣＥ※1		深絞り用	ＳＰＣＥ
ＳＥＣＦ※1		非時効性深絞り用	ＳＰＣＦ
ＳＥＣＧ※1		非時効性超深絞り用	ＳＰＣＧ
ＳＥＦＣ３４０	0.6以上　2.3以下	絞り加工用	ＳＰＦＣ３４０
ＳＥＦＣ３７０			ＳＰＦＣ３７０
ＳＥＦＣ３９０		加工用	ＳＰＦＣ３９０
ＳＥＦＣ４４０			ＳＰＦＣ４４０
ＳＥＦＣ４９０			ＳＰＦＣ４９０
ＳＥＦＣ５４０			ＳＰＦＣ５４０
ＳＥＦＣ５９０			ＳＰＦＣ５９０
ＳＥＦＣ４９０Ｙ		低降伏比形	ＳＰＦＣ４９０Ｙ
ＳＥＦＣ５４０Ｙ			ＳＰＦＣ５４０Ｙ
ＳＥＦＣ５９０Ｙ			ＳＰＦＣ５９０Ｙ
ＳＥＦＣ７８０Ｙ	0.8以上　2.3以下		ＳＰＦＣ７８０Ｙ
ＳＥＦＣ９８０Ｙ			ＳＰＦＣ９８０Ｙ
ＳＥＦＣ３４０Ｈ	0.6以上　1.6以下	焼付硬化形	ＳＰＦＣ３４０Ｈ

※1　ＳＥＣＣ、ＳＥＣＤ、ＳＥＣＥ、ＳＥＣＦ、およびＳＥＣＧは、受渡当事者間の協定によって、この表以外の表示厚さを適用してもよい。

※2　ＳＥＣＣの調質区分が標準調質及び焼なましのままの場合に、注文者の指定によって、引張試験を規定するときは、種類の記号の末尾にＴを付けてＳＥＣＣＴとする。
