第18回 鉄鋼材料の種類 Part17
第2章-17
第2章 鉄鋼材料とは
3. 表面処理鋼板
6. 塗装鋼板
塗装鋼板は、別名「プレコート鋼板」といい、各種めっき鋼板に塗装したもので、使用量は増加しています。
下地には、溶融亜鉛めっき鋼板、電気亜鉛めっき鋼板、Zn－Ni合金めっき鋼板、合金化溶融亜鉛めっき鋼板、Zn－5%Al合金めっき鋼板、ステンレス鋼板などが使用され、塗料としては、ポリエステル、PVC（ポリ塩化ビニル）ゾル、ふっ素樹脂、アクリル樹脂、高分子ポリエステルなどが使用されます。
また、各メーカーのプライベートブランド品が多く流通しており、塗装鋼板は加工前に塗装済であることから、工程短縮、作業環境の向上、価格低減などの利点がある反面、加工、ハンドリング時のキズ対策、切断端面部、曲げ加工部などの耐食性、溶接ができない等の問題点があります。
6-1. 塗装溶融亜鉛めっき鋼板（JIS G3312）
溶融亜鉛めっき鋼板（JIS G3302）に規定された冷間圧延鋼板を用いた溶融亜鉛めっき鋼板に、耐久性のある合成樹脂塗料を均一に塗装、焼き付けした表面処理鋼板です。

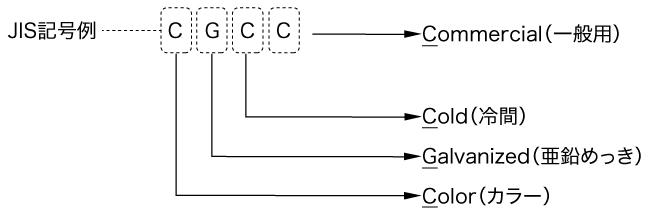

1) 種類、記号
種類の記号
| 種類の記号 | 表示厚さ(mm) | 適用 | 原板の種類の記号 |
|---|---|---|---|
| ＣＧＣＣ | 0.25以上2.3以下 | 一般用 | ＳＧＣＣ |
| ＣＧＣＨ | 0.11以上1.0以下 | 硬質一般用 | ＳＧＣＨ |
| ＣＧＣＤ１ | 0.40以上2.3以下 | 絞り用１種 | ＳＧＣＤ１ |
| ＣＧＣＤ２ | 絞り用２種 | ＳＧＣＤ２ | |
| ＣＧＣＤ３ | 0.60以上2.3以下 | 絞り用３種 | ＳＧＣＤ３ |
| ＣＧＣ３４０ | 0.25以上1.6以下 | 高強度一般用 | ＳＧＣ３４０ |
| ＣＧＣ４００ | ＳＧＣ４００ | ||
| ＣＧＣ４４０ | ＳＧＣ４４０ | ||
| ＣＧＣ４９０ | ＳＧＣ４９０ | ||
| ＣＧＣ５７０ | ＳＧＣ５７０ |
6-2. 塗装溶融亜鉛－５％アルミニウム合金めっき鋼板（JIS G3318）
冷間圧延原板を用いた溶融亜鉛－5％アルミニウム合金めっき鋼板に、耐久性のある合成樹脂塗料を均一に塗装、焼き付けした表面処理鋼板です。

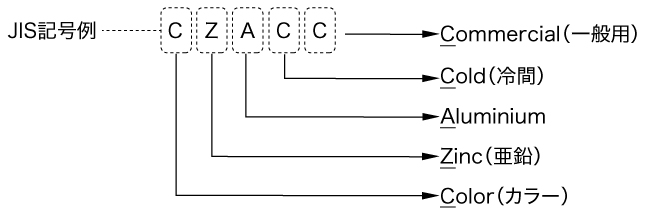

1) 種類、記号
種類の記号
| 種類の記号 | 表示厚さ(mm) | 適用 | 原板の種類の記号 |
|---|---|---|---|
| ＣＺＡＣＣ | 0.25以上2.3以下 | 一般用 | ＳＺＡＣＣ |
| ＣＺＡＣＨ | 0.25以上1.0以下 | 硬質一般用 | ＳＺＡＣＨ |
| ＣＺＡＣＤ１ | 0.40以上2.3以下 | 絞り用１種 | ＳＺＡＣＤ１ |
| ＣＺＡＣＤ２ | 絞り用２種 | ＳＺＡＣＤ２ | |
| ＣＺＡＣＤ３ | 0.60以上2.3以下 | 絞り用３種 | ＳＺＡＣＤ３ |
| ＣＺＡＣ３４０ | 0.25以上1.6以下 | 高強度一般用 | ＳＺＡＣ３４０ |
| ＣＺＡＣ４００ | ＳＺＡＣ４００ | ||
| ＣＺＡＣ４４０ | ＳＺＡＣ４４０ | ||
| ＣＺＡＣ４９０ | ＳＺＡＣ４９０ | ||
| ＣＺＡＣ５７０ | ＳＺＡＣ５７０ |
7. ラミネート鋼板
薄いフィルム（PVC：ポリ塩化ビニル、ふっ化ビニル、ポリエステル等）を張り付けた鋼板です。
ラミネート面に塗装、印刷を行うことができ、ジュースの缶、ビール缶等身近なところにも使用されています。
8. 表面処理鋼板のプライベートブランド
表面処理鋼板は、JIS規格化されているもの、されていないものも含めて、メーカー（新日鉄住金等）の商品名（プライベートブランド）で呼ばれることがあります。各メーカーの商品名は次の通りです。
| 品種 | 商品名（メーカー名） | JIS記号例 | 被膜構造 | 特長 |
|---|---|---|---|---|
| 溶融亜鉛 めっき鋼板 |
亜鉛鉄板（日本製鉄） | ＳＧＨＣ ＳＧＣＣ |
原板にＺｎを溶融めっき | 耐食性に優れる |
| ＮＳシルバージンク （日本製鉄） |
||||
| ＪＦＥガルバジンク （ＪＦＥスチール） |
||||
| ペンタイトＢ（日新製鋼） | ||||
| ＮＳシルバーアロイ （日本製鉄） |
ＳＧＨＣ ＳＧＣＣ |
原板にＺｎ－Ｆｅ合金を溶融めっき | 塗装性、耐食性、溶接性に優れる | |
| ＪＦＥガルバジンクアロイ （ＪＦＥスチール） |
||||
| ペンタイト（日新製鋼） | ||||
| ＪＦＥエコガル （ＪＦＥスチール） |
ＳＺＡＨＣ ＳＺＡＣＣ |
Ｚｎ－5％Ａｌ | さらに耐食性に優れる | |
| ＪＦＥガルバリウム （ＪＦＥスチール） |
ＳＧＬＨＣ ＳＧＬＣＣ |
原板にＺｎ－55％Ａ溶融めっき | 特に耐食性に優れる | |
| ガルバリウム（日本製鉄） | ||||
| ＺＡＭ（日新製鋼） | ＳＧＭＨＣ ＳＧＭＣＣ |
Ｚｎ－6％Ａｌ－3％Ｍｇ | 特に耐食性に優れる | |
| スーパーダイマ（日本製鉄） | Ｚｎ－11％Ａｌ－3％Ｍｇ－0.2％Ｓｉ | |||
| 電気亜鉛 めっき鋼板 |
ＮＳジンコート（日本製鉄） | ＳＥＨＣ ＳＥＣＣ |
原板にＺｎを電気めっき | 加工性に優れる（電気めっき共通） |
| ＪＦＥエクセルジンク （ＪＦＥスチール） |
||||
| シルバートップ（東洋鋼板） | ||||
| ボンデ鋼板（日本製鉄） | Ｚｎめっきにりん酸塩処理 | 塗装性の改良 | ||
| ＮＳジンクライト（日本製鉄） | 原板にＺｎ－Ｎｉ合金を電気めっき | さらに耐食性に優れる | ||
| ＪＦＥエクセルジンクニッケル （ＪＦＥスチール） |
||||
| めっき鋼板 アルミニウム |
アルシート（日本製鉄） | ＳＡ１Ｃ | 原板にＡｌ－Ｓｉ合金を溶融めっき | 耐熱性、耐食性に優れる |
| アルスター（日新製鋼） | ||||
| 鋼板めっきターン | ターンシート（日本製鉄） | 原板にＰｂ－Ｓｎ合金を溶融めっき | 耐食性、半田性がよい | |
| 塗覆装鋼板 | ウェルコートＵ（日本製鉄） | Ｚｎ－Ｎｉ合金めっき層にウェルコート | 耐型かじり、溶接性に優れる | |
| エリオ鋼板（日本製鉄） | Ｚｎめっき層に塩ビetc.塗装 | 外観美しい、模様・文字の印刷が可能 | ||
| ＪＦＥカラー（ＪＦＥスチール） | ＣＧＣＣ | Ｚｎめっき層に樹脂塗装 | 多種塗装あり | |
| 塩ビ鋼板（一般名） | Ｚｎめっき層に塩ビ樹脂塗装 | 加工部を含め耐食性に優れる | ||
| 鋼板ラミネート | ハイペット（東洋鋼板） | ＴＦＳにポリエステルフィルムをラミネート | 外観美しい、塗装・印刷が可能 |
