第20回 鉄鋼材料の種類 Part19
第2章-19
第2章 鉄鋼材料とは
4. ステンレス鋼板
4-2. 熱間圧延ステンレス鋼板（JIS G4304）
1) 種類および記号
種類および記号
| 種類の記号 | 分類 | 種類の記号 | 分類 | 種類の記号 | 分類 |
|---|---|---|---|---|---|
| SUS201 | オーステナイト系 | SUS316LN | オーステナイト系 | SUS429 | フェライト系 |
| SUS202 | SUS316Ti | SUS430 | |||
| SUS301 | SUS316J1 | SUS430LX | |||
| SUS301L | SUS316J1L | SUS430J1L | |||
| SUS301J1 | SUS317 | SUS434 | |||
| SUS302 | SUS317L | SUS436L | |||
| SUS302B | SUS317LN | SUS436J1L | |||
| SUS304 | SUS317J1 | SUS444 | |||
| SUS304L | SUS317J2 | SUS447J1 | |||
| SUS304N1 | SUS317J3L | SUSXM27 | |||
| SUS304N2 | SUS317J4L | SUS403 | マルテンサイト系 | ||
| SUS304LN | SUS317J5L | SUS410 | |||
| SUS304J1 | SUS321 | SUS410S | |||
| SUS304J2 | SUS347 | SUS420J1 | |||
| SUS305 | SUSXM15J1 | SUS420J2 | |||
| SUS309S | SUS329J1 | オーステナイト・フェライト系 | SUS429J1 | ||
| SUS310S | SUS329J3L | SUS440A | |||
| SUS316 | SUS329J4L | SUS630 | 析出硬化系 | ||
| SUS316L | SUS405 | フェライト系 | SUS631 | ||
| SUS316N | SUS410L |

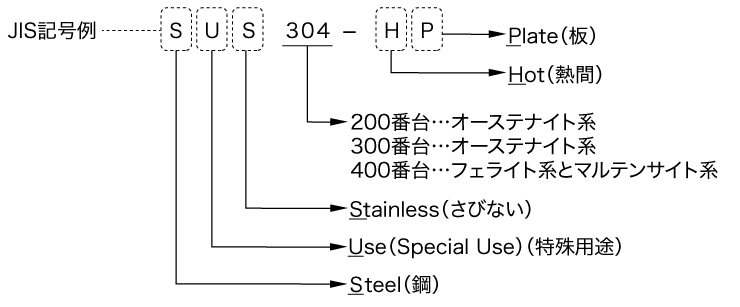

備考：板であることを記号で表す必要がある場合には、種類の記号の末尾に、-HPを付記する。
例）SUS304-HP
帯であることを記号で表す必要がある場合には、種類の記号の末尾に、-HSを付記する。
例）SUS304-HS
表面仕上げ
| 表面仕上げの記号 | 摘要 |
|---|---|
| No.1 | 熱間圧延後、熱処理、酸洗またはこれに準じる処理を行って仕上げたもの |
備考：No.1以外の表面仕上げについては、受渡当事者間で協定することができる。
2) 板の寸法
板の標準寸法
単位 mm
| 厚さ | 幅×長さ | ||
|---|---|---|---|
| 2.0 | 7.0 | 20.0 | 1000 × 2000 |
| 2.5 | 8.0 | 25.0 | 1219 × 2438 |
| 3.0 | 9.0 | 30.0 | 1219 × 3048 |
| 4.0 | 10.0 | 35.0 | 1524 × 3048 |
| 5.0 | 12.0 | ― | ― |
| 6.0 | 15.0 | ― | ― |
4-3. 冷間圧延ステンレス鋼板（JIS G4305）
1) 種類および記号
種類および記号
| 種類の記号 | 分類 | 種類の記号 | 分類 | 種類の記号 | 分類 |
|---|---|---|---|---|---|
| SUS201 | オーステナイト系 | SUS316Ti | オーステナイト系 | SUS430 | フェライト系 |
| SUS202 | SUS316J1 | SUS430LX | |||
| SUS301 | SUS316J1L | SUS430J1L | |||
| SUS301L | SUS317 | SUS434 | |||
| SUS301J1 | SUS317L | SUS436L | |||
| SUS302 | SUS317LN | SUS436J1L | |||
| SUS302B | SUS317J1 | SUS444 | |||
| SUS304 | SUS317J2 | SUS447J1 | |||
| SUS304L | SUS317J3L | SUSXM27 | |||
| SUS304N1 | SUS317J4L | SUS403 | マルテンサイト系 | ||
| SUS304N2 | SUS317J5L | SUS410 | |||
| SUS304LN | SUS321 | SUS410S | |||
| SUS304J1 | SUS347 | SUS420J1 | |||
| SUS304J2 | SUSXM15J1 | SUS420J2 | |||
| SUS305 | SUS329J1 | オーステナイト・フェライト系 | SUS429J1 | ||
| SUS309S | SUS329J3L | SUS440A | |||
| SUS310S | SUS329J4L | SUS630 | 析出硬化系 | ||
| SUS316 | SUS405 | フェライト系 | SUS631 | ||
| SUS316L | SUS410L | ||||
| SUS316LN | SUS429 | ||||

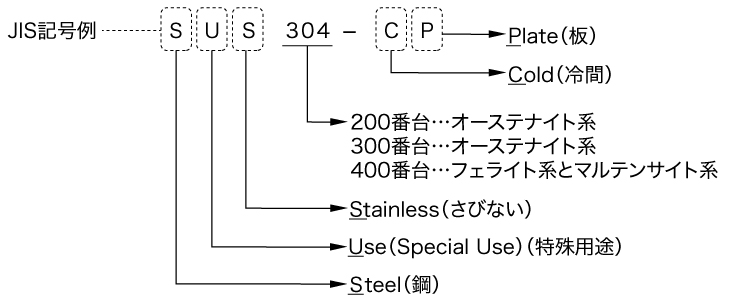

備考：板であることを記号で表す必要がある場合には、種類の記号の末尾に、-CPを付記する。
例）SUS304-CP
帯であることを記号で表す必要がある場合には、種類の記号の末尾に、-CSを付記する。
例）SUS304-CS
■ 表面仕上げ
冷間圧延ステンレス鋼板および鋼帯の表面仕上げの種類
| 表面仕上げの記号 | 仕上げ方法 | 仕上げ面の状態 | 用途例 |
|---|---|---|---|
| No2D | 冷間圧延後、熱処理し、酸洗いなどの処理をする | 銀白色の光沢 | 材質が軟らかいので深絞り加工に適す。航空機の構造部など |
| No2B | No2Dに仕上げた後、研磨ロールで軽く冷間加工 | No2Dよりさらに光沢がよい | 加工後のみがきが容易。料理用器具、食卓用器具、建築用など |
| No3 | No2DまたはNo2Bの仕上がり面に100～120メッシュの研削材で研削 | 光沢のある粗い目 | 加工後、仕上げみがきを行う部分に使用 |
| No4 | No2Bに150～180メッシュの研削材で研削 | 光沢のある細かい目 | このままで使用。食品、牛乳加工用設備など |
| BA | 冷間圧延後光輝熱処理 | 光沢のある鏡面 | 建築用など |
| HL | No4仕上げ後180～240メッシュの研削材で研削 | ヘアラインという連続した目 | ヘアラインという。建築用、電気、測定機器用など |
(注) この他、特殊仕様として鏡面仕上げ、ロールによる浮出し模様（エンボシング）、エッチング（化学処理による模様仕上げ）、カラー（化学処理による表面カラー化）、冷間圧延仕上げにより硬度を向上させたハードなどがある。
2) 板の寸法
板の標準寸法
単位 mm
| 厚さ | 幅×長さ | ||
|---|---|---|---|
| 0.30 | 1.2 | 7.0 | 1000 × 2000 |
| 0.40 | 1.5 | 8.0 | 1219 × 2438 |
| 0.50 | 2.0 | 9.0 | 1219 × 3048 |
| 0.60 | 2.5 | 10.0 | 1524 × 3048 |
| 0.70 | 3.0 | 12.0 | ― |
| 0.80 | 4.0 | 15.0 | ― |
| 0.90 | 5.0 | 20.0 | ― |
| 1.0 | 6.0 | ― | |
