水切りパーツを簡単につくりたい
製品事例：機械カバー
機械カバーに必要なパーツ
板金で製作されている機械カバーは、切削加工中の切粉や切削油が外部へ漏れるのを防ぐ水切り用のパーツが必要不可欠です。
水切りパーツは構造が複雑で、多くの部品で構成されています。
そのため、加工や組み立てる作業に手間がかかり、作業の合理化が望まれています。
水切りパーツ
機械カバー
水切りパーツの加工について
水切りパーツは、次のように作られることが多く、このような例では、多くの部品を溶接してから組み付けます。

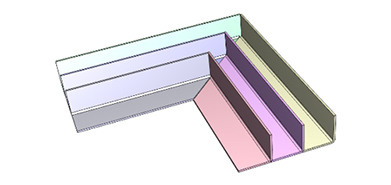

多くの部品を組み合わせて製作
水切りパーツが完成
構造が複雑なため、溶接や組み付け時の部品同士の位置決めが大変で、組み間違いなどが発生しやすくなります。
加工の課題
機械カバーの水切りパーツ加工では、次の課題が発生します。
- 水切りパーツは複雑で部品点数も多く製作が大変。
- 構造が複雑なために、溶接や組み立ての位置決めに工数がかかる。
- 部品が多いことで、組み付けミスが発生しやすい。
