肩ローラー金型
肩ローラー金型による曲げキズの低減、寸法精度の向上

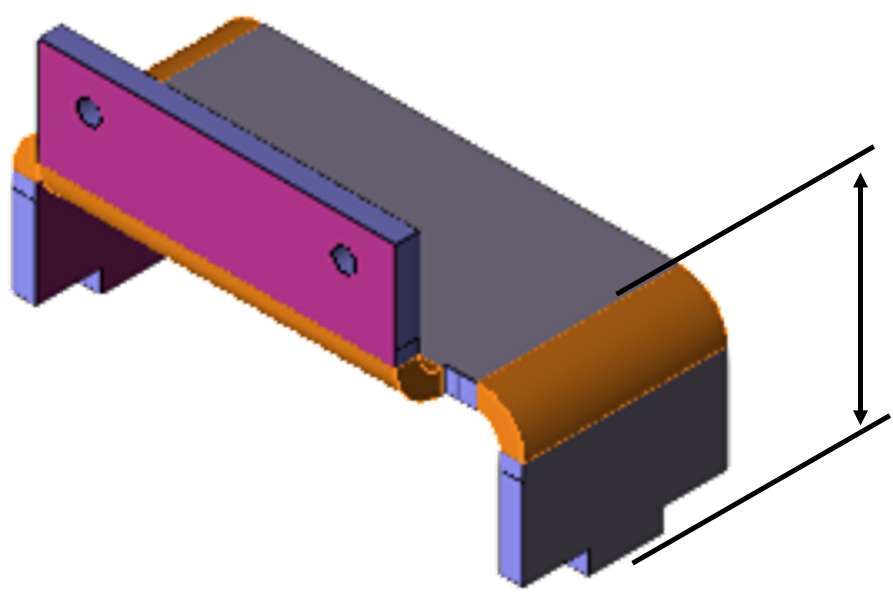

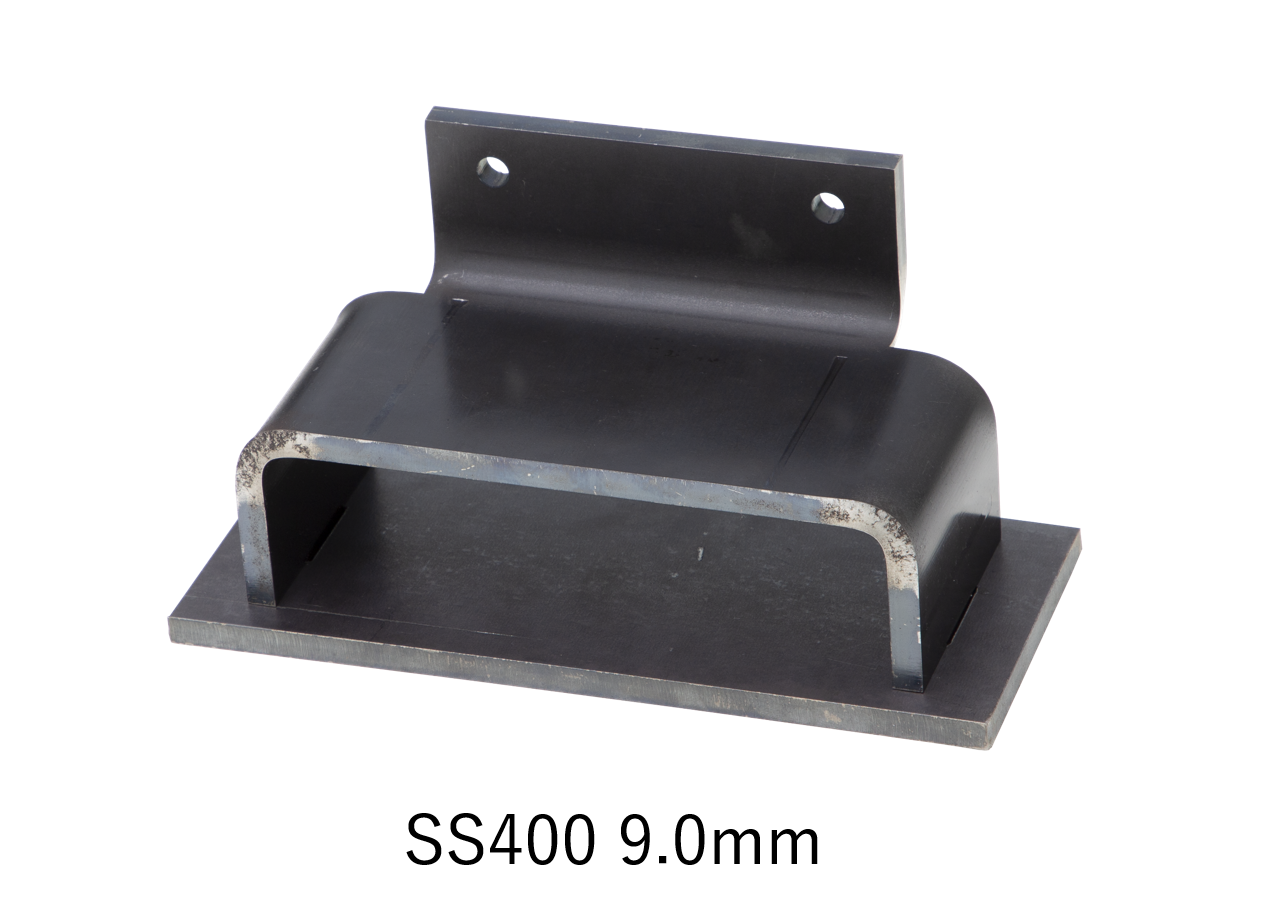

材質
SS400
板厚
9.0mm / 19.0mm
加工ポイント
【加工の課題】
厚板加工はダイ肩負荷によって、 ・曲げキズ ・寸法のばらつき ・ダイ肩摩耗

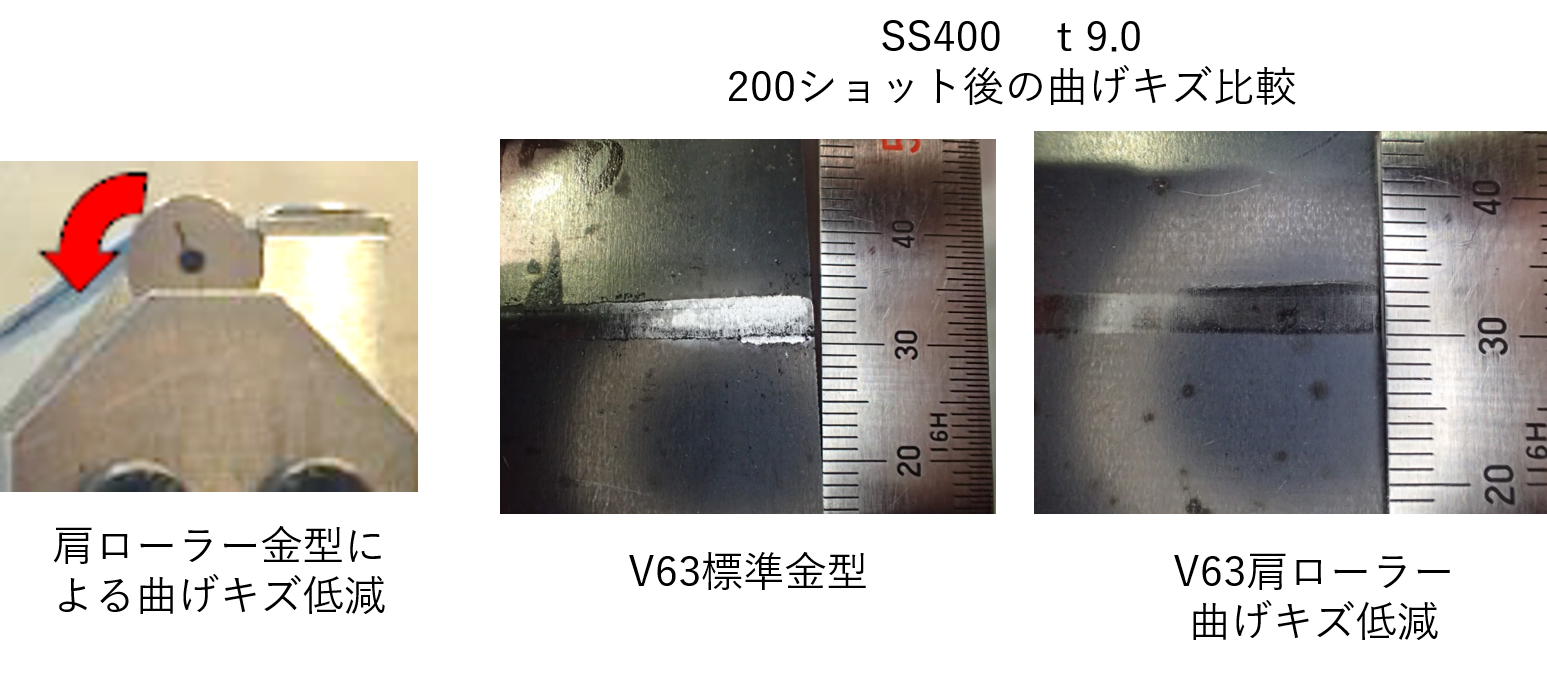

【肩ローラーダイ】
・曲げキズ、寸法のばらつきを解消 ・ローラー部分が摩耗したら交換可能
効果
導入効果
定量的データ・技術データ
フランジ寸法精度の比較（10枚加工）
V63標準金型
寸法差0.71mm
V63肩ローラー金型
寸法差0.26mm

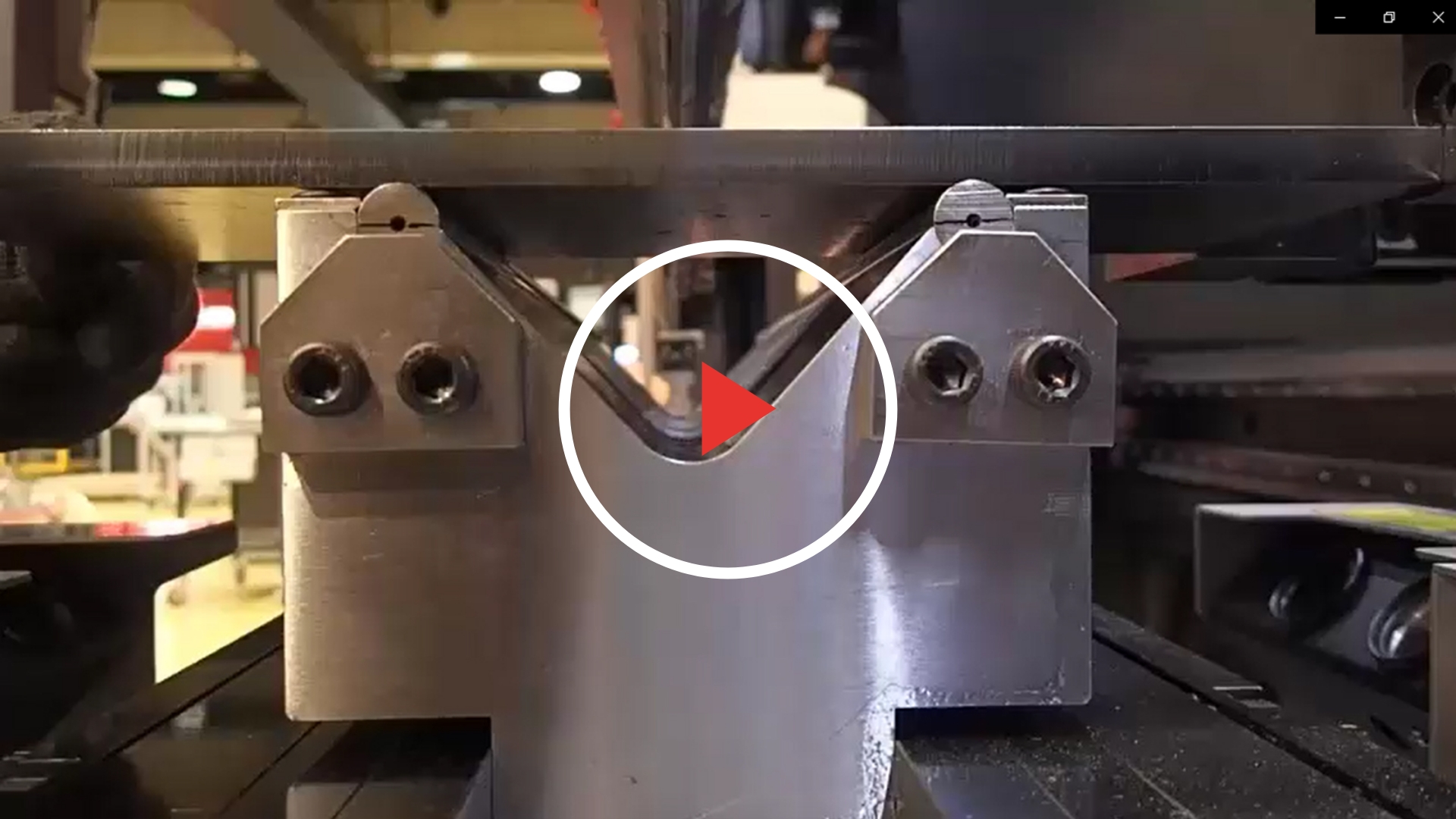

動画
