組み付けボルトを削減

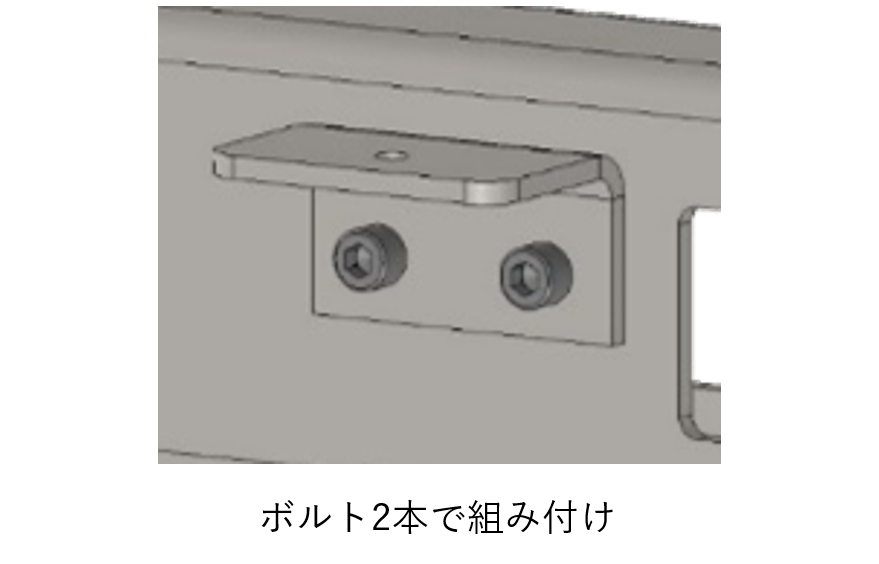

パーツを組み付ける場合は、通常は複数本のボルトで固定します。 ボルト1本ではパーツが回転してしまうため、2本以上で組み付けます。

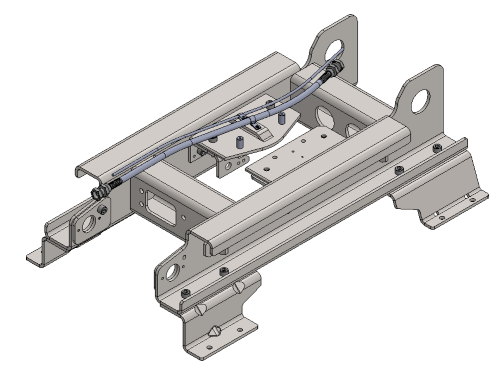

製品事例：農業機械フレーム 材質 : SS400 板厚 : 6.0mm
課題
パーツの組み付けボルトを減らしたい
・購入部品のコストがかかる。 ・パーツの取り付けに、時間がかかる。 ・取り付け位置の精度を出すのが難しい
解決策
ハーフシャー加工とボルト1本でパーツ固定
ブランク工程でハーフシャーと穴加工を2カ所行い、組立時に利用することで、ボルト1本でもパーツを回転させず、正確な位置に固定することができます。 購入部品の費用削減と同時に、取り付け工数も削減できます。

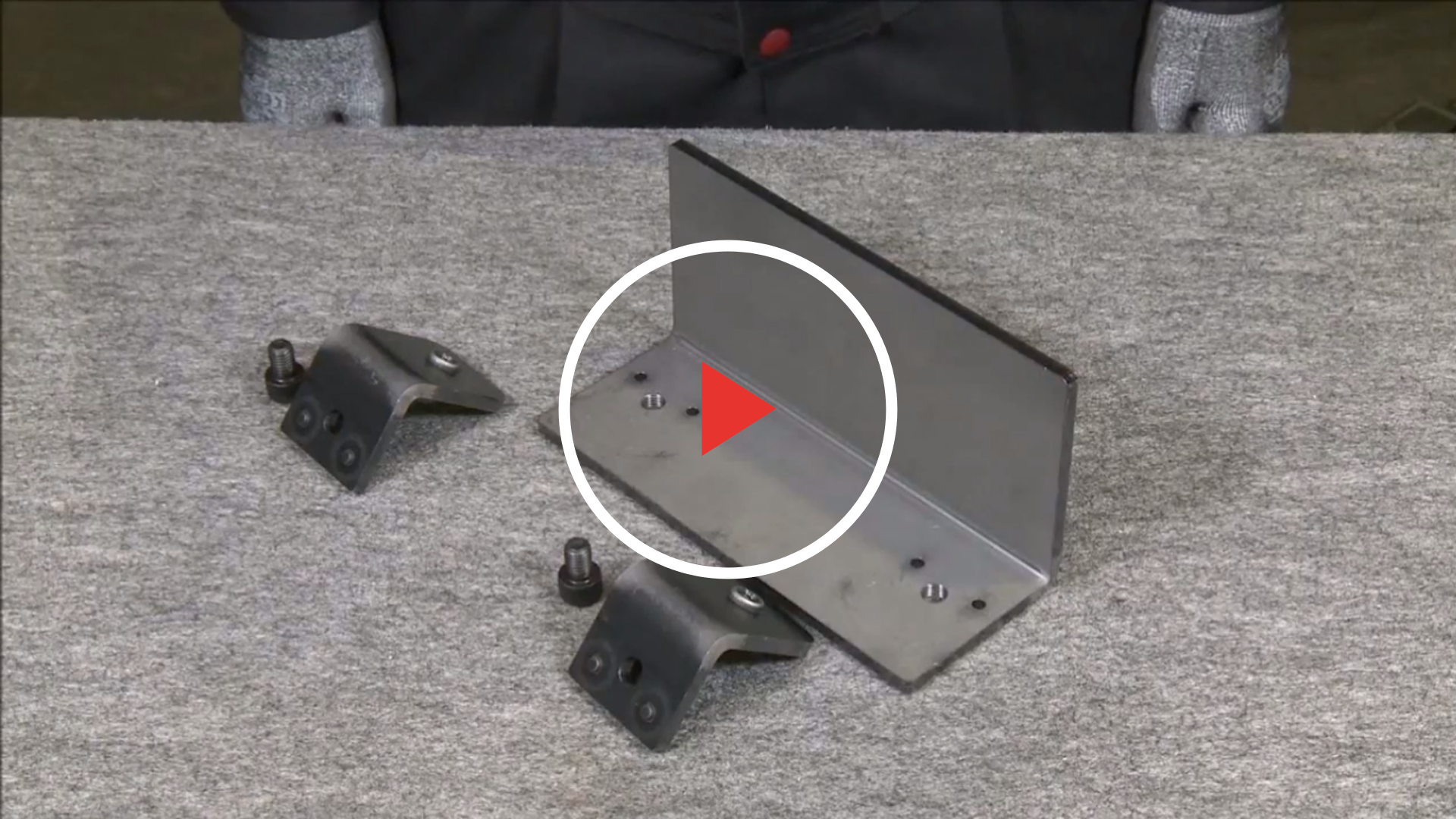

ハーフシャーと穴で位置決め後、ボルト1本で固定する動画

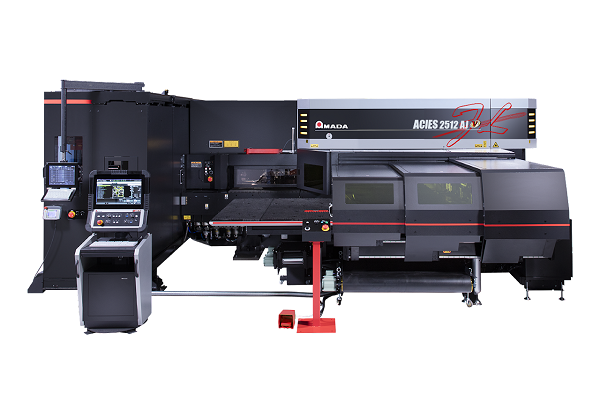

ご提案ソリューション
