機能
高速・高精度加工
AS-01（安全装置）で安心作業
AFH+AGRIP（レバー式中間板）
AMNC3i Liteモード
時代はデジタルへ
快適フットペダル
仕様
| 型式名 | HRB5020 | HRB8025 | HRB1303 | HRB2204 | |
| 全幅：L（ペンダント全開時） | [mm] | 3935 | 4445 | 4960 | 6080 |
| 全高：H | [mm] | 2770 | 2770 | 2940 | 3105 |
| 奥行：W（本体：Lシフト時） | [mm] | 1750(1935) | 1755(1940) | 1865(1980) | 1895(2025) |
| 側板間距離 | [mm] | 1700 | 2210 | 2700 | 3760 |
| 下部テーブル高さ | [mm] | 990 | |||
| テーブル長さ | [mm] | 2150 | 2600 | 3110 | 4300 |
| オープンハイト（中間板付き／なし） | [mm] | 400/520 | |||
| ストローク長さ | [mm] | 250 | |||
| 加圧能力 | [kN] | 500 | 800 | 1300 | 2200 |
| モーター出力 | [kW] | 1.8x2 | 2.9x2 | 4.4x2 | 5.5x2 |
| シリンダー数 | [個] | 2 | |||
| 油量 | [L] | 34 | 34 | 48 | 80 |
| マシン質量 | [kg] | 5300 | 6300 | 9300 | 16000 |
| 急閉じ速度 | [mm/s] | 150 | 150 | 150 | 120 |
| 曲げ速度 | [mm/s] | 15 | 15 | 15 | 12 |
| 開き速度 | [mm/s] | 150 | 150 | 150 | 120 |
| 傾斜範囲（左右） | D軸 [mm] | ±5 | ±10 | ±15 | ±25 |
| L軸 [mm] | ±320 | ±500 | ±500 | ±500 | |
| バックゲージ高さ範囲 | [mm] | 700 | |||
| バックゲージ送り速度 | [mm] | 250(30～280) | |||
| バックゲージ送り速度 | [m/min] | L軸：30、Y軸：60、Z軸：10 | |||
| 1次側電線 | [mm2] | 8 | 14 | 22 | 22 |
| 受電容量 | [kVA] | 6.2 | 8.3 | 15.6 | 20.1 |
※本仕様ならびに外観・装備は、改良のため予告なく変更することがあります。
※本カタログに記載されているマシン・装置の行政関連（設置届、輸出、融資等）の申請は、型式名でお願いいたします。

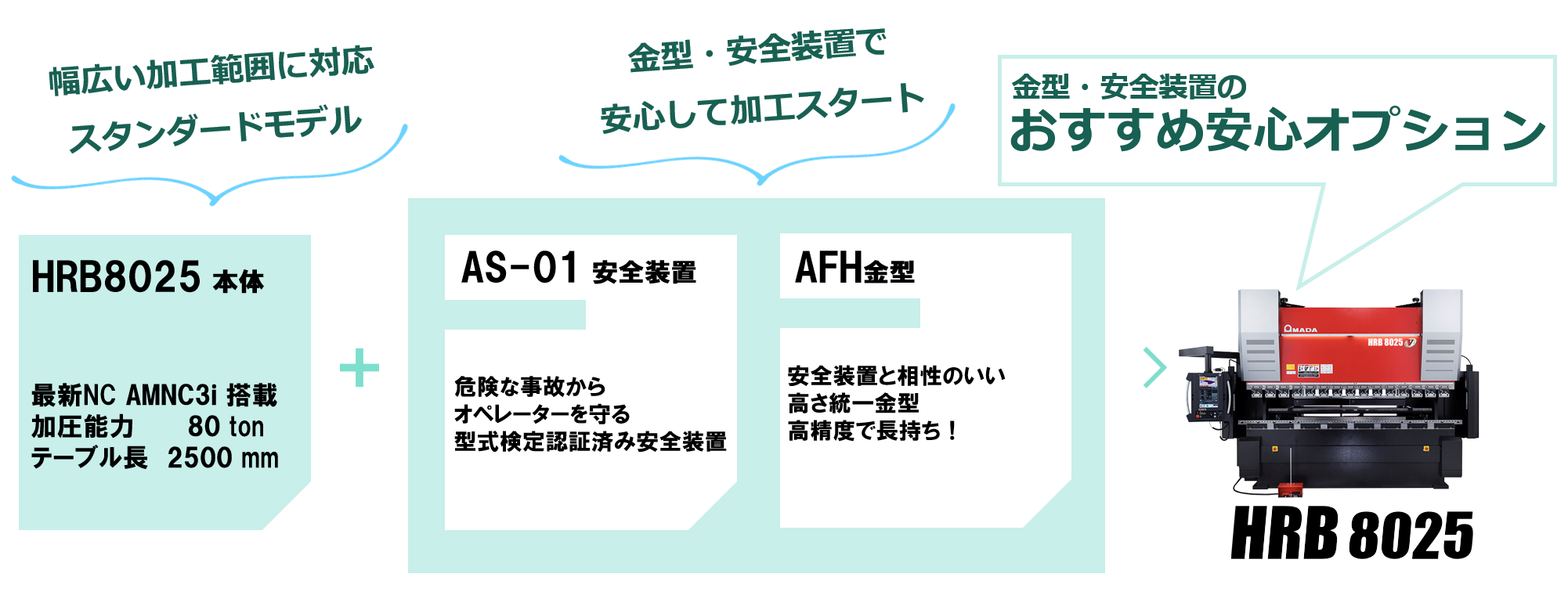

おすすめオプション
標準的なHRB8025の仕様には、以下の内容が含まれます。
機械本体
- 上下テーブル機構
- 下降式
- ハイブリッドドライブシリンダー
- 操作ペンダント
- 18.5インチワイドマルチタッチパネル
- AMNC3i搭載
- [LITE＆FULL]モード搭載
- 曲げ順自動実行機能搭載
- バーコードリーダー内蔵
- ６軸バックゲージ
- 設定可能軸：Y1、Y2、 L1、L2、Z１、Z2
- 中間板
- AGRIP-M
- ダイホルダー
- 1Vリバーシブルダイホルダー
- フットペダル
- 踏み加減コントロール機能付き３ポジションフットペダル
- ナチュラルクラウニング
- テーブル前後LED照明
- サイドガード
- リアガード
- 漏電ブレーカー
オプション
安全装置AS-01
- 自社開発安全装置型式検定取得済み
金型パック
- AFHパンチ・ダイ推奨セット
