第3章　寸法の書き方

3. 寸法線・寸法補助線

1. 寸法数値を記入する向きは、水平方向の寸法線に対しては上向きに、垂直方向の寸法線に対しては左向きに記入します。また、寸法数値の位置は、寸法線の上側に記入し、寸法数値を寸法線からわずかに離して書きます。斜め方向の寸法線に対しても寸法線の角度に準じて書きます。

2. 寸法補助線は図形線より少し離して書いてもかまいません。

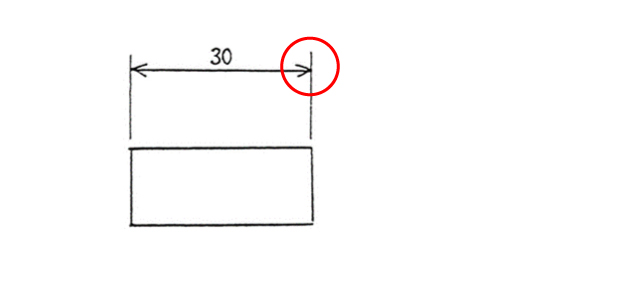

3. 寸法補助線は寸法線に直角に引き、寸法線をわずかに超えるまで延長します。

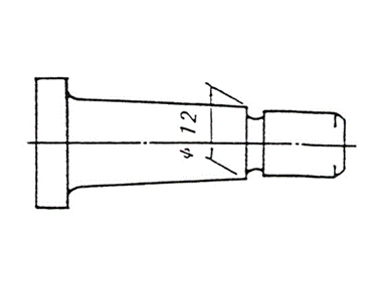

4. 寸法を指示する位置を明確にするため、特に必要な場合には、寸法線に対して適当な角度に寸法補助線を引くことができます。

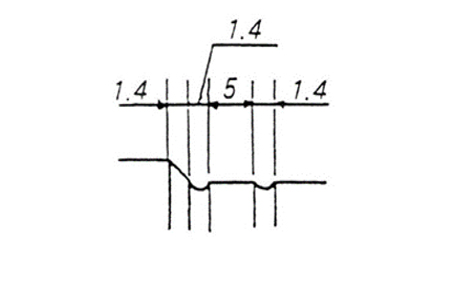

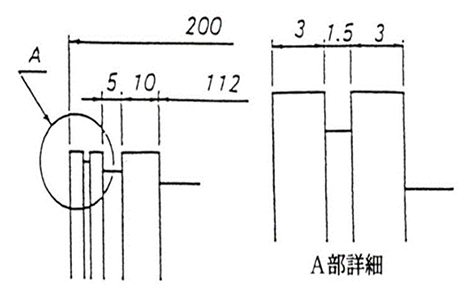

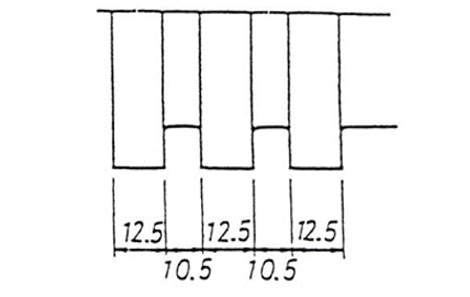

5. 寸法補助線の間が狭くて寸法数字を記入する余地がないときは、引き出し線を用いたり（図a）、寸法線の下側に記入します（図b）。または、詳細図を描いて記入してもかまいません（図c）。


図a



図b



図c
