第3章　寸法の書き方

5. 半径・円弧・曲線・弦の寸法記入

1. 円弧の半径を示す寸法線には、弧の側にだけ矢印を付け、中心側の表記は不要です（図a）。
   また、矢印や寸法数字を記入する余地がないときは（図b）のように表します。


図a



図b

2. 円弧の中心が弧から遠く、その中心を弧の付近に示す必要がある場合には、下図のように表します。

3. 曲線は、これを構成する円弧の半径と、その中心または円弧の直線の位置で表します（図a）。
   また、円弧でない曲線は、（図b）の方法によって表します。


図a



図b

4. 弦の長さを示す寸法線は、弦に平行な直線で表します（図a）。弧の長さを示す寸法線は、その弧と同心の円弧で表します（図b）。


図a



図b

6. 角度・面取りの寸法記入

1. 角度を記入する寸法線は、角度を構成する二辺またはその延長線の交点を中心として、両辺またはその延長線の間に引いた円弧で表します。


図a



図b



図c



図d



図e

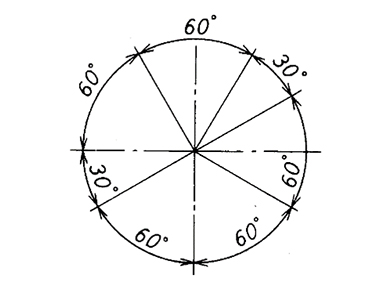

2. 角度を記入する向きは（図a）が一般的ですが、場合によっては、角度を表す数字を上向きに記入してもかまいません（図b）。


図a



図b

3. 品物のカドを、全て面取り等に指示したい場合は、図面中に注意書きとして次の様に記入します。

例．（注）指示なき各稜は面取りC0.5のこと。

例．（注）指示なき曲げRは最小Rのこと。
