• ファイバーレーザ
  • コンパクト
オールラウンドファイバーレーザマシン

BREVIS-AJは薄板から厚板まで
お客さまニーズに対応したオールラウンドな
ファイバーレーザマシンです。
コンパクトで最新機能も搭載した初心者でも使える、
ユーザーフレンドリーなマシンです。






4'×4'材サイズのコンパクトな単体機ファイバーレーザ

特長

コンパクトで使い勝手の良いファイバーレーザ

省スペースなマシンサイズで工場レイアウトも自由自在。LC-1212αシリーズ同等の設置面積で入れ替えもスムーズです。

ファイバーレーザによる薄板高速加工

エネルギー密度の高いファイバーレーザで高速切断。CO₂レーザに比べファイバーレーザはビームが絞りやすく焦点スポット径をより小さく調節可能です。エネルギー密度の高いビームによる高速切断が実現できます。

低ランニングコスト

発振器の消費電力がCO₂レーザの約1/3。
発振器のエネルギー効率(電気からレーザ光への変換効率)がCO₂の約3倍になります。

低メンテナンスコスト

発振器構造・光伝送がシンプルで、メンテナンスコスト大幅削減。レーザガス不要、光学系部品が少なく交換部品・クリーニングに要するメンテナンスコストを削減できます。

機能

高反射材の高品位加工

ビーム吸収率がCO₂の3~4倍⇒高反射材の高品位加工が可能です。

難加工材の高品位加工

プラズマに強い⇒メッキ材の高品位加工が可能です。

CO₂はプラズマを透過できず、レーザ光が素材に届きにくいため加工不良が発生しやすいですが、
ファイバーは波長が短くプラズマを透過しやすく、
プラズマが発生しても加工不良が発生しにくいレーザです。特にメッキ材はプラズマが発生しやすいため、ファイバーでの加工が向いています。

薄板から中厚板までのワンレンズ
オペレーション

板厚や加工方法が変わっても、レンズ交換不要で段取り時間の削減を実現します。

Z軸ストローク200mmで立体物の追加工も容易

曲げ線近くの穴加工でも追加工にすることで、正確に加工できます。

4'×4'材サイズの加工機ながら
4'×8'材も積載可能

小物製品は4'×8'材から切り出し可能です。

加工範囲は1270×1270mmですが、発振器下部にフリーベア付きスペースがあり、4'×8'材も積載できます。
4'×4'サイズを加工後、端材切断+材料再セットで残りの4'×4'エリアを加工します。



AMNC 3i搭載でお客さまを
優しくサポート













大型マルチタッチモニターで、スマホ感覚に操作しやすいNCへ進化しました。

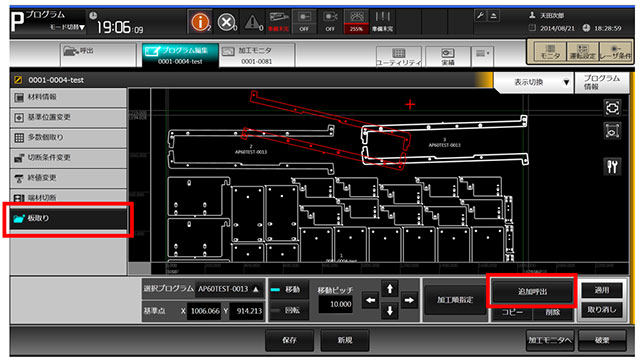

プログラムの追加呼び出しで簡易板取りが可能です。

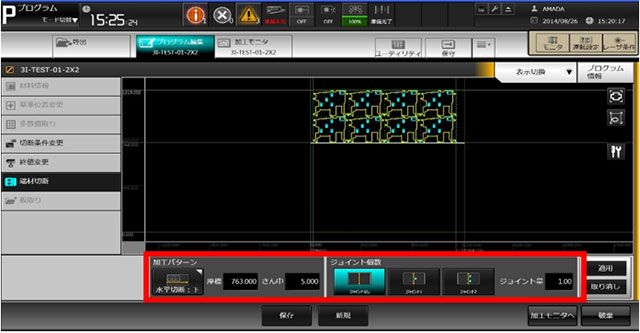

プレビュー画面上で端材切断をプログラムに組み込むことができます。

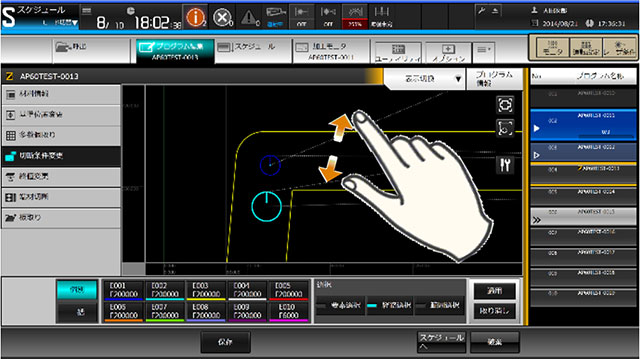

図形タッチ操作で加工条件の変更が可能です。

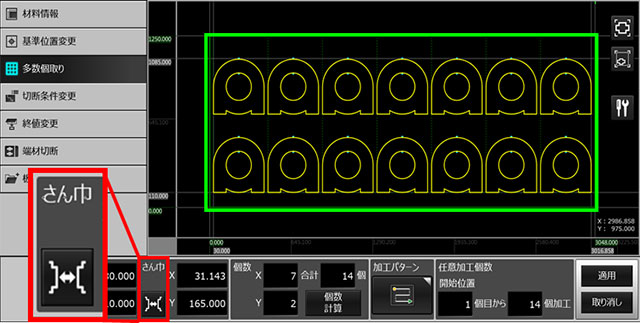

材料サイズに合わせた「さん幅広げ」で多数個取りを安定加工します。

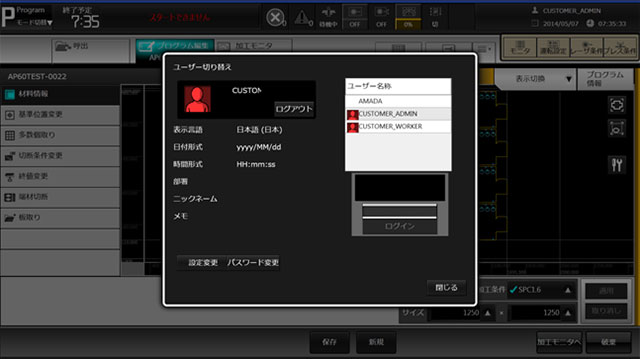

作業者レベル分け・履歴情報蓄積・画面カスタマイズが可能です。

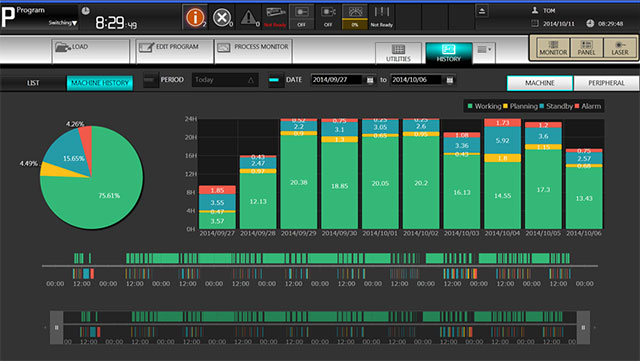

稼働実績・加工実績をNCで履歴蓄積⇒グラフで表示します。

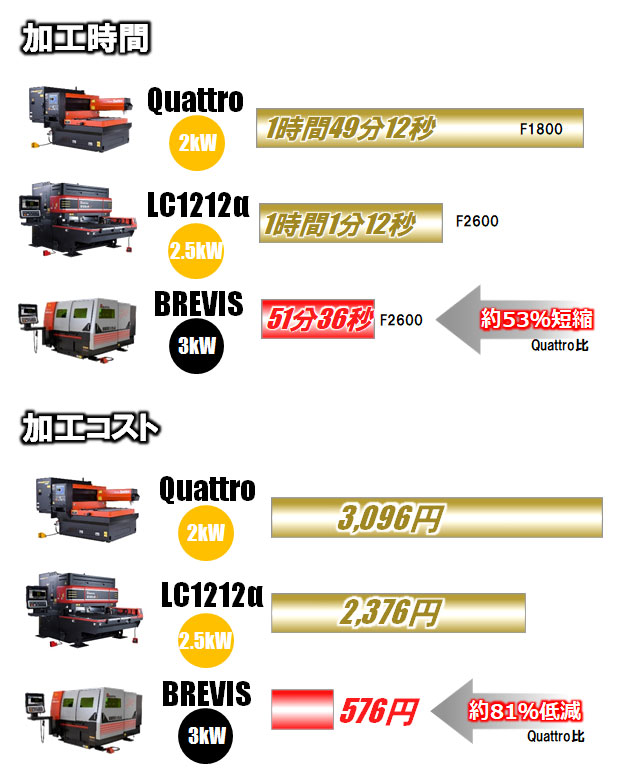

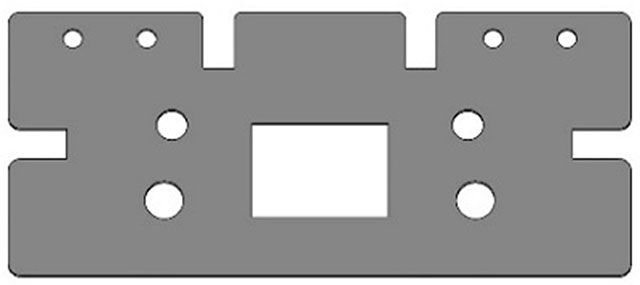

加工サンプル

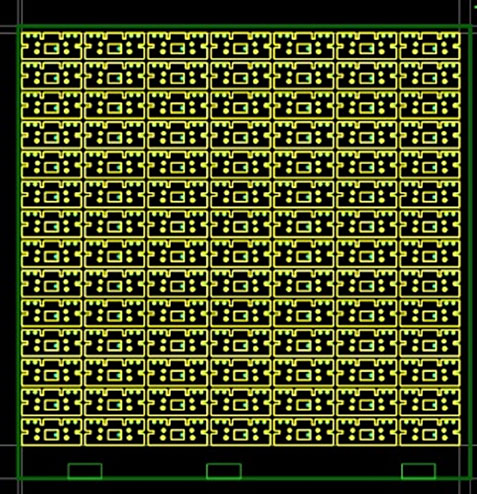

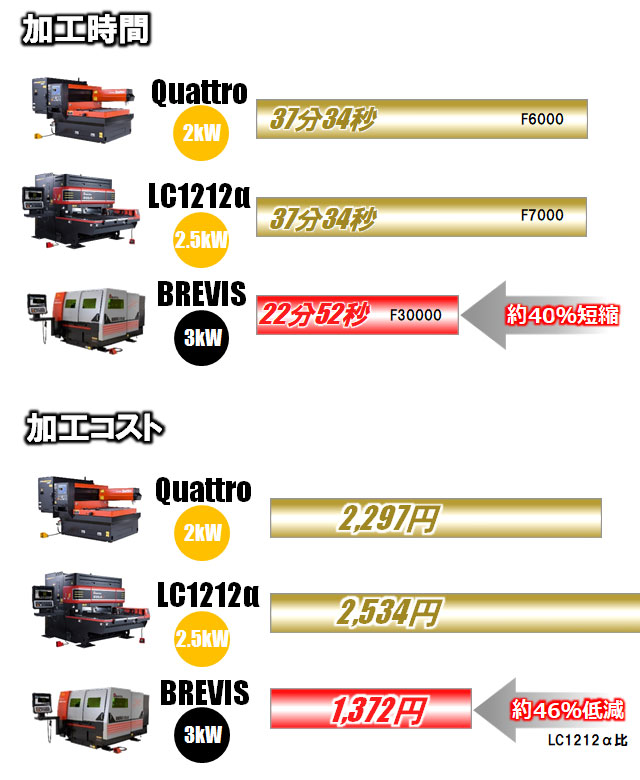

薄板高速・低コスト加工

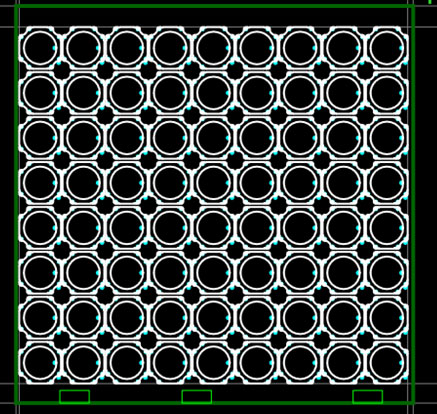

SUS304 1.0mm
4'×4'材多数個取り
加工個数:98

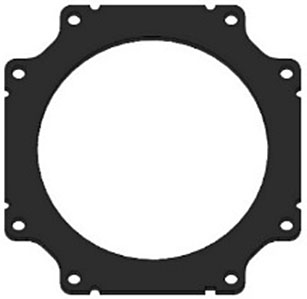

中厚板高速・低コスト加工

SPHC 6.0mm
4'×4'材多数個取り
加工個数:72

4'×4'材多数個取り

4'×4'材多数個取り

オプション

i-Camera Assisted
System

カメラで材料を認識し、表示した端材に合わせて製品の板取り・配置を可能にします。

チャックインデックス仕様


Φ19-180mm丸パイプの加工が可能です。BREVIS-AJ 1台で平板とパイプを組み合わせた製品を加工できるようになります。

OVS-D

複合加工時の加工原点補正および焦点基準位置を自動調整します。

昇圧器 (低圧窒素→3Mpa)

窒素圧力を3MPaにすることができ、厚板ステンレス加工時に有効です。

HP(ハイパー)イージーカット装置

大気中のエアから不要な成分を取り除き、窒素に近いアシストガスを精製。鉄系材料はイージーカットを使用することで防錆効果を得られます。

仕様

項目 仕様
機種名 BREVIS-1212AJ
型式名 BRE1212AJ
最大加工寸法 X×Y mm 1270 × 1270
軸移動 X×Y×Z mm 1270 × 1270 × 200
早送り速度 m/min X・Y軸 40
Z軸 60
最大ワーク質量 kg 150
発振方法 LD励起 Fiberレーザ
定格出力 W 3000
NC装置 AMNC3i
制御機能 X・Y・Z軸(同時3軸制御)+B軸+CF軸
最大加工板厚 mm SS 12
SUS 12
AL 12
総受電容量 kVA 25 (チラー・集塵機含む)
機械重量 kg 4800

*本仕様ならびに寸法等は改良等のため予告なく変更することがあります

ソフト

VPSS 3i BLANK

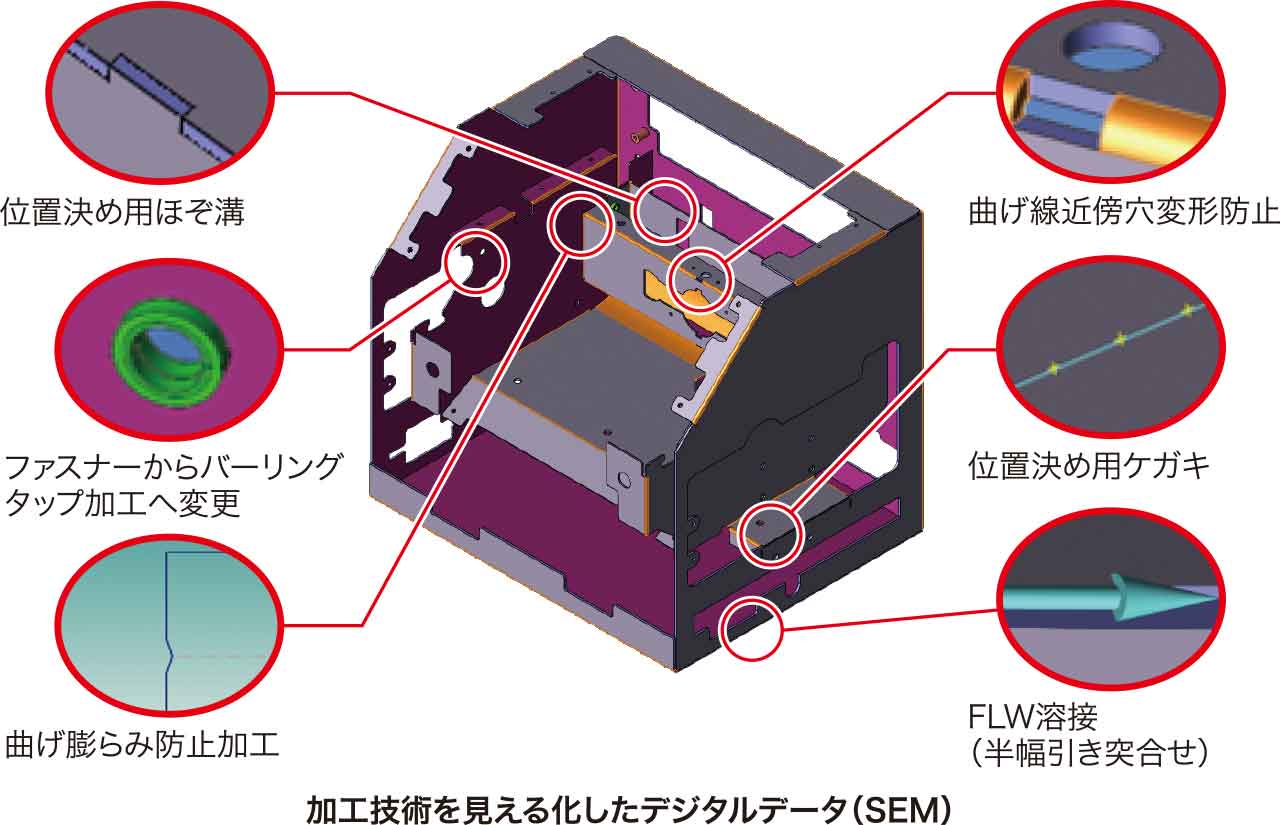

アセンブリー単位の割り付けや加工検証を行い、生産性を維持した連続安定加工を可能にするブランクCAMソフトです。データ作成時間を短縮し、レーザマシンの生産性と稼働率を最大限に向上させます。

詳細はこちら

稼働の見える化

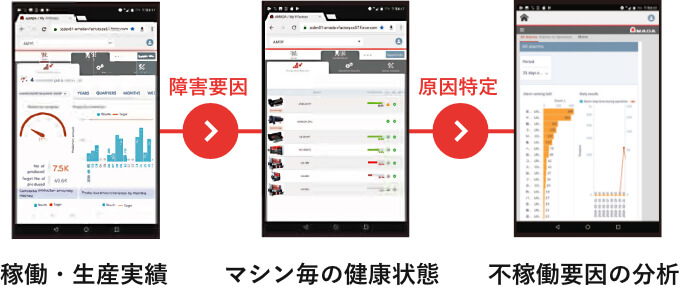

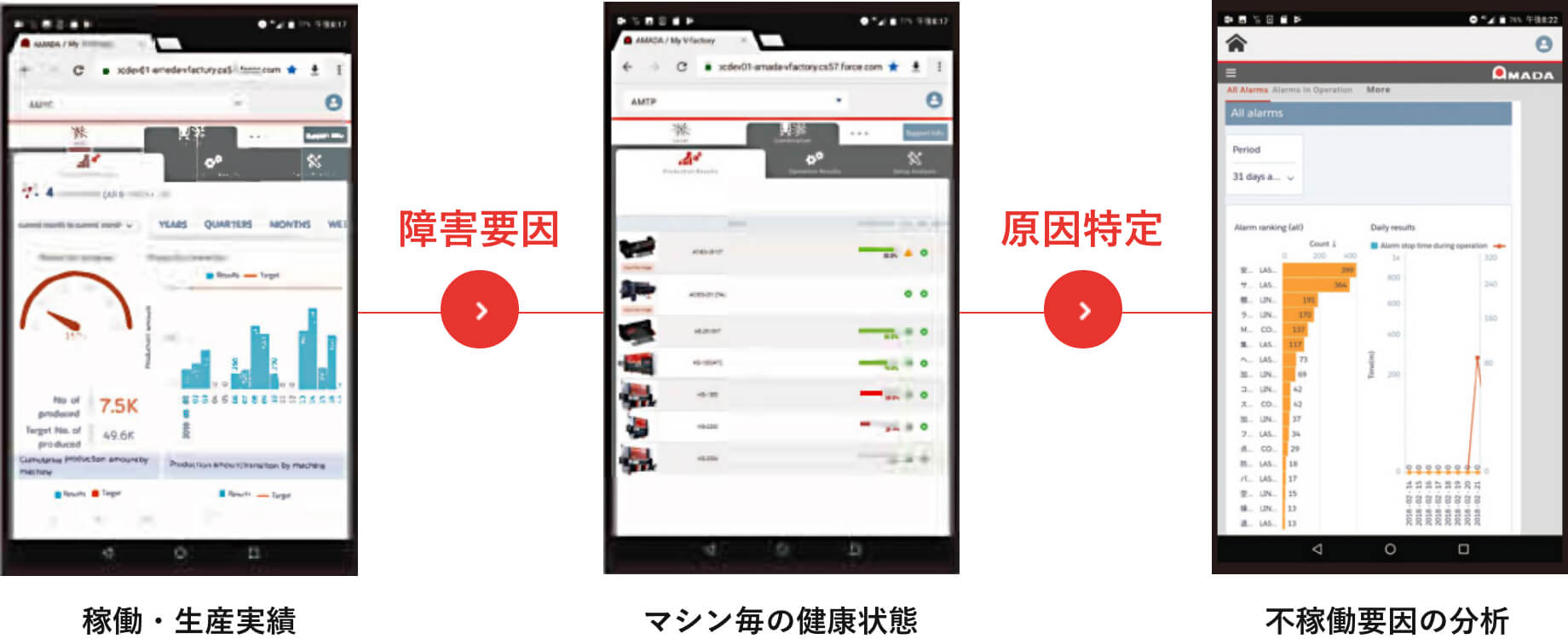

アマダのIoT V-factory

V-factoryはloTを活用して、工場の”今”の課題を見える化し、付加価値の高い生産を実現していく仕組みです。 お客さま工場の経営者からオペレーターまで、生産にかかわるすべての社員がお客さま専用WEBアプリ「My V-factory」を介して同じ情報を共有し、活用して、今の課題を素早く解決します。

IoTと人で行うエンジニアリングサービス

導入前からマシンが使命を全うするまで、人・マシン・情報を駆使し、マシンの機能を最大限に発揮するために最適な運用をご提案いたします。

IoTサポートは、IoTを活用し、お客さまのマシンを遠隔で素早くサポートします。

サービスエンジニアがお客さまのもとへお伺いし、サービスを行います。
