■高品質

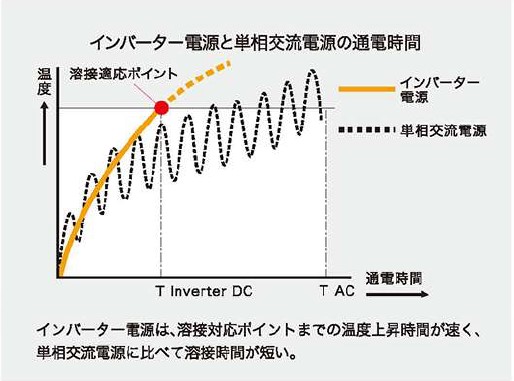

短時間にナゲット形成温度に達するため、熱効率が良好。アルミ溶接・表面処理材の溶接にも大きな威力を発揮します。
通電状況をモニターし、実効電流が不足した際は瞬時に補正する定電流制御を搭載。ポンプオフ時のインターロック機構や各種 アラームによるお知らせが、量産時の不良品発生を劇的に削減します。

■高生産性

スパッタや製品の焼けやひずみが少なく、仕上げ作業が軽減できます。 加工負荷が少ない条件を設定することで、加工中の電極劣化を少なくし、電極の形直しや面研磨を行うドレスタクトを長く設定することも可能です。

■エコロジー

溶接電源と一体式の循環式冷却装置を標準装備。水道直結式冷却装置と比較し、水資源の有効活用に貢献します。高効率なインバーター制御方式は、単相交流式と比較し、設置工場の受電設備を大幅に低減します。

• 溶接条件記憶127条件
  溶接品質を決める基本要素「電流・通電時間・加圧力」といった溶接条件の呼び出し・変更が簡単にできます。


• ワンタッチボタン
  溶接電流・通電時間・加圧力の設定変更がワンタッチボタンによりすぐに呼び出せます。


• 電流モニタリング
  モニターモードに設定すると、溶接加工後に溶接電流値を表示します。

優れた加圧機構

• 電空比例弁
  加圧力設定をプログラム入力できるため、従来のように圧力計を見ながら製品ごとに設定する必要がありません。
• 2段ストロークシリンダー
  作業ストローク位置までのクイックアプローチと、加圧ストロークの2段切替えで作業効率がグッとアップします。ストローク切替えは、フットペダルで操作可能です。

冷却水循環による省エネ設計

水のムダがない冷却水循環装置を標準装備しました。水道管を敷く必要がなく、レイアウトが制限されません。

フロースイッチ監視により、水量・流量が減少した場合、電極に悪影響を与えないようインターロックがかかります。 溶接起動が5分間入らないと、装置が停止する省エネ設計です。

ワンタッチカプラーによる
冷却ホース着脱

冷却ホースは、ワンタッチカプラーの採用で電極ホルダーの交換が容易になりました。

電極ホルダー
　

電極ホルダー先端にステンレスリングを装着。テーパー穴のヘタリを防止し、寿命を向上させました。

ワンタッチクランプによるホーン固定
（ID-40Ⅳ LD）

工具レスでホーンクランプが可能なため、大幅な段取り工数の削減が実現しました。

電極芯だしの微調整機構
（ID-40Ⅳ LD）

電極先端位置合わせに必要な前後の微調整を可能としました。

ホーンの回り止めを実現
（ID-40Ⅳ LD）

ホーンの回り止め機能により、電極先端位置合わせが容易に行えます。

チップドレススイッチ
（ID-40Ⅳ ST）

チップドレス時の上部電極の上昇・下降をワンタッチで行えます。チップドレス加圧をソフト加圧で行ないます。

電極セット（オプション）

使用頻度の高い電極を選定し、まとめたセットをご用意しています。

簡易式引張試験機（オプション）

溶接強度の数値評価として、機械を用いた試験が行えます。

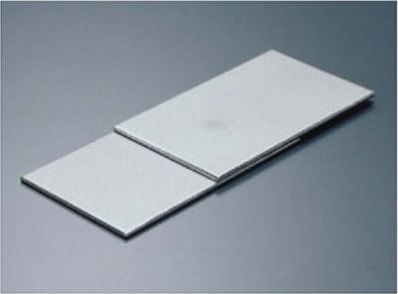

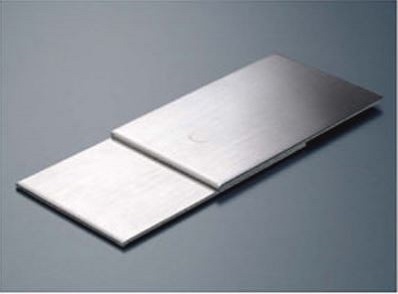

SPCC

SECC

SUS

AL

※ID-40Ⅳ ST のみ

スタッドボルト

ナット
