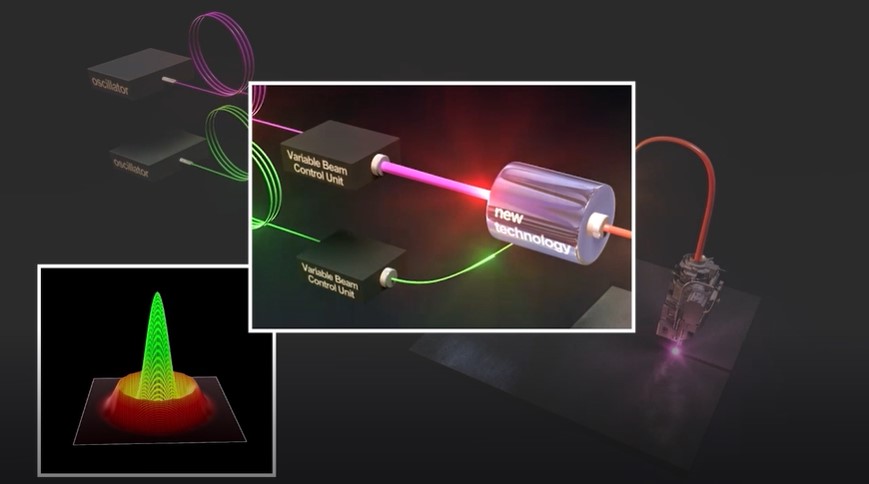

■超高出力と高品質ビームの両立

最新の光テクノロジーにより、高いビーム品質を維持しながらの出力向上を実現。
「ビーム可変ユニット」を2基搭載することで、材料に適した多種多様なビーム形状の生成が可能となり、加工の自由度が向上しました。

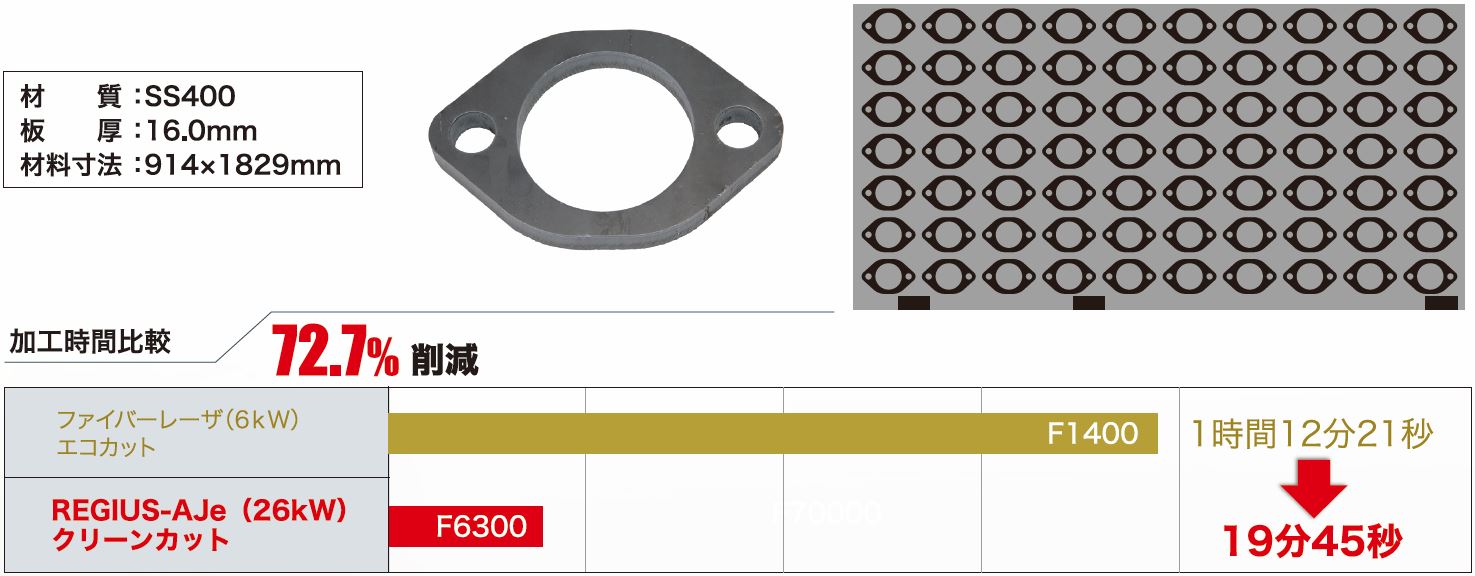

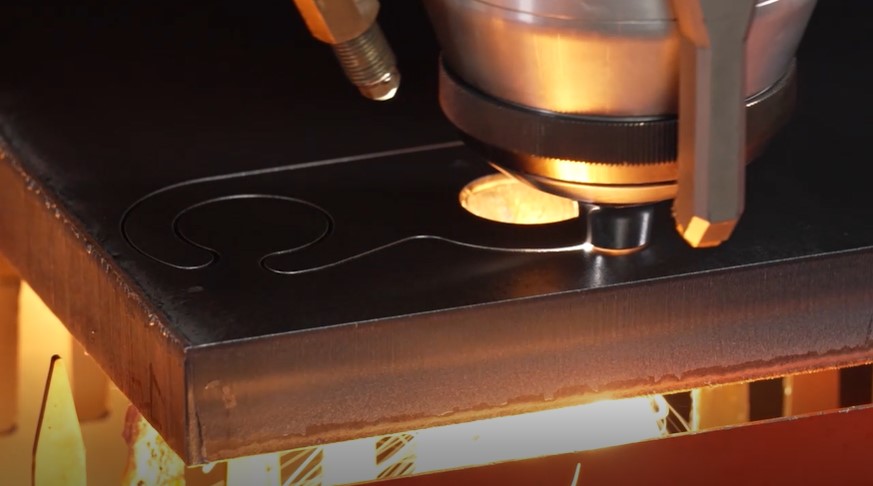

■中厚板クリーンカットの高速化と板厚拡大

超高出力化により中厚板の無酸化切断（クリーンカット）における加工速度の大幅な向上を実現しました。
軟鋼においては対応板厚を拡大したことで、溶接や塗装などの後工程への影響を抑えた切断面での加工が可能です。

• 顔認証

言語、画面表示の切り替えが可能。
※あらかじめ設定が必要です。

• 始業点検ガイダンス

始業点検が誰でも手順通りにできるナビ映像。点検履歴の管理・共有。

• CO₂排出量レポート機能

部品単位でCO₂排出量を計測し、レポートの作成・ ファイル出力が可能。

• 端材自動ネスティング

i-Camera Assisted System（オプション）で、 誰でも歩留りの良いネスティング作成可能。

• 周辺装置の操作・素材の在庫管理


加工パレットの入出庫指示と素材の在庫管理が行えます。

• モバイルHMI


スマートフォンで加工機の状況 （ステータス・残り時間・現場映像）を確認できます。 遠隔操作でスケジュール編集やスタート・ストップが実行できます。

※スタート・ストップ機能の利用にはオプションの V-monitorが必要です。
※端末はお客さまにてご用意ください。

• 加工条件変更

図形タッチで加工条件の変更が容易に行えます。

• 加工中のジョイント調整機能


加工条件ごとにジョイント強さを調節します。 CO₂レーザとプログラムを共用する場合に便利です。

■ノズル状態監視・自動芯出し機能
　（i-Nozzle Checker）

カメラで測定しノズルの診断・点検、芯出しを自動化し状態により自動交換する機能です。

■保護ガラス状態診断機能（i-Optics Sensor）

保護ガラスの状態を診断し、汚れを検知した場合に交換を促す機能です。高品位な安定加工を実現します。

■加工不良検知・復旧機能（i-Process Monitoring）

加工の状況を常に監視し、切断不良を検知し加工停止、また正常状態に戻し加工継続を可能とする機能です。

※ノズル・保護ガラスの損傷等、状況によっては人の介在が必要な場面もあり、必ずしも加工継続を約束するものではありません。

■ヘッド干渉検知・復旧機能

加工ヘッドの干渉を検知すると自動で回避動作に入り、Z軸を原点位置まで持ち上げ、干渉による損傷を回避します。また、自動復旧も可能とした機能です。

※ノズルの損傷等、干渉状況によっては人の介在が必要な場面もあり、必ずしも自動復旧を約束するものではありません。

ノズルチェンジャー

切断条件に応じて必要なノズルを自動で交換することができます。 薄板から厚板まで連続自動運転が可能です。
（標準8個、オプション16個）

スマートエッジ

軟鋼厚板加工時にシャープなエッジ品質を実現する加工技術です。

モニター

フロントパーテーションにモニター内蔵。マシン内部の加工の様子が確認できます。

厚板加工の長時間連続運転

• 加工パレット：10段（標準）
• 最小5段から最大20段までラインナップ
• フレキシブルツールラックに作業者サポートツールを付加（オプション※）

■工場に合わせて選べる段数

素材自動セット機構

作業者が台車上に段取りした素材を加工パレット上へ自動でセットし、素材セット作業をサポートします。

スケルトン分離機構

加工完了後、加工パレット上からスケルトンのみを取り外し、製品取り出し作業をサポートします。

加工パレットスイッチ機構

棚の下部に次に加工する加工パレットの待機位置を設け、パレットの交換時間を最小限にします。

梱包材を使用した中厚板までの長時間連続運転

• 素材供給から製品集積の自動運転
• 最大板厚:12mm
• 製品パレット2枚、素材パレット2枚、 加工パレット2枚(標準)

■メンテナンスのサポート

クリーニングブラシ

■素材供給の自動化

1枚取り装置

■製品集積の自動化

チェーン式フォークユニット

薄板から厚板までの多種素材生産に対応

• 右図はASFH＋ASの2棚構成
• 2棚構成は他にASFH＋ASFH、AS＋ASがあります。

抜群の拡張性で素材の種類が多い変種変量生産に対応

• MPL(C)で素材供給から製品集積の自動運転：最大板厚12mm
• MARSに接続すれば棚の段数と連数はお客さまに合わせたカスタマイズが可能
• 複数ブランクマシンとの接続にも対応

部品のバラシ・仕分け作業を自動化

• バラシ仕分け作業の負担を軽減
• 部品別集積によるリードタイム短縮
• 最大可搬質量：150kg
• 最大可搬寸法：2500mm×1250mm
• 最大板厚：12mm

バラシ仕分けの重労働から解放

吸着ユニットの回転・アーム伸縮で様々な製品に対応

ラベル貼り付け（オプション）でトレーサビリティ向上

場内搬送を自動化し、省力化・合理化をサポート

• マシンとの連携、工程間の搬送を自動化
• ガイドレス走行のため、人や障害物を検知した際に自動回避可能
• 最大可搬質量：500kg

i-Camera Assisted System
（端材自動ネスティング）

カメラで材料を認識し、手動または自動で製品の板取り・配置を可能とした機能です。

V-monitor

マシン内部に設置したカメラ映像をスマートフォン・PCでリアルタイムで確認可能です。
アラーム時の録画映像をNCにて確認できます。

※モバイルHMIでスタート、ストップ機能を利用にはV-monitorが必要です。

ソフトジョイント

スリット部に発生した熱ひずみを利用して、製品を挟み込む新ジョイント です。パーツの立ち上がりを防止し、バラシ時間削減、ジョイント痕仕上げ工数削減が可能です。

※ VPSS 4ie BLANKが必要です。

Y方向コンベヤー

スクラップ・小物製品をマシンリア（またはフロント）側に搬出します。

遮光窓追加

中央のガルウィング扉に遮光窓を追加できます。 モニターだけでなく遮光窓からも機内の様子を確認できます。

OVS-D

パンチプレス(NCT)との複合加工用CMOSカメラです。NCTで加工された穴位置を計測して原点位置を補正し､複合加工を可能にします｡

WACSⅡ自動給水システム

WACS自動給水システム
WACS装置へ自動で給水するシステムです。冷却水の補充サイクルを延ばすことが可能となります。

HPイージーカット装置

コンプレッサーエアから窒素率の高いガスを取出しアシストガスに使用できます｡別途コンプレッサーが必要です(1300リットル､1.37MPa)。

DRカット装置

アシストガスに少量のエアをミキシングし、アルミ加工における ドロスの低減を実現します。NC制御でガス濃度を自動切り替えが可能です。

粉塵固形化集塵機

粉塵をペレット状に固化し、粉塵の廃棄・清掃作業効率化を図ります。 また、塵肺への影響も軽減し、工場内の環境改善にもつながります。

※発振器出力により型式・寸法などが異なります。

信号灯

3色タワー型信号灯により、遠方からでもマシンの稼動状態が確認できます(点灯条件はアマダ標準仕様)。
