ファイバーレーザ溶接｜ハンディ｜FLW-1500MTS

薄板の低ひずみ溶接や滑らかな溶接、溶け込みの
深い溶接など薄板から中厚板までワイドレンジな
溶接を実現するアマダのハンディファイバーレーザ
溶接機。
最新モデルFLW-1500MTSは高輝度発振器を
搭載し、溶け込み深さなどの溶接能力やアルミの
溶接品質がさらに向上します。

　
ハンディファイバーレーザ溶接機がさらに進化
～高輝度発振器により加工領域を拡大～

特長・機能

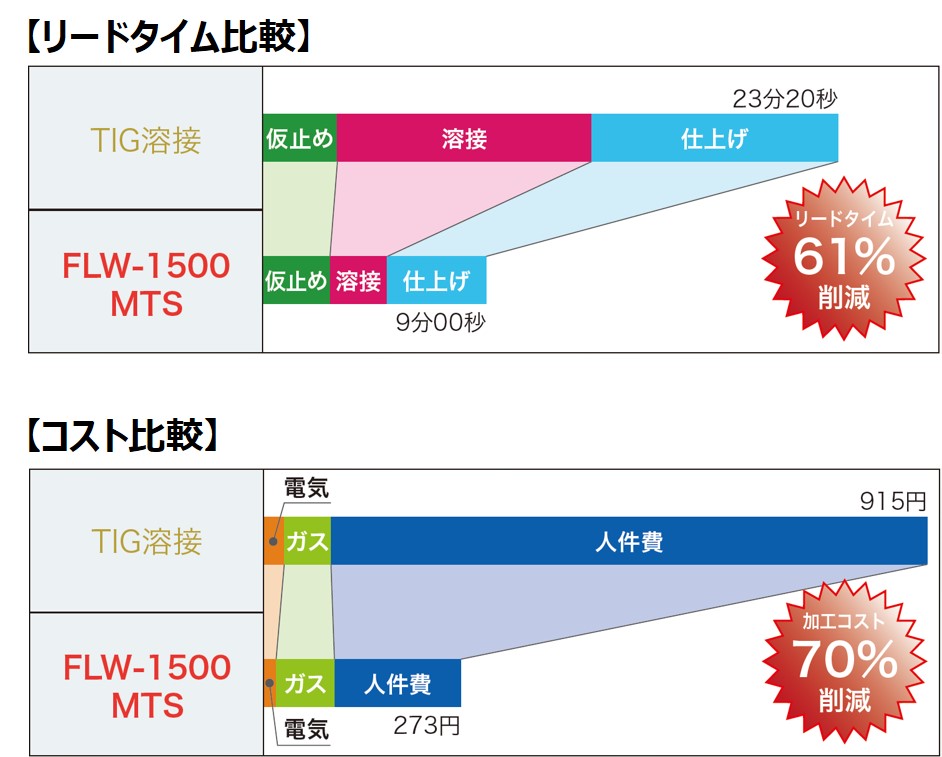

ファイバーレーザ溶接の大きなメリット

「生産性向上、コスト削減」

ファイバーレーザ溶接は従来のTIG溶接と比べ、加工速度が3～5倍速く、材料に対する熱影響が少ないため、ひずみが少なく溶接後の仕上げ工数を大幅に削減することができます。
仕上げ工数の削減によりコストも大幅に削減できます。

溶接能力向上と省エネ化の両立

「最大溶け込み深さの拡大」

開先なしで6mmまでの貫通溶接が可能です。
鉄・ステンレス・アルミの溶け込み深さが従来機に比べ1.5倍向上します。
高反射材の銅、板厚2mmの共付け溶接も可能です。

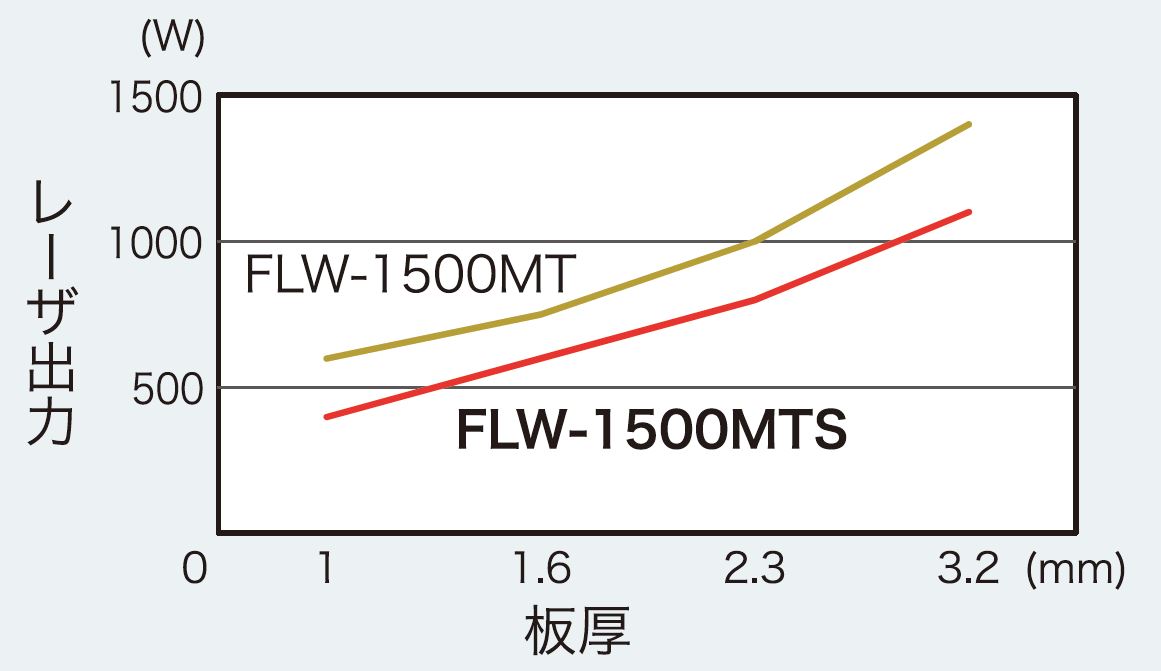

「レーザ出力を抑えた省エネ加工」

エネルギー密度の向上により、最大で従来機比33％減のレーザ出力で溶接を行うことができます。
より低出力で溶接加工が可能となり、省エネ効果が向上しコスト削減につながります。

高い溶接品質

「アルミの溶接品質向上」

アルミの溶接表面やビード表面、ビード内部の品質が向上します。
仕上げ作業を低減することで、生産性が向上します。
　

低スパッタの溶接

高品質なビード表面

JIS2類相当の品質例

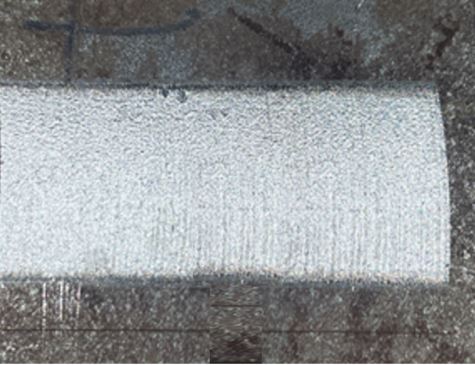

溶接前後のクリーニング

「レーザクリーニング加工」

専用のノズルを使用することで、ワーク表面のコーティング、不純物、焼け、さび等を除去することが可能です。
不純物除去により溶接不良を低減。焼け除去での段取り作業を大幅に短縮します。
　

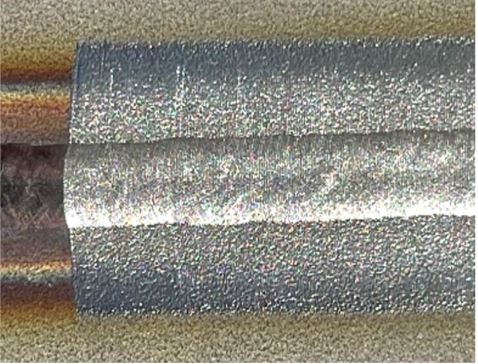

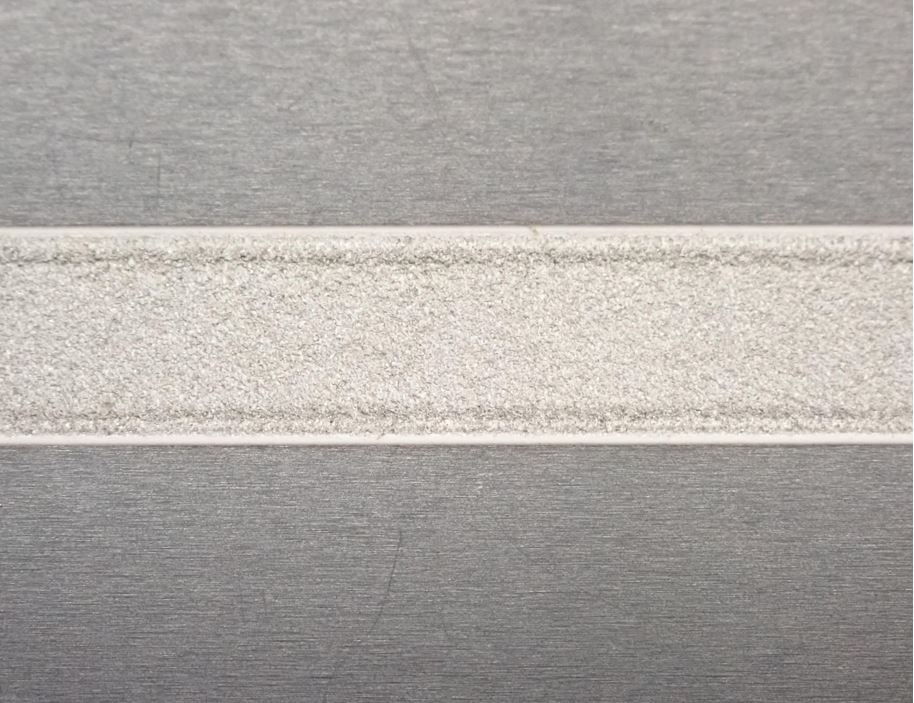

めっき除去

アルマイト除去

焼け除去

さび除去

＜効果＞
・不純物除去により溶接不良を低減。
・焼け除去での段取り作業が大幅に削減。
・除去作業の集約により作業効率が向上。

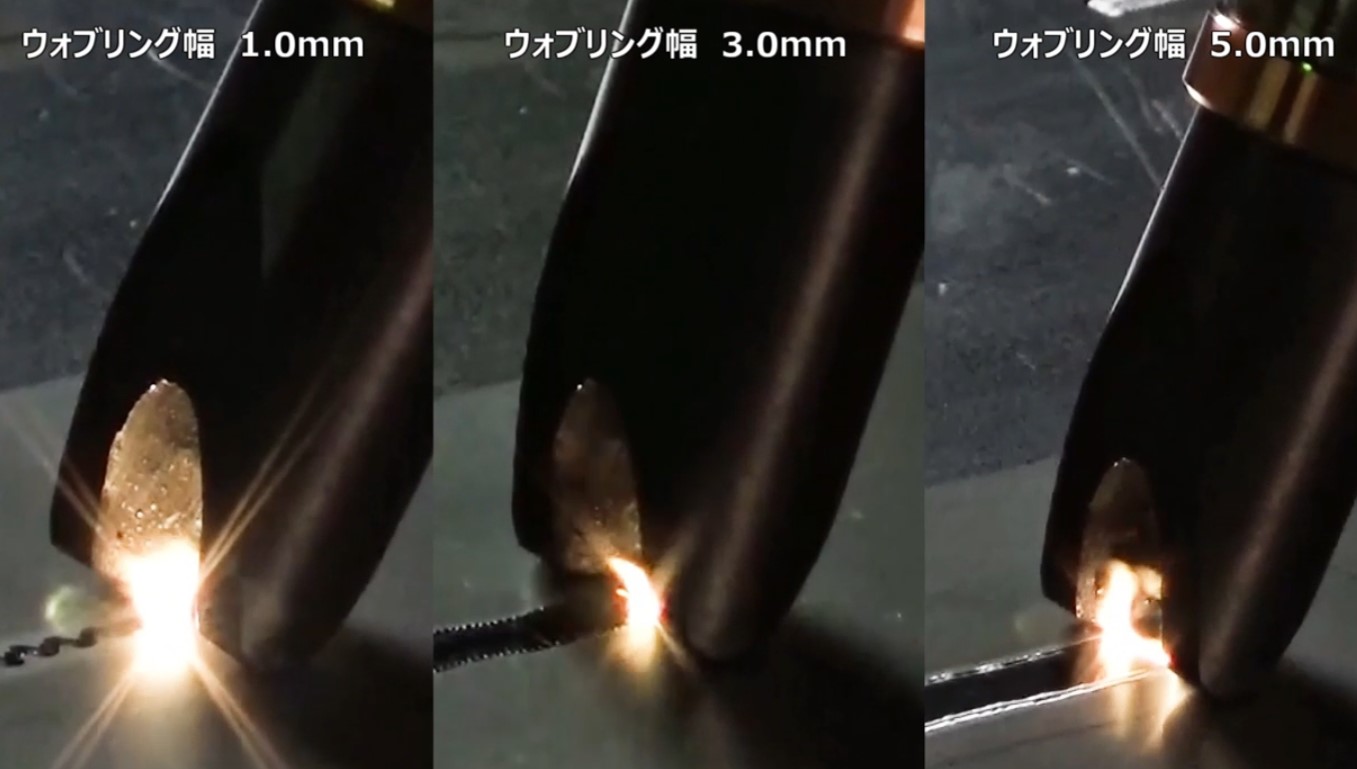

ウォブリング機能

レーザー光を高速で左右に振動させることで、幅の広い溶接ビードを形成する技術です。
隙間への対応力が高く、フィラー溶接の安定性が向上することで、溶接不良の低減につながります。
ウォブリング幅は0～5mmで設定することが可能です。

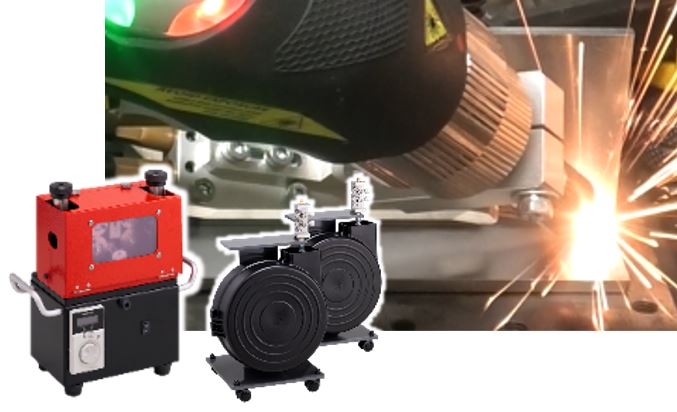

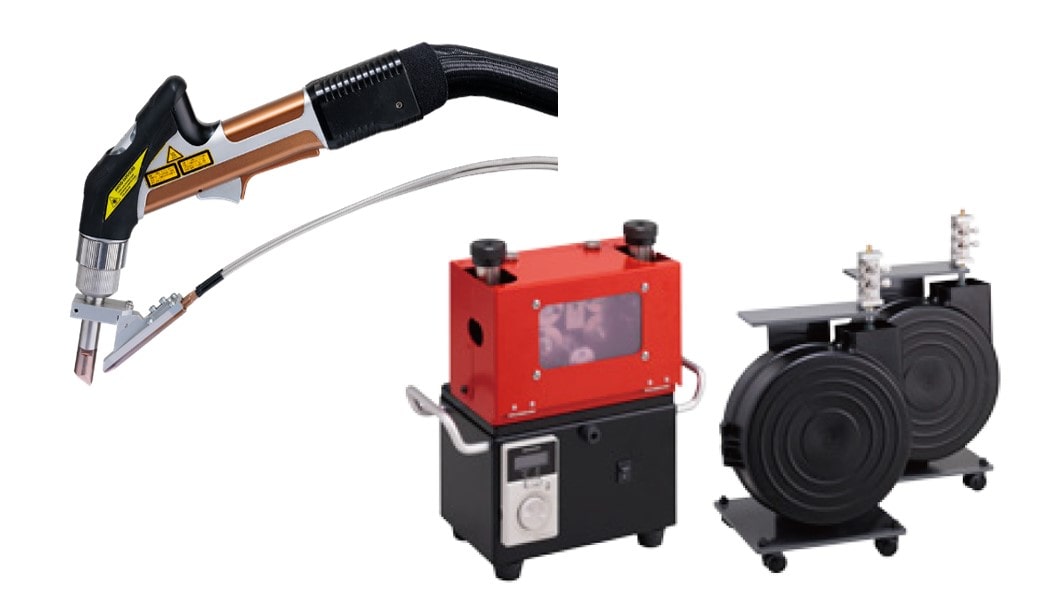

ダブルフィラー機能

ダブルフィラー供給装置により2本のフィラーを同時に自動送給します。
フィラー仕様：Φ0.8～Φ1.6mm
リール径：Φ300mm

「肉盛り溶接加工」

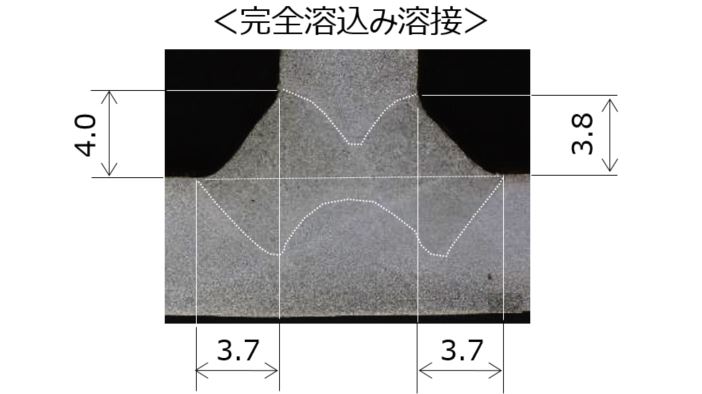

ダブルフィラーの供給により脚長やのど厚が拡大します。さらにレーザ光の貫通力を生かした完全溶込み溶接などが可能です。
製缶板金製品など、隙間の空きやすい製品にも幅広く対応します。誰でもより簡単に肉盛り溶接ができ、作業の効率化が図れます。

例：鉄・板厚6mmダブルフィラー溶接
※溶接能力は、材質、板厚、加工条件によって異なります

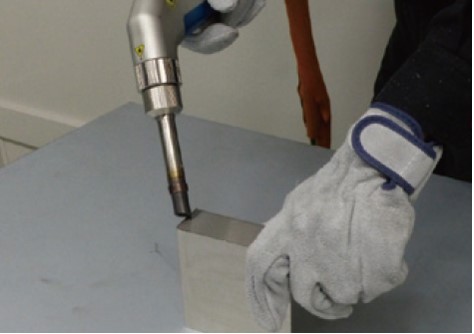

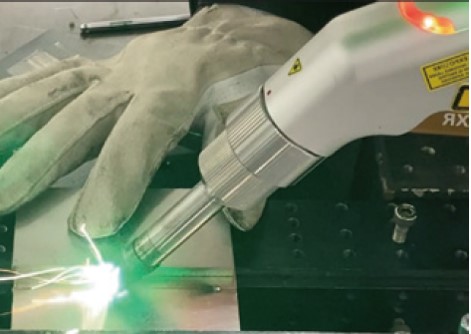

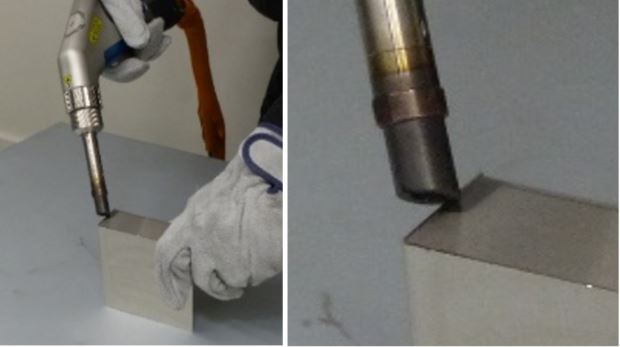

ワーク接触式トーチ

トーチ先端のノズルをワークに接触させ溶接を行うため、作業者によるバラツキがなく安定した操作が可能です。
危険防止のため、ノズルとワークが接触していない状態では導通せず、レーザ光は出射されません。

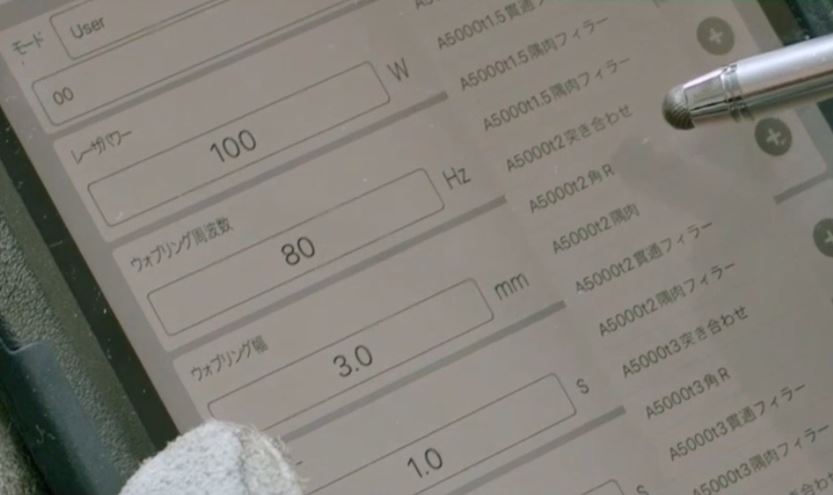

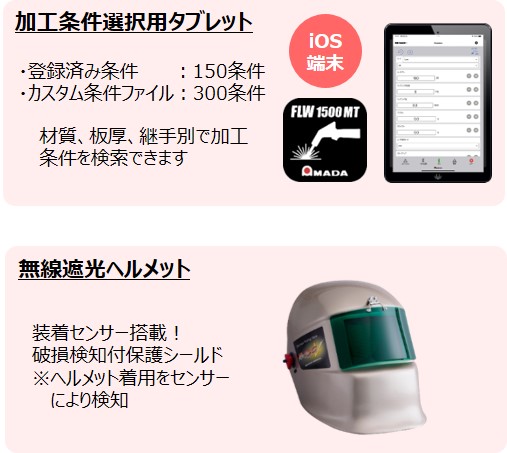

充実した加工条件

専用端末のアプリにて、加工条件の設定が可能です。
材質、板厚、継手、仕上がり別で加工条件を選択できます。
納入時より標準条件が150件以上登録済みです。
また、お客さま独自の条件を300件登録することが可能です。

レーザ溶接加工時の安全仕様

レーザ溶接加工に関するインターロックを4つ備え、安全に配慮します。
　

ドア開閉センサーによる検知

パーテーションの外へレーザ光を漏らしません。

無線遮光ヘルメットの装着

作業者をレーザ光から守ります。

トーチとワークの接触検出

トーチとワークが接触検知しない場合レーザ光は停止します。

プラズマ検知

レーザ光がワークを透過して非対象物に照射するのを防ぎます。

生産性と加工品質のさらなる向上へ

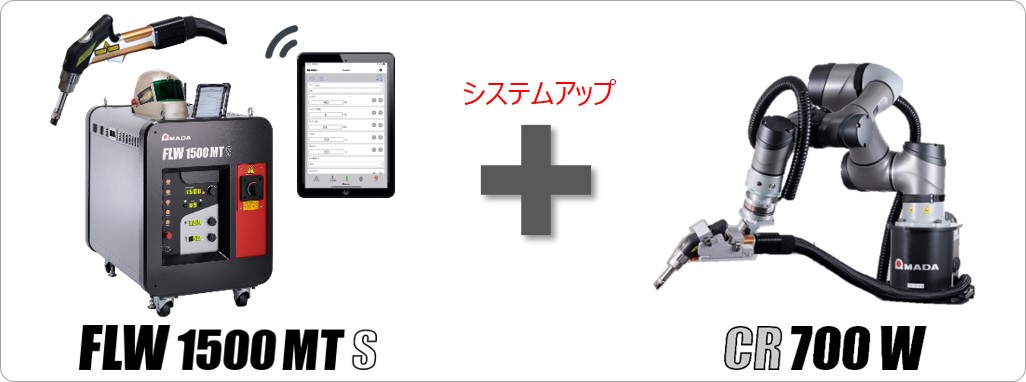

協働ロボットでハンディファイバーレーザ溶接機を自動化

詳細はこちら

加工サンプル

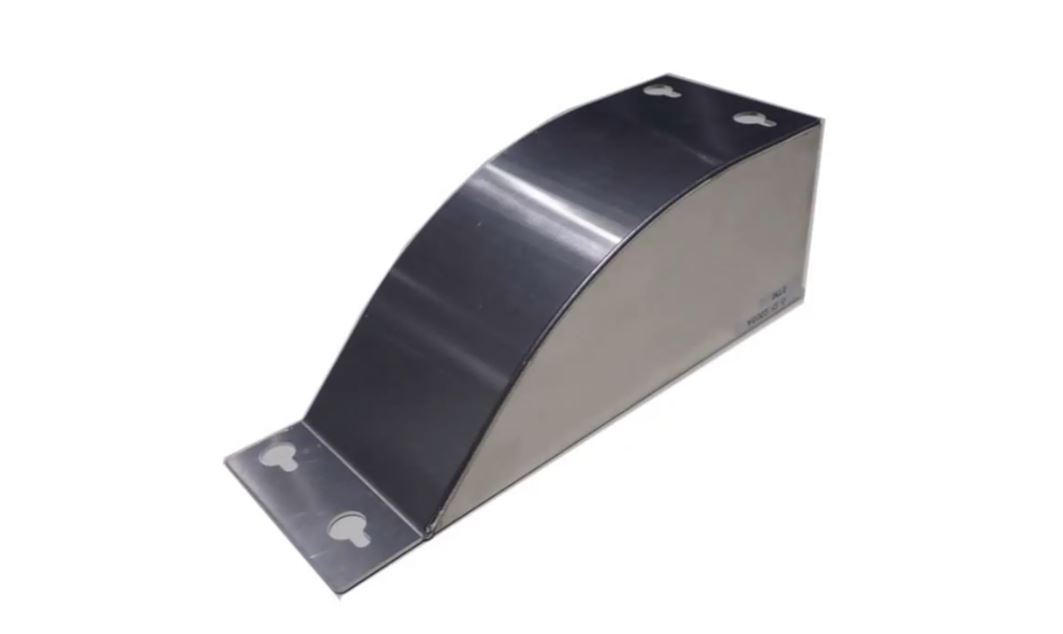

機械カバー

材質	A5052
板厚(mm)	2.0
溶接長(mm)	280×2カ所
製品寸法(mm)	282x102x100

モノづくりポイント

１．アーク溶接では困難なアルミ溶接ができる
２．溶接加工表面のスパッタ低減
３．高品質なビード

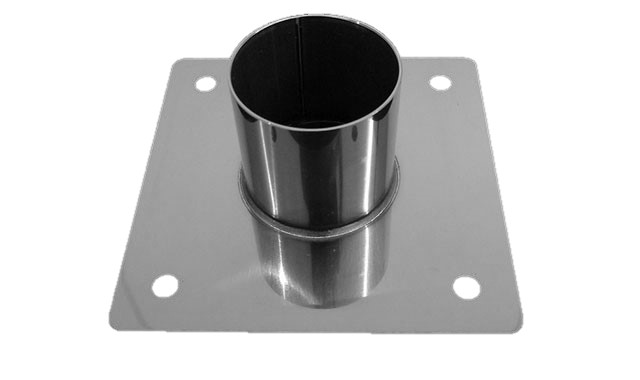

SUSパイプ

材質	SUS304
板厚(mm)	3.0(ブラケット)　1.0(パイプ)
フィラー材質/径(mm)	SUS308/Φ0.8
溶接長(mm)	157
製品寸法(mm)	120×120×50
パイプ径(mm)	Φ50

モノづくりポイント

１．フィラー装置を使った肉盛り溶接
２．ウォブリング機能による幅広く安定したビード
３．フィラー装置&ロータリテーブルによる均一なビード

オプション

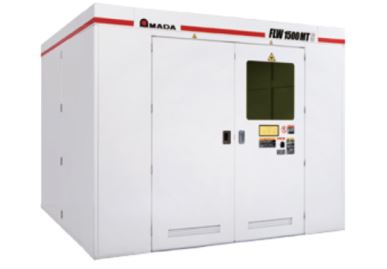

フルカバーパーテーション

天井、扉開閉センサー付き（レーザ光の外部漏れ防止）
製品の形状や大きさに応じて、下記3種類より選択可能です。

小　W:2832×D:2832×H:2246mm
中　W:3600×D:2700×H:2490mm
大　W:4500×D:3600×H:2490mm

集塵機

加工時に発生する溶接ヒュームを集塵します。オペレーターの作業環境を整えることができます。

ダブルフィラー装置

　フィラー仕様：Φ0.8～Φ1.6mm
　リール径：Φ300mm

ロータリーテーブル

把持範囲：Φ2.5～130mm
最大積載質量：10kg

仕様

項目	仕様
機種名	FLW-1500MTS
型式名	FLW1500MTS
定格レーザ出力（W）	1500
最大レーザ出力（W）	2500
波長（㎛）	1.07
安全装置	ドアインターロック無線ヘルメットノズル接触検出（アース）プラズマセンサー
受電容量（kVA）	5.9
