- ファイバーレーザ
- ハンディタイプ
1500Wの発振器を採用。発振器の高出力化に伴う
加工領域の拡大に加え、最新のウォブリング機能を
併用することで、ワイドレンジな溶接加工を実現
します。
板金溶接のNEWスタンダード
～高出力化とウォブリングで広がる加工範囲～
特長
ファイバーレーザ溶接のメリット
「ファイバーレーザ溶接はひずみが違う」
ファイバーレーザ溶接は従来のTIG溶接と比べ、材料に対する熱影響が少ないため、焼けやひずみを大幅に軽減することができ、溶接の後仕上げ工数を大幅に削減することができます。
「ファイバーレーザ溶接は溶け込みが違う」
ファイバーレーザ溶接は従来のTIG溶接と比べ、エネルギー密度が高く、狭く深い溶け込みの「キーホール溶接」となるため、深溶け込みによる厚板(t4.0)や薄板を低ひずみで溶接するなど、幅広い加工領域に対応します。
高出力化による溶接能力向上
溶接能力比較
当社従来機と比べ、高出力化に伴い、大幅に溶接能力が向上しました。
SUS、AL共に板厚4mmを貫通可能。また、脚長も最大2mmまでつくることができます。
これにより、加工領域が大幅に拡大しています。
溶接速度比較
当社従来機では、板厚が大きくなるにつれ、材料に熱を入れるために、溶接速度を落とさなければいけませんでした。
FLW-1500MTでは、最大板厚4mmの領域でも高速溶接が可能です。
新機能：ウォブリング機構搭載
レーザビームを左右に振ることで、幅の広いビードの形成が可能。
すき間への対応力が向上するとともに、安定したフィラー溶接を実現します。
ワイドレンジな溶接能力
高出力化とウォブリング機能等を用いることで、当社従来機に比べ、加工範囲が大幅に拡大。精密板金だけでなく、幅広い製品に適応可能になりました。
熟練いらず、簡単レーザ溶接
トーチ先端のカーボンノズルをワークに接触して溶接を行うため、作業者によらず安定した操作が可能。
ワーク非接触時は危険防止のため、レーザビームが停止します。
操作端末の専用アプリにて、加工条件の設定が可能です。
納入時に材質板厚ごとに、標準条件が搭載済みです。
また、カスタム条件では、お客さま独自の条件登録が可能です。
コンパクト＆高効率マシン
当社従来機に比べ、発振器と制御盤が一体型となったため、省スペース化を実現します。
当社従来機同様、完全空冷方式のため、チラー不要です。
また、従来機に比べ、さらにエネルギー効率が高まったため、省エネ性能が大幅に向上します。
加工サンプル

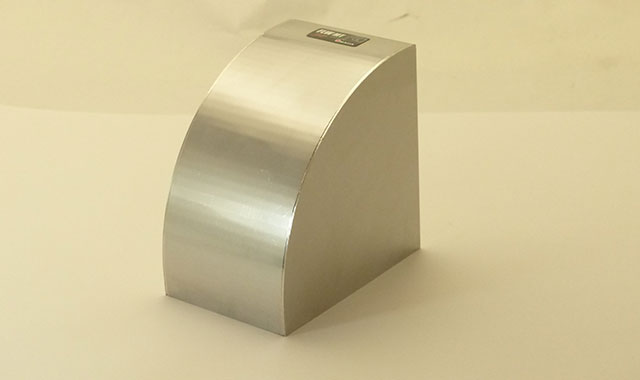

機械カバー
| 材質 | SUS304 |
|---|---|
| 板厚(mm) | 0.8 |
| 溶接長(mm) | 346 |
| 製品寸法(mm) | 90x61.8x90 |
モノづくりポイント
１．焼けひずみの少ない美観重視の溶接
２．従来機種より鋭い光 ～CW溶接が可能に～
３．ノズル調整により、従来機同等のパルス溶接も可能
SUSパイプ
| 材質 | SUS304 |
|---|---|
| 板厚(mm) | 3.0(ブラケット) 1.0(パイプ) |
| フィラー径(mm) | Φ0.8 |
| 溶接長(mm) | 157 |
| 製品寸法(mm) | 120×120×50 |
| パイプ径(mm) | Φ50 |
モノづくりポイント
１．高出力発振器搭載！滑らかな溶接を実現
２．ウォブリング機能による幅広く安定したビード
３．フィラー装置&ロータリテーブルによる均一なビード
アルミ角フレーム
| 材質 | A6061 |
|---|---|
| 板厚(mm) | 2.0 |
| フィラー径(mm) | Φ1.0 A5356 |
| 製品寸法(mm) | 310×250×60 |
モノづくりポイント
１．高品位なアルミ溶接
２．ウォブリング機能によるフィラー溶接の安定化
３．平面度±0.5mmの高精度接合
オプション
フルカバーパーテーション
天井、扉開閉センサー付き（レーザ光の外部漏れ防止）
製品の形状や大きさに応じて、下記3種類より選択可能です。
小 W:2832×D:2832×H:2246mm
中 W:3600×D:2700×H:2490mm
大 W:4500×D:3600×H:2490mm
集塵機
加工時に発生する溶接ヒュームを集塵します。オペレーターの作業環境を整えることができます。
製品寸法
W:770×D:770×H:1875mm
フィラー装置
対応フィラー径：
鉄・SUS：Φ0.6～1.2mm
AL：Φ0.8～1.2mm
リール径：Φ100mm
ロータリーテーブル
把持範囲：Φ2.5～130mm
最大積載重量：10kg
仕様
| 項目 | 仕様 |
|---|---|
| 機種名 | FLW-1500MT |
| 型式名 | FLW1500MT |
| 定格レーザ出力（W） | 1500 |
| 最大レーザ出力（W） | 2500 |
| 波長（㎛） | 1.07 |
| 安全装置 | ドアインターロック 無線ヘルメット ノズル接触検出（アース） プラズマセンサー |
| 受電容量（kVA） | 5.9 |
＊本仕様ならびに寸法等は改良等のため予告なく変更することがあります
標準パッケージ
