人と環境に配慮した
サーボベンディングマシン

EGBeシリーズは
・電動サーボ化による環境配慮
・自動化による段取りを軽減
・わかりやすい
を目指し、高精度加工や複雑な加工を、ミスなく
迷いなく行えるよう、全く新たなオプションが加わり、
初心者でもどこでも使える環境配慮マシンへと
進化しました。

1,300kN 機までの電動化に対応

CO₂排出量を最大20%、オイル使用量を約90%削減し、環境負荷とメンテナンスコストを低減します。

特長

環境考慮

CO₂排出量を最大20%削減

駆動を油圧式から電動化したことなどにより、CO₂排出量を最大20%削減します。

メンテナンスコストを大幅に低減

従来の油圧式では不可欠であったD軸のオイル交換とオイル廃棄が不要となり、メンテナンスコストを大幅に低減。オイル使用量を約90%削減します。

新サーボ・ドライブシステム

  • 高速低トルク/低速高トルクを1モーターで実現し、減速比をクラッチで切り替え可能にすることでモーターを小容量化
  • 高生産性・高精度を実現

電動クラウニング

左右独立制御の新電動クラウニングにより通り精度向上!

AMNC 4ie

高さと向きが調節可能

多様化する作業者の体格に合わせ、身長150cm~180cmの想定で、作業者の視線中心を見当。
操作時に疲れにくい高さ・傾斜・回転(首振り)の調整が可能です。

多言語対応

国内でも追加要求の高い「ベトナム語」「インドネシア語」「タイ語」を標準化。
内蔵カメラで作業者に合わせた言語に自動で切り替え可能です。

スイッチ集約

安全に関するものだけ残し、ハードスイッチを削減。
ソフトスイッチ化により操作で迷わないNC画面を実現。

より大きい画面に

縦型21.5インチのフルHD化。視認性が向上しました。

2次元バーコードリーダー内蔵

QRコードも読み取れる高機能タイプに更新。
加工部品選択も簡単読み取り。

※QRコードは株式会社デンソーウェーブの登録商標です。

AMNC 4ie 顔認証(ユーザー認証)

事前に登録することにより、ユーザーの顔を認識し、作業者に合わせたNCの設定に切り替えます。

<切り替え可能項目>

  • LITEモード:機能限定で操作ナビあり
  • FULLモード:全機能の使用可
  • 表示言語
  • データの修正や保存の権限

待機電力消費を削減

アイドリングストップ機能を標準搭載。
一定時間、機械の操作・動作がない場合、サーボモーターや画面等を待機状態に自動で切り替えし消費電力を抑制。
待機電力を50%以上削減します。

安全装置 AS-01 対応

アマダ自社製レーザ式安全装置に対応。
加工機メーカーならではの開発視点で生産性、作業性に配慮しています。

詳細はこちら

視認性を高めたバックゲージ

突き当て先端は、ワークとの突き当て状況を確認しやすい明るい金色。
突き当て同士の接近間隔も縮まり、小物でも安定加工可能です。

仕様

マシン仕様

機種名 EGB-6020e EGB-8025e EGB-1303e
全幅:L (mm) 2900 4695 5235
全高:H(本体) (mm) 2745 2780 3070
奥行き:W (mm) 2520 2555 2555
側板間距離 (mm) 1700 2210 2700
テーブル高さ (mm) 950
テーブル長さ (mm) 2150 2600 3110
オープンハイト(中間板付/なし) (mm) 400/520
ストローク (mm) 250 250 250
加圧能力 (kN) 600 800 1300
モーター出力 (kW) 1.7×2(D) 2.6×2(D)
マシン重量 (ton) 5.5 7.2 11.5
急閉じ速度 (mm/s) 250
曲げ速度 (mm/s) 25
開き速度 (mm/s) 250
バックゲージ測長 (mm) 700
バックゲージ高さ範囲 (mm) 250(30~280)
バックゲージ送り速度 (m/min) L軸:30、 Y軸:150 、Z軸:20
1次側電源 (㎟) 14
受電容量 (kVA) 2.5 3.1 4.1

AMNC 4ie 仕様

表示方法 21.5インチワイド マルチタッチ式LCDパネル
制御軸数 7軸:D1,D2、C1,C2,L1,L2,Y1,Y2,Z
入力方式 角度/ダイレクト/形状/立体
工程選択 単動・寸動(プログラムで設定)
設定単位 (mm) D軸:0.001, L軸:0.01, Z軸:0.1, Y軸:0.1

ソフトウエア

VPSS 4ie BEND

複数パーツの曲げ加工プログラムを自動で作成し、各パーツの曲げ加工可否を検証できます。
曲げ順序・金型レイアウト・突き当て位置などを自動で決定します。成形・非板金部品も含め、 リアルな描画でのシミュレーションで加工を確認できます。

「AiBEND」機能により、新規曲げ加工データを作成する際に、過去にお客さまが作成した類似製品の曲げデータを参照し、お客さまの中で蓄積された曲げ加工のスキルを反映した最適な曲げデータを作成することが可能になります。

詳細はこちら

安心と満足の提供

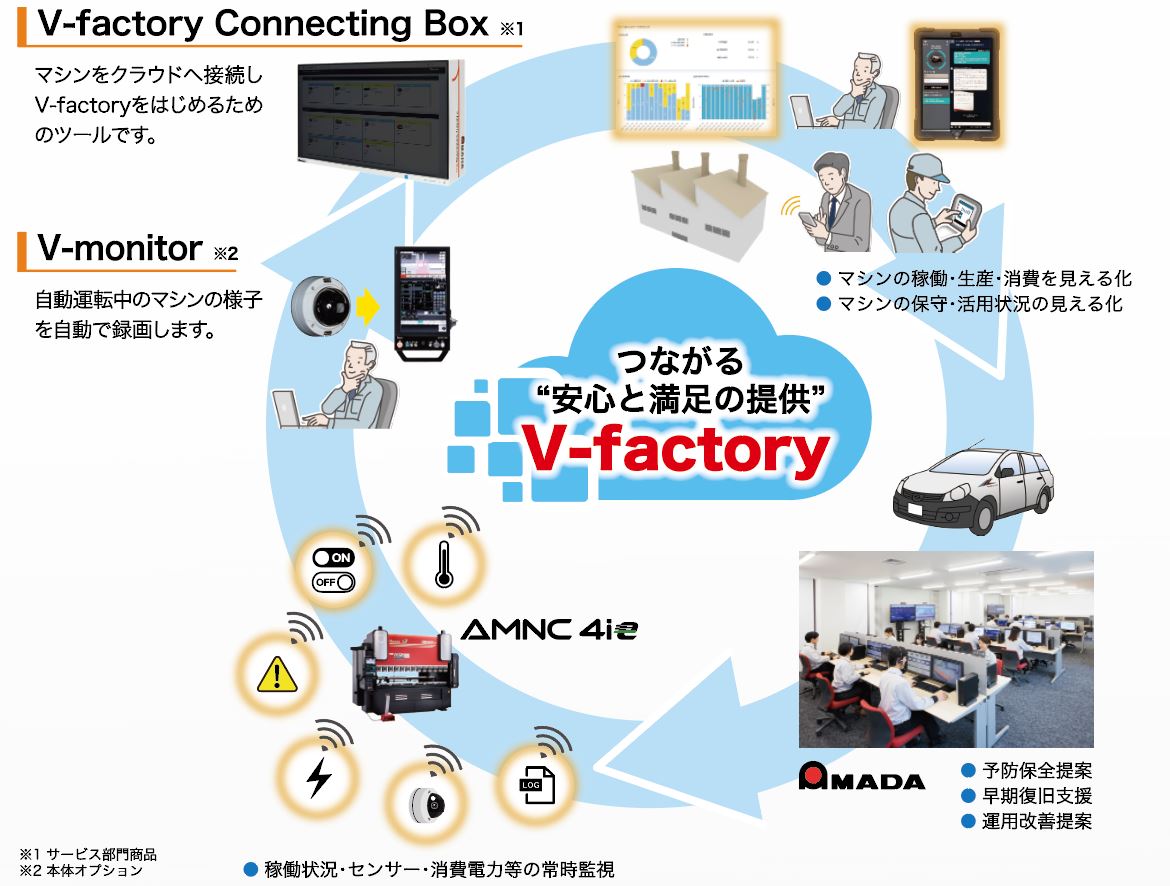

アマダのIoT V-factory

アマダの推奨するV-factoryは、お客さまとアマダが繋がることで実現する 「お客さまの利益を創造する」をコンセプトにしています。
V-factroyでは、IoT技術を活かした見える化と各種サポートをご提供し、マシンを最大限に活用していただくことで、 お客さまと工場改革を共創してまいります。
