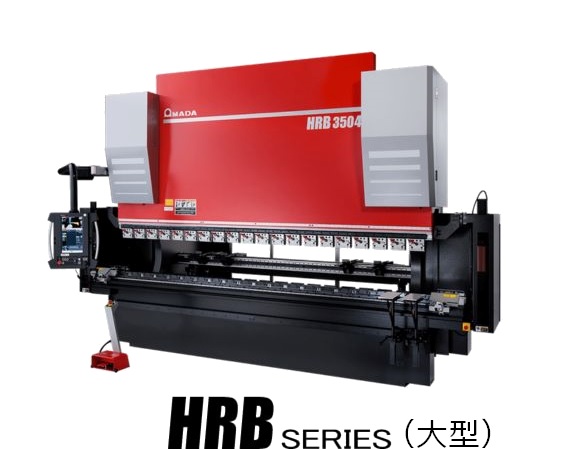

【特殊：テーブル2m仕様】

特長

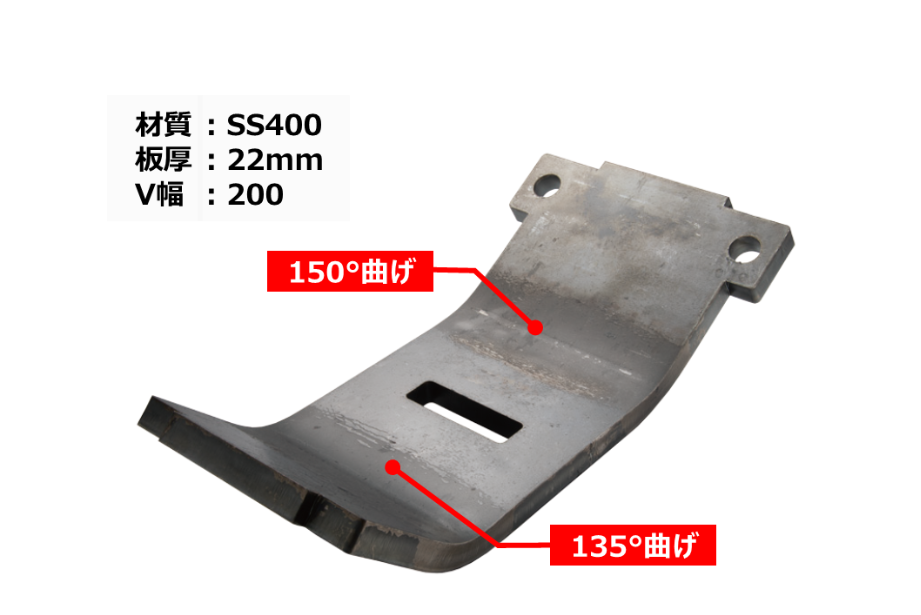

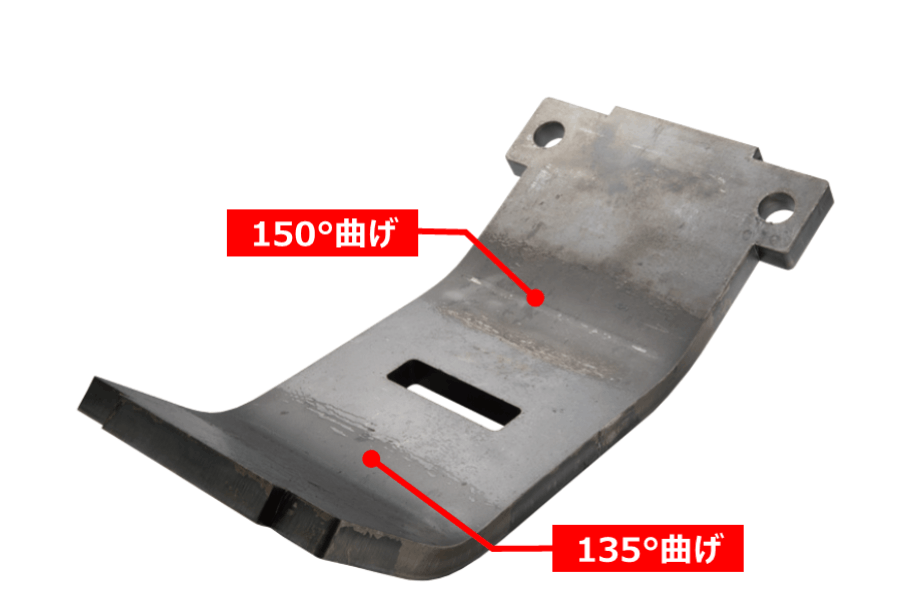

従来の大型機では耐圧を超えてしまう曲げ条件（下表の太字部分）でも耐えうる高剛性。 高張力鋼板といった特殊材料や、ヘミング加工のような高圧の曲げに効果を発揮します。

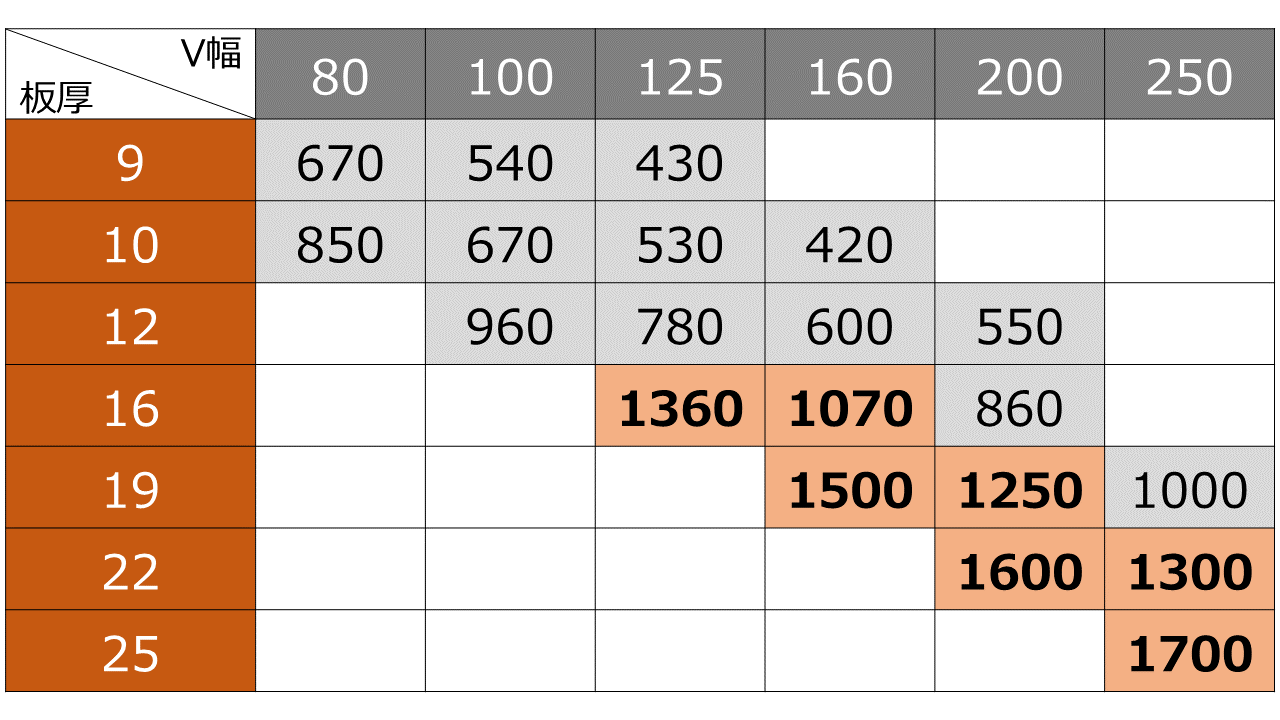

■軟鋼板の圧力表（単位はkN/m）

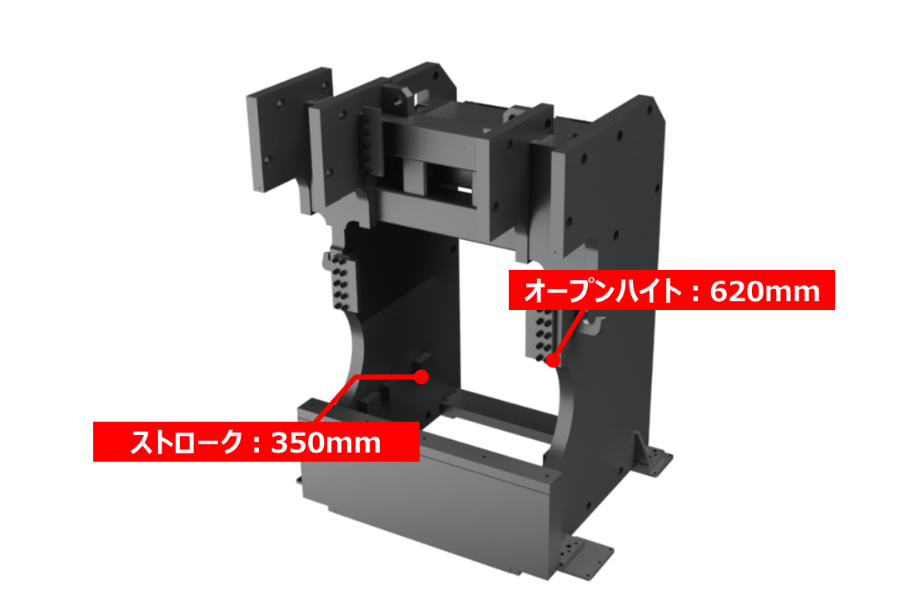

従来の大型機同様、大型金型をスムーズに着脱できるオープンハイトと、 大物ワークを取り出しやすい十分なストロークを確保。 さらに、350tonの加圧力はそのままに、耐圧能力を 175ton/m まで向上させ、 厚板曲げによる前後の負荷に耐えるスラスト対策を念入りに講じました。 2mに凝縮したからこそ実現した、3m機を超える高剛性を備えています。

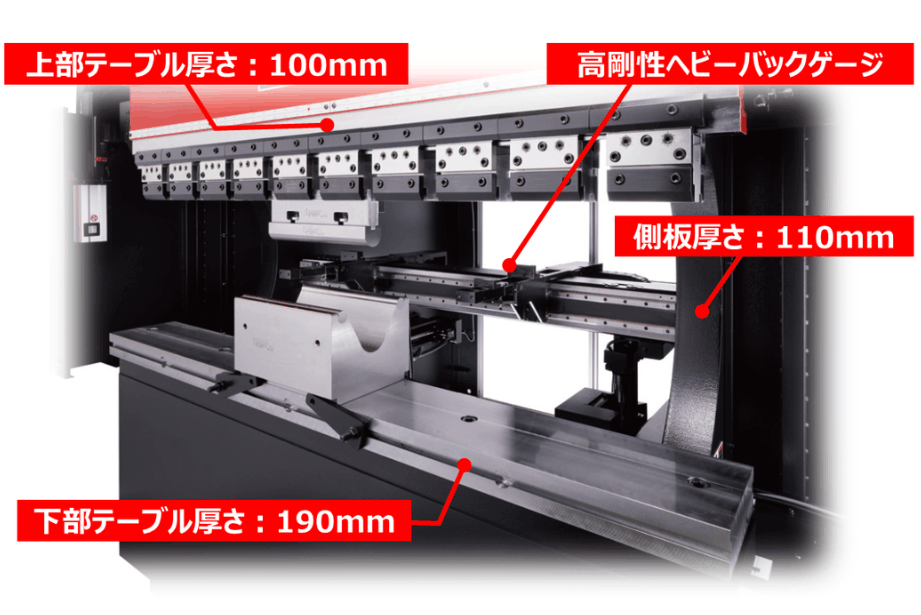

高剛性フレーム

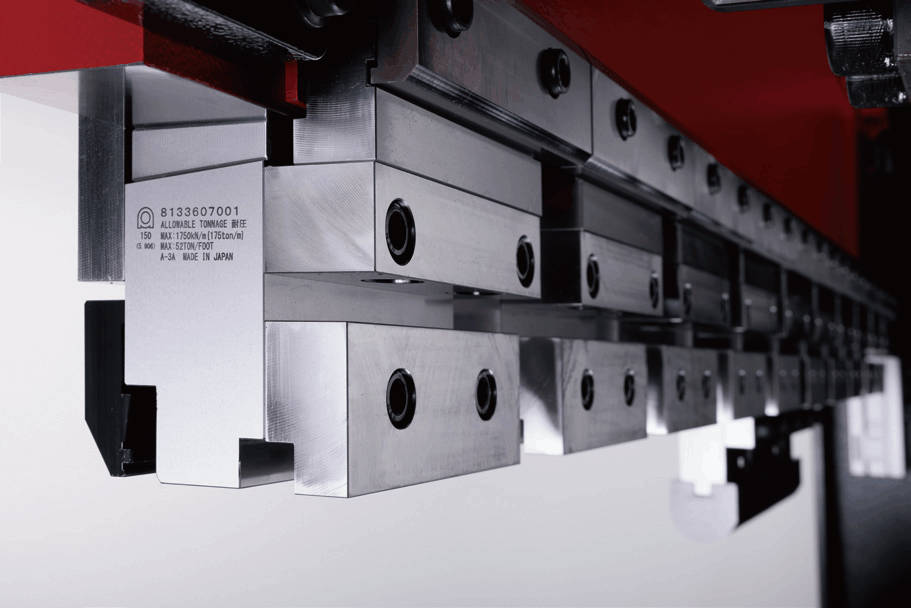

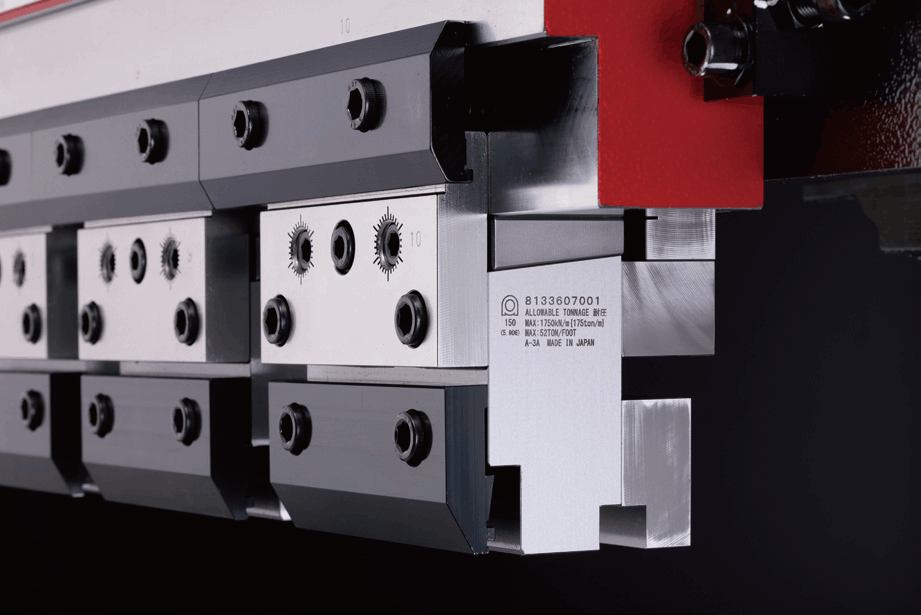

高耐圧 1750kN/m の中間板を採用し、前面・背面の両側から強固に固定。 後ろからホールドすることで、加圧時のあおりによるパンチの倒れを防止します。 落下防止の溝により、重量のあるパンチ着脱作業の負担と落下リスクを軽減します。
※中間版の固定にはレンチが必要です。
※取り付けは表側の片面のみです。

前面

背面

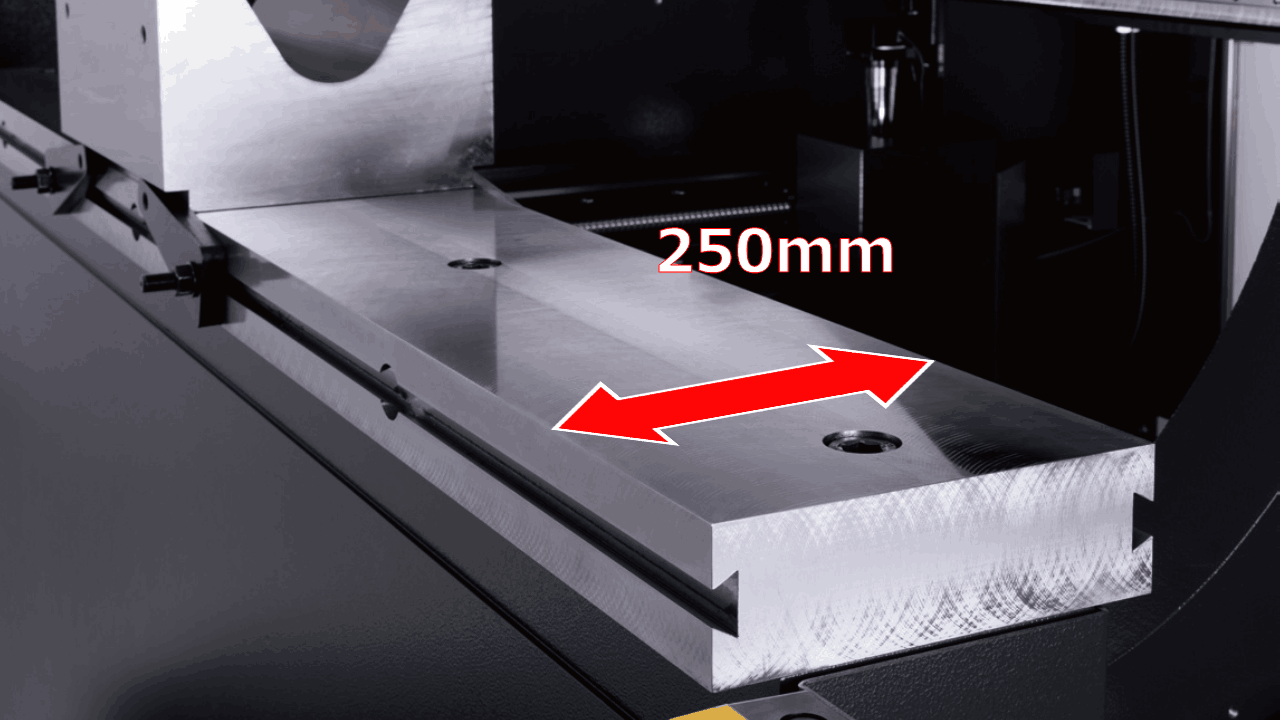

様々な厚板用の大型のダイを固定するため、250mm ワイドベッド下部テーブルを採用。

※下部テーブルの剛性を保つため、従来機のようなクラウニング構造は備えていません。

※テーブル形状がお手持ちの金型に合わない場合は、オーダー対応が可能な場合がありますのでお問い合わせください。

機能（オプション含む）

AMNC 3i

見やすい画面レイアウトでスマートフォンのような直観操作。 慣れるまで操作をサポートする機能限定＆操作ナビつきのLITEモードを搭載。 慣れた時点でFULLモードへの切り替えが可能です。

赤外線デジプロ　（オプション）

デジプロで測定した製品の曲げ角度データをAMNC 3iへ送信することで、補正値を自動計算。 入力ミスの防止や入力時間の削減に貢献します。

レーザ式安全装置 AS-01
（オプション）

危険防止と作業性を両立した自社開発のレーザ式安全装置です。 平板加工時の「通常モード」に加え、立ち上がりがある材料を加工する「箱曲げモード」など、 使い勝手に配慮した機能を備えています。

サイドガード 光線式安全装置
（オプション）

フレームギャップ内を外部から保護します。 光線式安全装置の取り付けが可能。 曲げ加工時の作業性を確保しつつ危険を防止します。

リアガード

背面の危険防止措置です。 曲げ加工時の作業性を確保しつつ危険を防止します。

各種突き当て　（オプション）

❶脱着式突き当て
❷90mm受け台突き当て
❸300mmストッパー
❹先端段差突き当て

加工サンプル

材質	SUS304
板厚	2.0mm
製品寸法	901×60mm

仕様

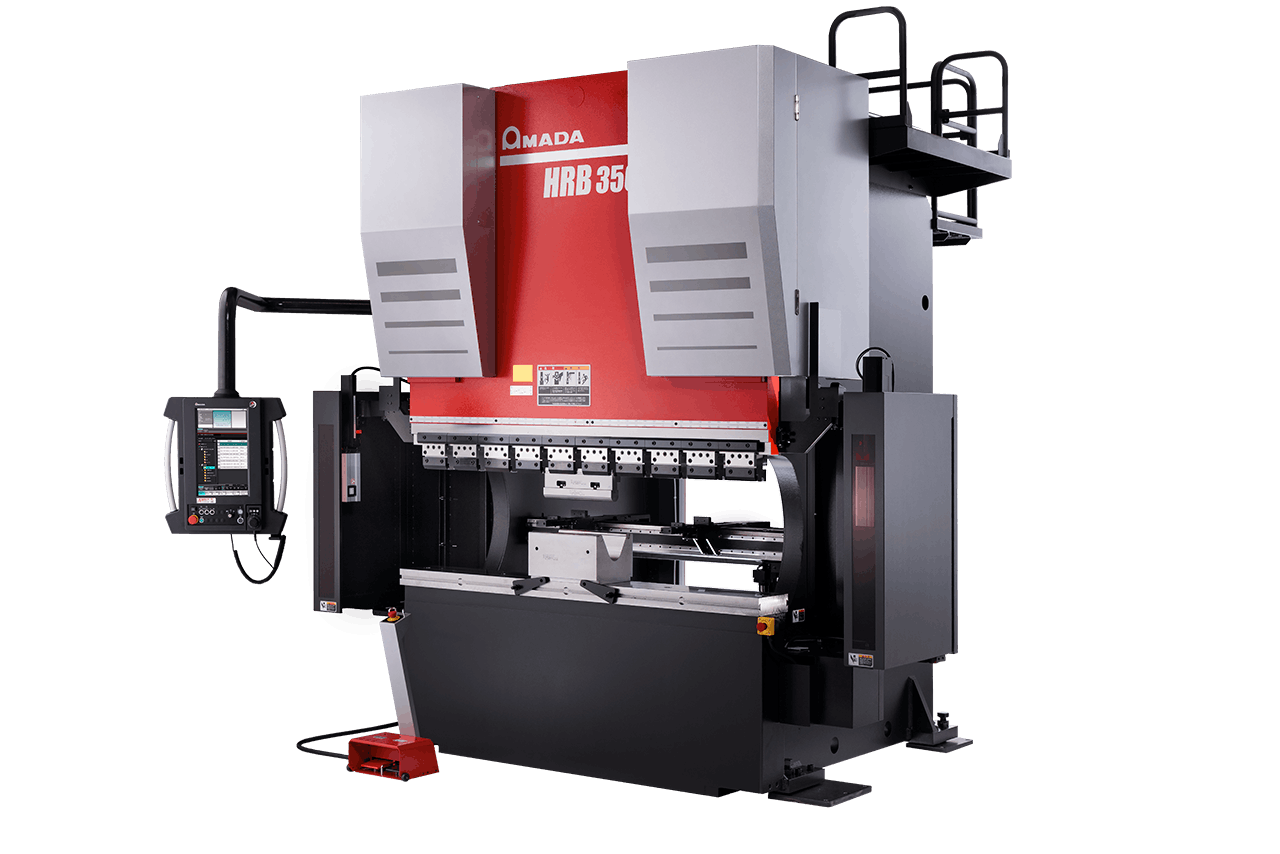

　HRB-3503 （特殊：テーブル 2m 仕様）

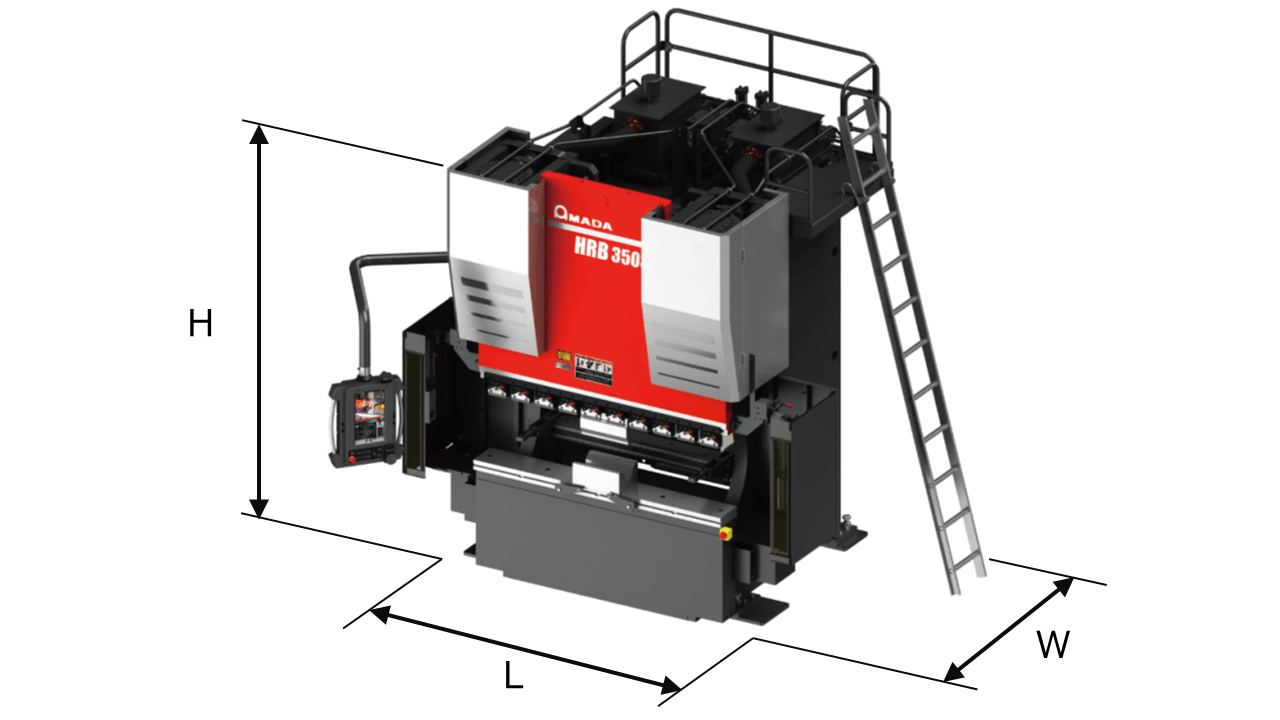

　L : 3310　W : 2755　H : 3775　　（単位:mm）

※上図寸法は、機械主要部の外形寸法です。メンテナンススペースや可動部を含んだ設置寸法は、別途商用図にてご確認ください。

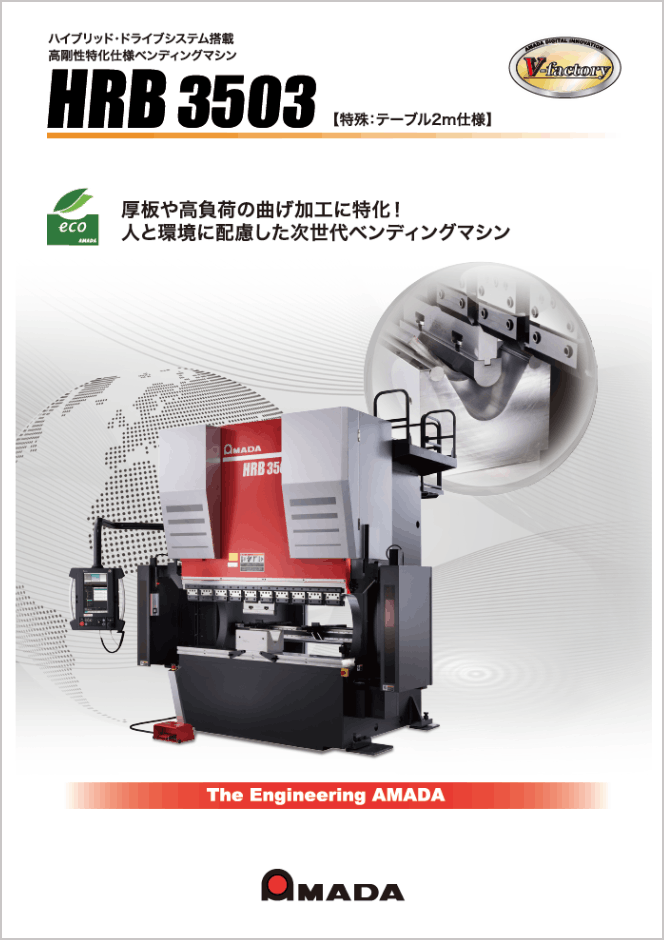

デジタルカタログ
