省スペース空間から付加価値の創造
コンパクトファイバーレーザ溶接マシン

コンパクトなファイバーレーザ溶接機登場!
小型ロボット採用で省スペースなマシンが完成
しました。小型ヘッドは狭い所の加工も可能となり
加工範囲が拡大されました。
小さくてもアマダ独自の機能でファイバーレーザ溶接
ならではの高品質溶接や高速溶接が実現できます。

特長

FLW-3000Le 2つのポイント

■省スペース

従来機に比べ、省スペース化しました。
限られた工場内のスペースにも設置が可能です。

■小型ヘッド

従来機に比べ、溶接ヘッドのが小型となりました。
箱の内側など、狭小部へのアプローチが容易となりました。





FLW-3000Le 溶接技術

ビームウイービング機構

光学部品でレーザ光を回転させます。隙間への対応や肉盛溶接時にワイヤの安定加工が出来ます。

小型ヘッド

ヘッド体積は従来ヘッドの37%





フィラー供給装置【オプション】

隙間等肉盛が必要な時にワイヤを自動供給します。ビームウイービング機構との併用で安定加工が出来ます。





簡単段取りオペレート

段取りナビ

プログラムに治具、ワーク位置、CAMのキャプチャ等の画像を登録します。段取が簡単に間違いなく出来ます。

TAS( ティーチング支援システム)

NC画面上で溶接ポイントを補正出来ます。段取時の位置ズレや製品の個体差を簡単に修正出来ます。





Zインジケータ

画面を見てノズルギャップの調整が出来ます。ギャップ間違いによる加工不良を防止し安定加工が出来ます。

機能

ビームウィービング機構

光学部品でレーザ光を回転させます。
隙間への対応や肉盛溶接時にワイヤの安定加工ができます。

フィラー供給装置【オプション】

隙間等肉盛が必要な時にワイヤを自動供給します。
ビームウィービング機構との併用で安定加工ができます。
フィラー装置は取付部を回転させ、方向性を変更することができます。

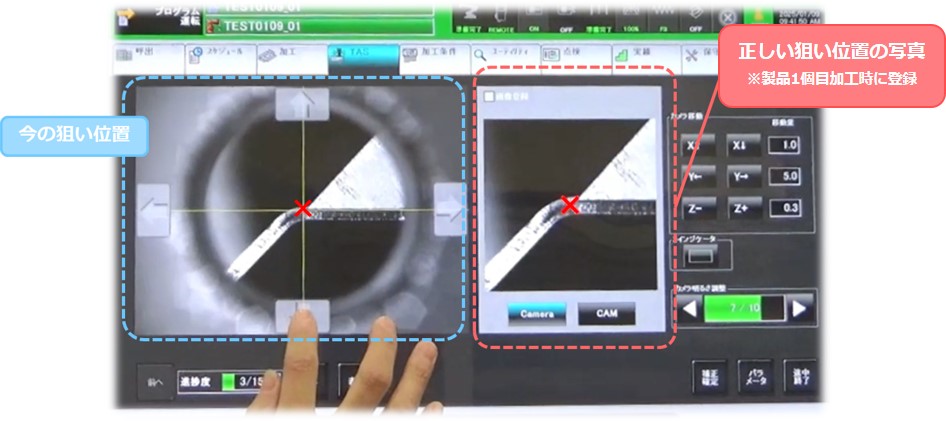

TAS(ティーチング支援システム)

NC画面上で溶接ポイントを補正できます。
段取り時の位置ズレや製品の個体差を簡単に修正できます。

Zインジケータ

画面を見てノズルギャップの調整ができます。
ギャップ間違いによる加工不良を防止し安定加工ができます。

段取りナビ

プログラムに治具、ワーク位置、CAMのキャプチャ等の画像を登録します。段取りが簡単に間違いなくできます。

加工サンプル

機械カバー
-パルス条件による低歪み溶接-

材質 SUS430
板厚 1mm
製品寸法 150x170x280mm

タンク
-滑らかなRビードで仕上げ工数を軽減-

材質 SUS304
板厚 1.5mm
製品寸法 253x153x103mm

仕様

マシン仕様

機種名 FLW-3000Le
型式名 FLW3000LE
発振器 FL-3000
チラー RKE2200B1-V2CH-AMD-A ( オリオン機械製)
ロボット GP25 ( 安川電機製)
ロボットコントローラー YRC1000 ( 安川電機製)
NC装置 AMNC 4ie
加工ヘッド アマダ製
パーテーション フルカバーパーテーション
集塵機 PXN-ⅥXA(新東工業製)

発振器仕様

型式名 FL3000
定格出力 (W)
3000
外形 W×H×L (mm)
550×1065×1490
波長 (μm)
1.07
受電容量 (kVA)
10.5
質量 (kg)
346

チラー仕様

型式名 RKE2200B1-V2CH-AMDA
(オリオン機械製)
冷却能力 (kW)
7.7
型式外径 W×H×L (mm)
690×1080×1200
質量( )内は運転時 (kg)
215(250)
受電容量 (kVA)
8

※本仕様ならびに外観・装備は、改良のため予告なく変更することがあります。

ソフトウエア

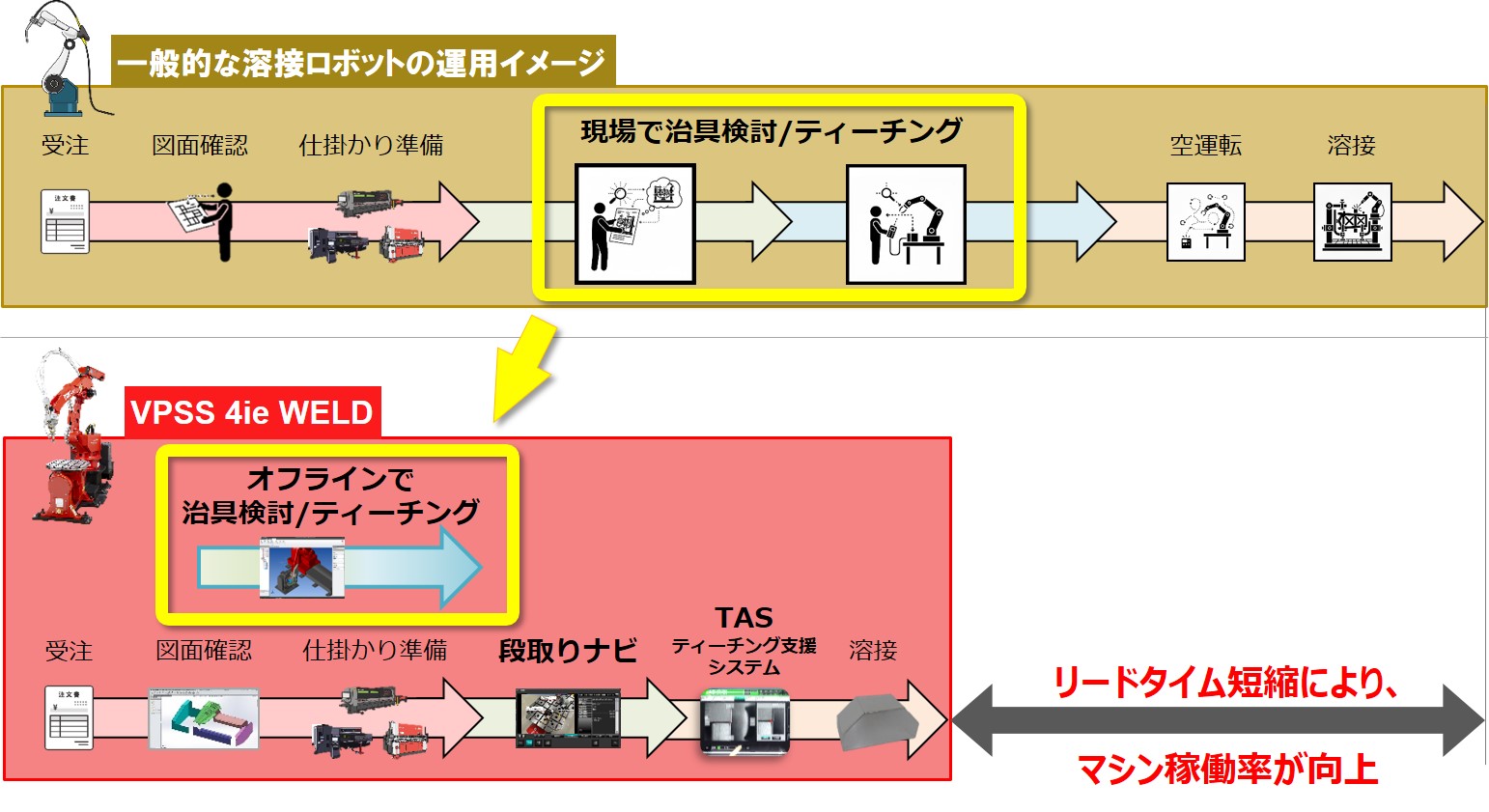

VPSS 4ie WELD

ファイバーレーザ溶接ロボット用の加工プログラムを作成します。
今まで加工機を止めて行っていた、溶接ロボットのティーチング作業を大幅に削減し、事務所での溶接ロボットのプログラム作成を可能にしました。
そのため、加工現場で溶接ロボットのプログラムを呼び出し、加工治具などの段取りと補正を行えばすぐに加工が可能です。
