AFH-ATC金型・自動金型交換装置搭載
ベンディングマシン

個人のスキルによって左右される金型段取りを完全
自動化、曲げ加工の生産性を最大化します。
さらに自動角度センサー(オプション)により、
1枚目より目標角度が得られ、様々なシーンで
試し曲げレスを実現します。

変種変量生産に対応する
金型段取り時間削減ソリューション AFH-ATC金型

スキルレスの生産を可能にする自動金型交換装置搭載
HRB-ATCは、個人のスキルによって左右される金型段取りを自動化、曲げ加工の生産性を最大化します。さらに自動角度センサー(オプション)により、1枚目より目標角度が得られ、様々なシーンで試し曲げレスを実現します。

特長

金型段取りの自動化により作業負担軽減・時短・生産性向上

自動金型交換装置(ATC)

  • AFH標準金型* に対応しました。
  • 自動金型交換のため、作業者のスキルに左右されません。
  • 金型交換中の危険作業から開放されます。
  • 重い金型を持つことがなく、実作業に集中できます。

*AFH-ATC金型が必要です。

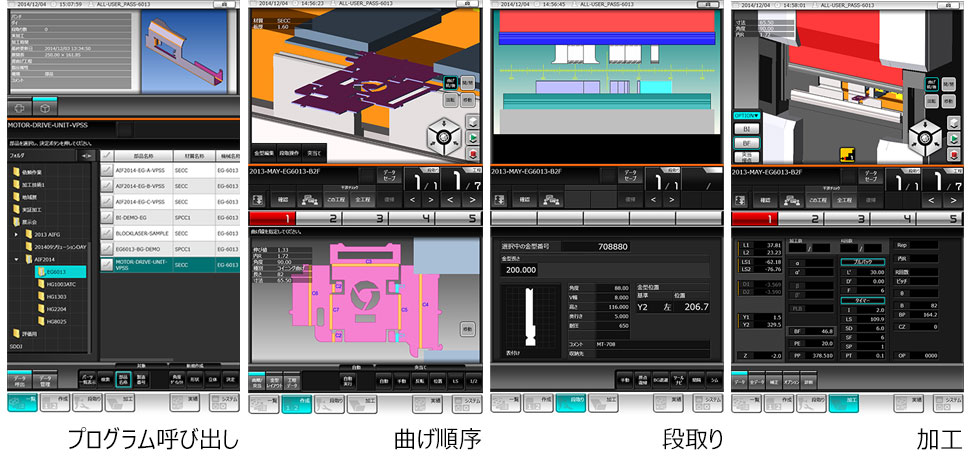

AMNC 3iオペレーション

マルチタッチ式LCDパネルを採用し、ユーザー中心の設計を取り入れたことで、スマートフォンのような直感的な画面操作を可能とし、オペレーター操作性向上に配慮しました。従来の横型15インチディスプレイから、縦型18.5インチのワイドディスプレイへと拡大され、プログラムや曲げに必要な情報をひと目で確認できます。表示機能を強化したことで、成形情報もリアルな表示が可能です。









即戦力対応オプション

経験の浅い作業者を支援するオプションを
多数ご用意しました。

■角度センサーBi-S(自動1軸/2軸)

    試し曲げレスで目標角度に加工できます。

  • 両側計測の接触式角度センサー
  • 高速&高精度
  • 自動1軸/2軸ともに長物の加工で2点計測が可能





■レーザ式安全装置 AS-01

曲げ加工時の危険防止とともに作業性を損なわないよう考慮された自社開発のレーザ式安全装置です。
平板の材料を加工する際の通常モードに加え、立ち上がりがある材料を加工する際の箱曲げモードなど、曲げ作業者の使い勝手を考えた機能を揃えています。





■L軸シフト+Wクランプ

横位置が決まるので安心して曲げることができます。

危険防止装置


機能(オプション含む)

ハイブリッド・ドライブシステム

・ 高速・安定加工の実現

オープンハイト・ストロークアップ

・ 加工範囲の拡大

6軸バックゲージ

・ 段取り作業の削減

高速・高精度加工

AS-01で安心作業

AMNC3i LITEモード

時代はデジタルへ

快適フットペダル

加工サンプル

スチールロッカー

新規品ロット:5
部品点数:34

冷凍ショーケース

新規品ロット:1
部品点数:8

仕様

■マシン仕様

機種名 HRB-1003ATC HRB-2204ATC
型式名 HRB1003ATC HRB2204ATC
全幅:L(ペンダント全開時) (mm) 5738(6648) 6928(7846)
全高:H (mm) 2950 3105
奥行き:W(カバー開閉時) (mm) 2432(3300) 2662(3530)
側間板距離 (mm) 2700 3760
下部テーブル高さ (mm) 990
折り曲げ長さ (mm) 3000(耳金型使用時、最大3050mm) 4000
オープンハイト (mm) 520
ストローク長さ (mm) 250
加圧能力 (kN) 1000 2200
モーター出力 (kW)
※1
2.9×2(D軸) 5.5×2(D軸)
シリンダー数 (個) 2
油量 (L) 48 80
マシン質量 (kg) 9500 19000
急閉じ速度 (mm/s) 150 120
曲げ速度 (mm/s) 15 12
開き速度 (mm/s) 150 120
傾斜範囲(左右) (mm) D軸 ±15 ±25
L軸 ±500
バックゲージ測長 (mm) 700
バックゲージ高さ範囲 (mm) 250(30~280)
バックゲージ送り速度 (m/min) L軸:30、 Y軸:6 、Z軸:10
1次側電源 (㎟) 14㎟(マシン)、3.5(ATC) 22㎟(マシン)、3.5(ATC)
受電容量 (kVA) 9.4(マシン)、3.8(ATC) 20.1(マシン)、3.8(ATC)

※1 D軸は「ドライブ」の略になります。



■金型交換装置仕様

機種名 HRB-1003ATC HRB-2204ATC
金型ストッカー長さ (mm) 1列あたり最大 80m
パンチ交換装置 10列(オプション:最大15列) 15列(オプション:最大18列)
パンチ反転装置 表裏 自動反転機能付き(オプション)
ダイ交換装置 13列(オプション:最大18列) 18列(オプション:最大25列)
交換装置取り付け 右側板
金型レイアウト長さ (mm) 15~3000(耳金型使用時、最大3050mm) 15~4000
金型長さピッチ (mm) 5
金型レイアウト範囲 (mm) -1525~+1525 -2075~+2075

*本仕様ならびに寸法等は改良等のため予告なく変更することがあります

ソフトウエア

VPSS 3i BEND

各パーツの加工検証を行い、曲げ加工データを作成するベンディングCAMソフトウエアです。
成形やファスナーなどの非板金部品を考慮したリアルな加工シミュレーションが可能になりました。

詳細はこちら

金型

ID付きベンディング金型

金型サーバー(AITS BEND)と連携をとることにより金型の使用状況など個体管理ができるようになります。
※AITSサーバーは別途手配が必要となります。

稼働の見える化

アマダのIoT V-factory

V-factoryはloTを活用して、工場の”今”の課題を見える化し、付加価値の高い生産を実現していく仕組みです。 お客さま工場の経営者からオペレーターまで、生産にかかわるすべての社員がお客さま専用WEBアプリ「My V-factory」を介して同じ情報を共有し、活用して、今の課題を素早く解決します。

IoTと人で行うエンジニアリングサービス

導入前からマシンが使命を全うするまで、人・マシン・情報を駆使し、マシンの機能を最大限に発揮するために最適な運用をご提案いたします。

IoTサポートは、IoTを活用し、お客さまのマシンを遠隔で素早くサポートします。

サービスエンジニアがお客さまのもとへお伺いし、サービスを行います。
