超精密ファイバーレーザマシン

PRELAS-AJは、集光性の優れたシングルモード
ファイバーレーザを搭載しています。
高精度を実現する高剛性フレーム構造により、
超精密加工に対応できるマシンです。

進化した超精密ファイバーレーザマシン

特長

従来レーザでは困難な微細領域も
PRELAS-AJなら加工可能

シングルモードファイバーレーザ搭載+高精度駆動システムにより微細領域の超精密加工に対応可能です。

今までにない微細加工の領域を目指し、超高輝度シングルモールドファイバーレーザ発振器を搭載。これにより、極細かつ高エネルギー密度なビームを作り出すことに成功しました。

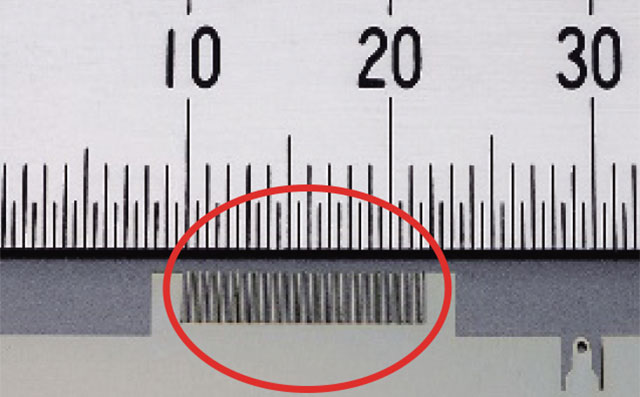

高品質ビームで極細カーフを形成

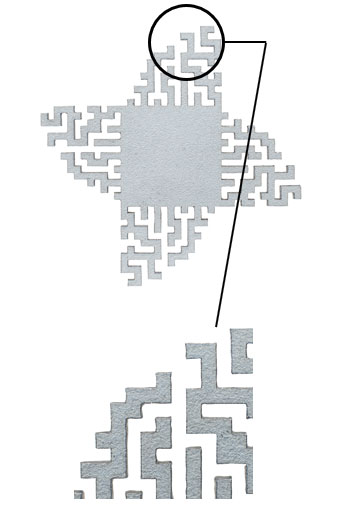

PRELASは最小カーフ幅40μmを実現し、微細形状を正確に加工することが可能です。また、レーザ加工による、製品の反りや焼けを軽減し、ハイレベルな微細加工を可能としました。

ファイバーレーザ搭載で高反射材・
難加工材を加工

ファイバーレーザ搭載により、銅・真鍮・アルミなどの高反射材および、めっき材などの難加工材の加工が行えます。

位置決め精度±5μmを実現する駆動システム

位置決め・軸送り機構を見直し、高剛性フレーム・低重心キャレッジ・高精度駆動システムを搭載しました。
これにより位置決め精度5μm/500mmを実現。
高精度・微細加工に威力を発揮します。

使いやすさの追求

スマートフォン感覚で使えるAMNC 3i を搭載。
フルオープンパーテーション機構の採用で、危険防止と抜群の材料アクセスを両立。

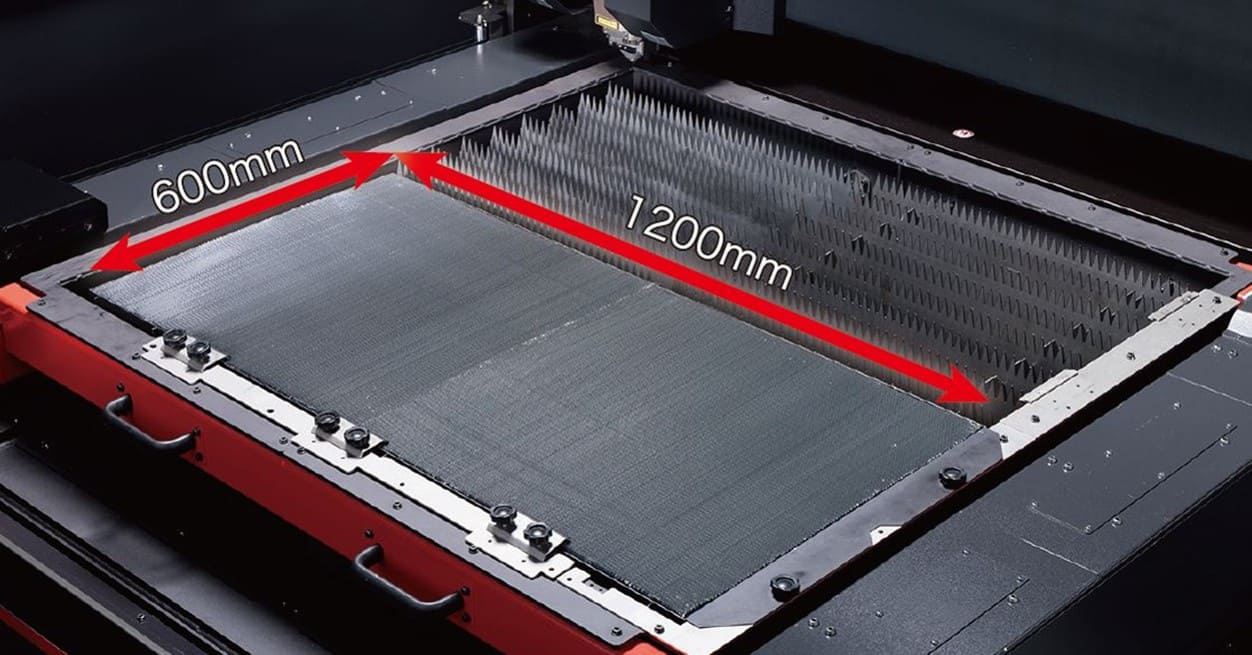

4’×4’サイズの剣山テーブルに500×500mmのハニカムテーブルエリアを備え、高精度な薄板の微細加工が可能になりました。

機能

位置決め精度±5μmを実現する駆動システム

新設計の高剛性フレームと低重心キャレッジを採用
機械1台ごとにピッチ間誤差を計測→補正した上で出荷

位置決め精度±5μmを実現する駆動システム

C3等級の高精度ボールねじを採用し、ヒートアップによる伸び補正システムを搭載

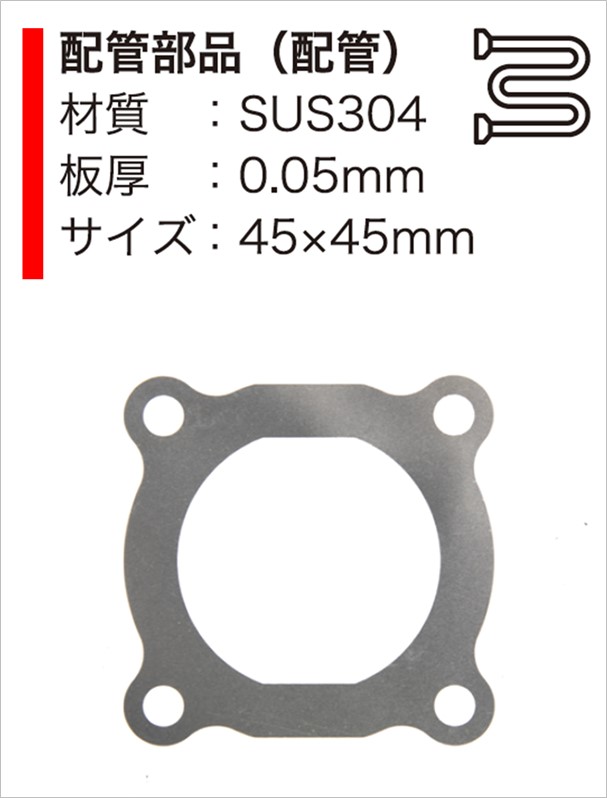

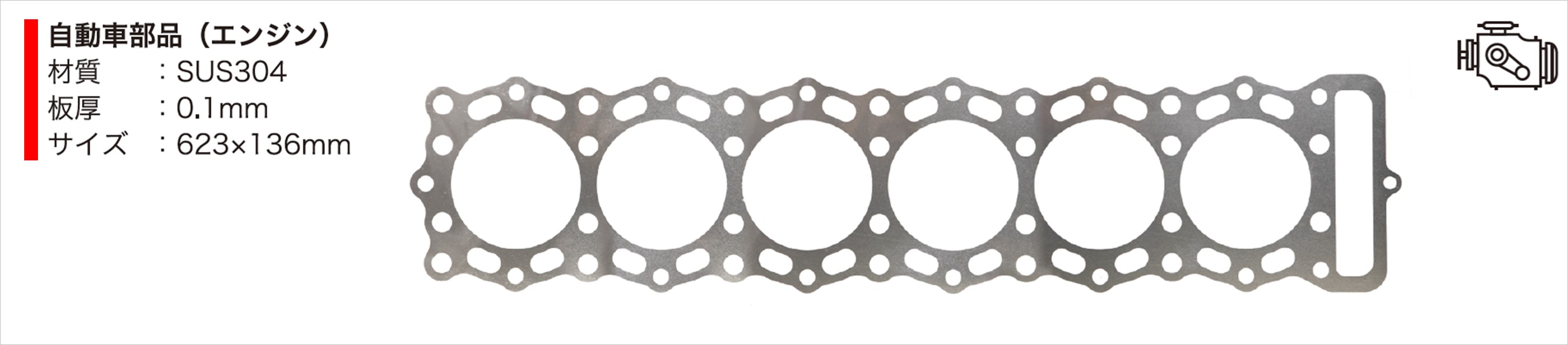

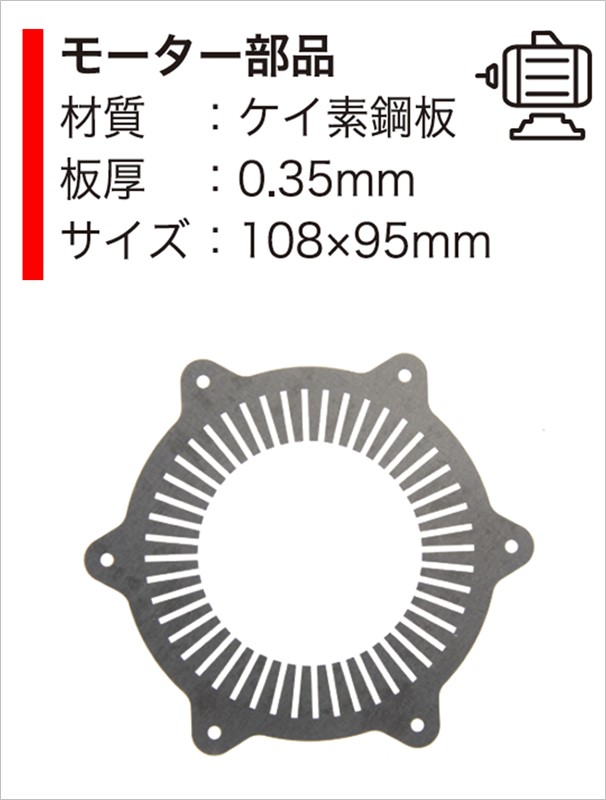

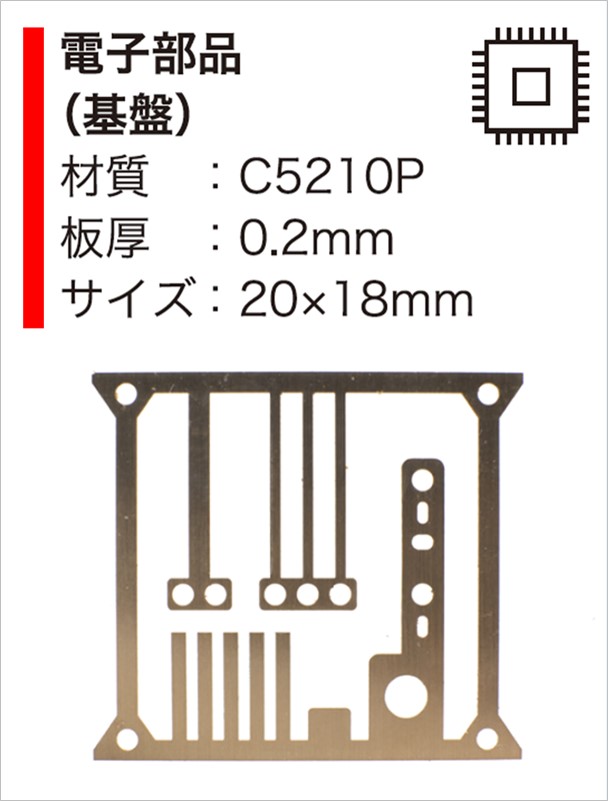

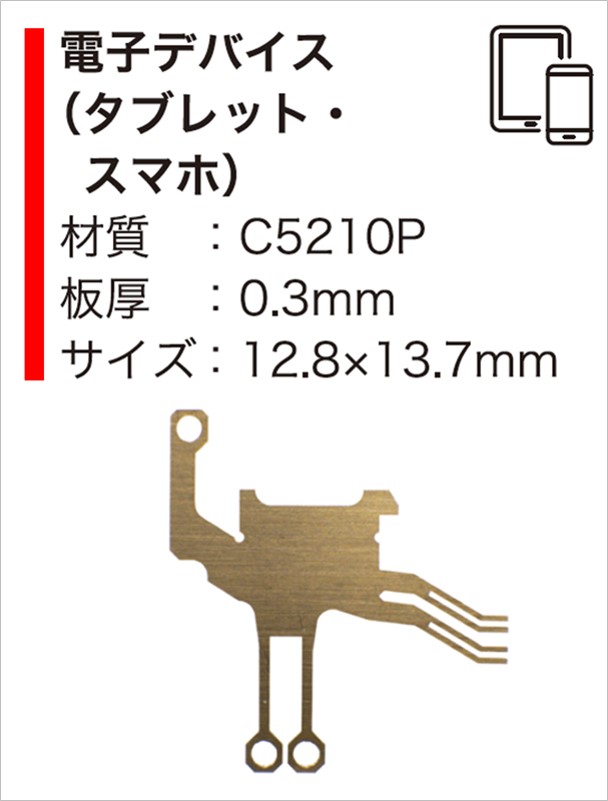

加工サンプル

SUS304 0.15mm

材質:SUS304
板厚:0.15mm
サイズ:57×40mm

C1020 0.2mm

材質:C1020
板厚:0.2mm
サイズ:33.75×6.0mm

SECC 1.0mm

材質:SECC
板厚:1.0mm
サイズ:20×20mm

オプション

i-Camera Assisted
System

カメラで材料を認識し、表示した端材に合わせて製品の板取り・配置を可能にします。

※剣山パスライン上での板取に限る。
※剣山の摩耗・材料のたわみ等により指示した座標とずれる可能性があります。

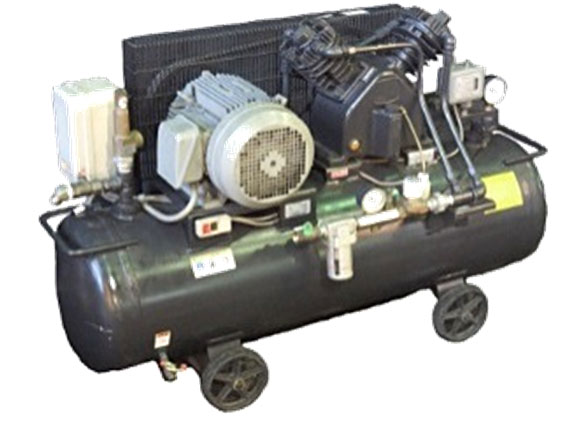

昇圧器 (低圧窒素→3Mpa)

窒素圧力を3MPaにすることができます。

OVS Ⅳ

複合加工時の加工原点補正および焦点基準位置を自動調整します。

HP(ハイパー)イージーカット装置

大気中のエアから不要な成分を取り除き、窒素に近いアシストガスを精製。鉄系材料はイージーカットを使用することで防錆効果を得られます。

仕様

項目 仕様
機種名 PRELAS-1212AJ
型式名 PRE1212AJ
軸移動方式 X軸・Y軸・Z軸:ボールネジ
最大加工寸法 X×Y (mm) 1270 × 1270
ハニカムテーブルエリア
最大加工寸法 X×Y (mm)
500 × 500
軸移動 X×Y×Z (mm) 1270 × 1270 × 100
早送り速度 (m/min) X・Y軸 40
Z軸 60
位置決め精度 (mm) 0.005 / 500
最大ワーク質量 (kg) 20
発振方法 LD励起 Fiberレーザ
定格出力 (W) 1000
NC装置 AMNC3i
制御機能 X・Y・Z軸(同時3軸制御)+B軸+CF軸
総受電容量 (kVA) 14.9 (チラー・集塵機含む)
機械質量 (kg) 4500

*本仕様ならびに寸法等は改良等のため予告なく変更することがあります

ソフトウエア

VPSS 3i BLANK

アセンブリー単位の割り付けや加工検証を行い、生産性を維持した連続安定加工を可能にするブランクCAMソフトウエアです。データ作成時間を短縮し、レーザマシンの生産性と稼働率を最大限に向上させます。

詳細はこちら

稼働の見える化

アマダのIoT V-factory

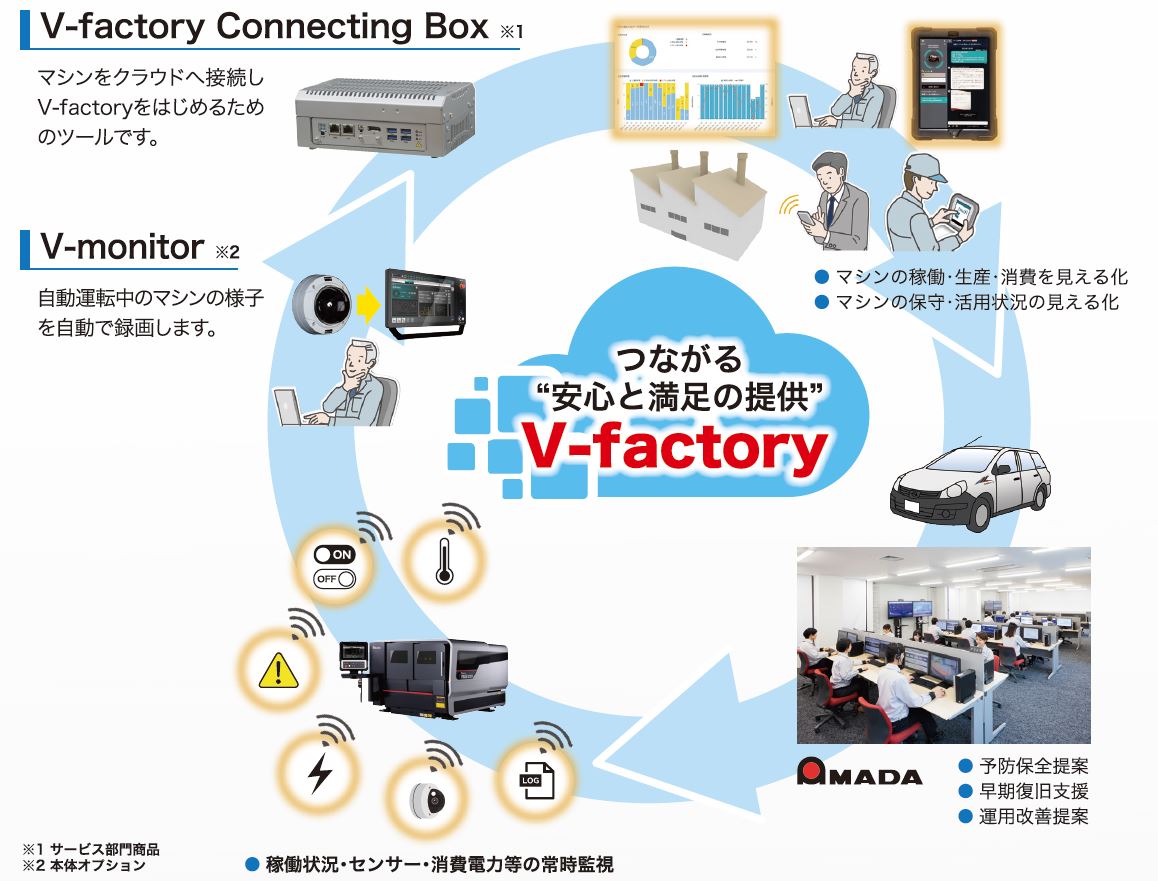

V-factoryはloTを活用して、工場の”今”の課題を見える化し、付加価値の高い生産を実現していく仕組みです。 お客さま工場の経営者からオペレーターまで、生産にかかわるすべての社員がお客さま専用WEBアプリ「My V-factory」を介して同じ情報を共有し、活用して、今の課題を素早く解決します。

デジタルカタログ

PRELAS-AJカタログ

カタログ請求

マシンラインナップカタログ

カタログ請求
