ハンディファイバーレーザ溶接機
FLW-1500MT専用協働ロボット

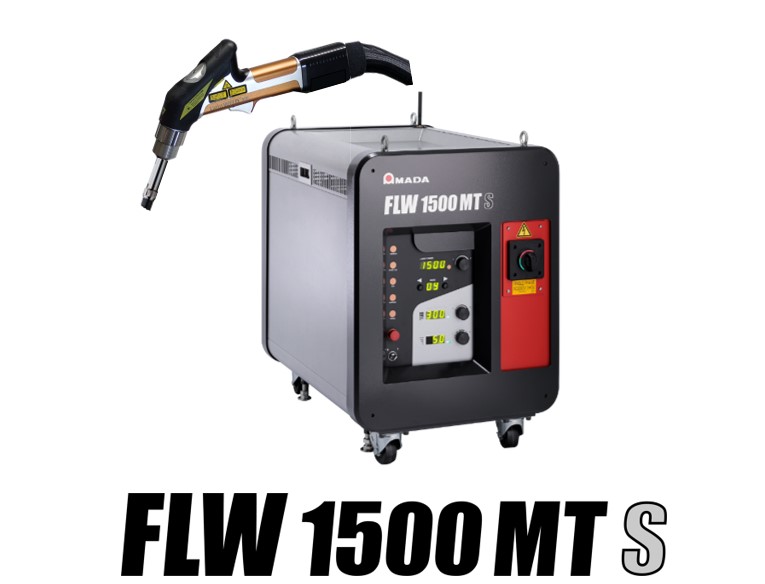

ハンディファイバーレーザ溶接機FLW-1500MTの
トーチを専用アタッチメントで固定することにより、
簡単に溶接の自動化を可能にします。
ロット数の多い製品や溶接長が長い製品に対し、常に安定した品質の溶接ができ、生産性を向上させます。



ハンディ溶接機が溶接ロボットに変身!
生産性と溶接加工品質の更なる向上を実現します

特長

ハンディファイバーレーザ溶接機を自動化

ハンディファイバーレーザ溶接機FLW-1500MTに協働ロボットCR-700Wと専用ソフトウエアを追加することにより、溶接作業を自動化することができます。
※すでに導入いただいているFLW-1500MTにも後付けが可能です。
※ロボットのティーチング作業には「産業用ロボットの教示等の業務に係る特別教育」の受講が必要です。

ハンディファイバーレーザ溶接機+協働ロボット
FLW-1500MT詳細





FLW-1500MTのトーチを協働ロボットCR-700Wの専用アタッチメントで固定することで、簡単にロボットによる加工ができるようになります。

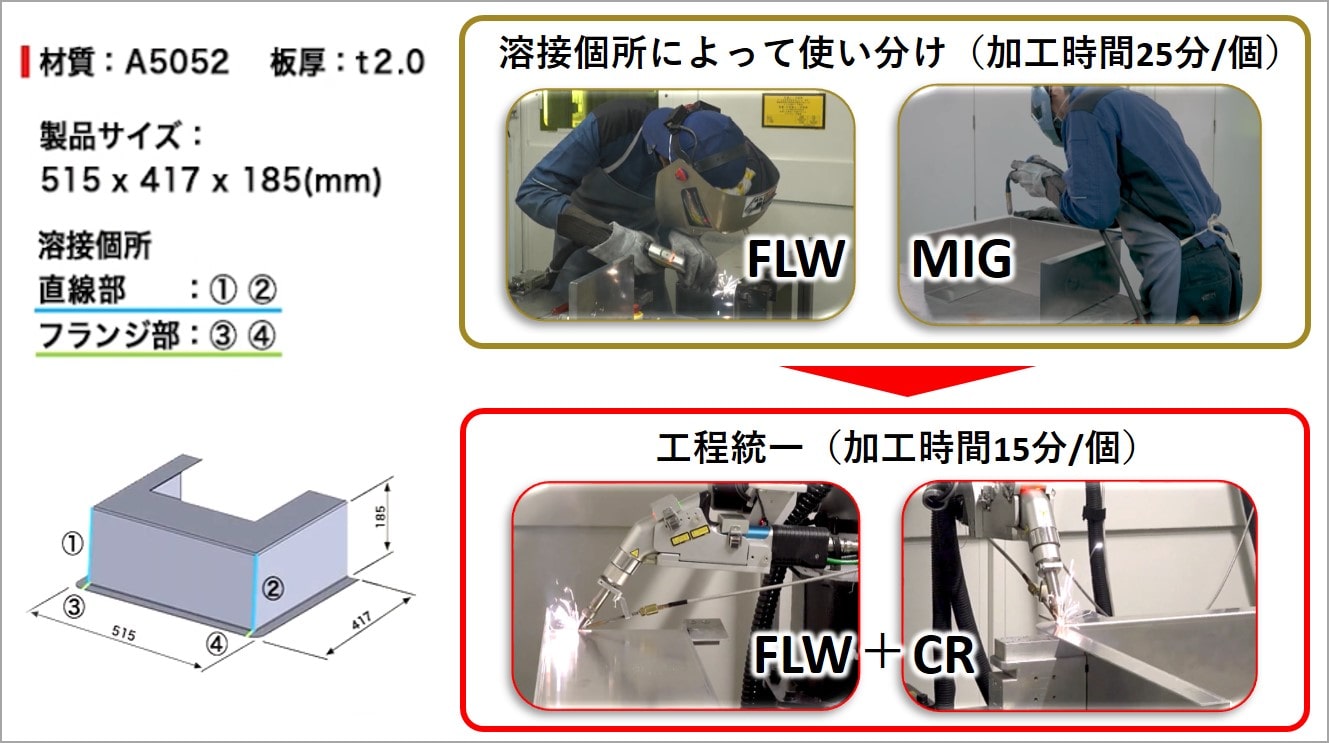

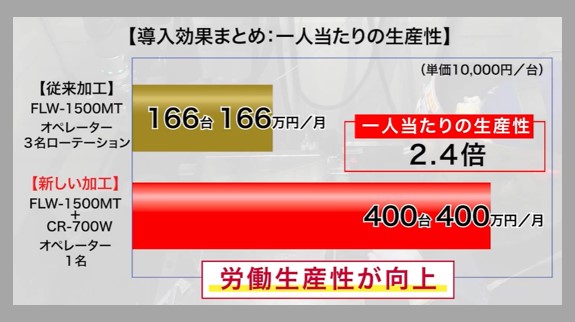

オペレーターの作業負担を軽減し生産性を向上

ロット数の多い製品では、溶接加工を協働ロボットが行うことで、オペレーターの作業を軽減できます。
オペレーターは製品の段取りや検品作業などを並行して行えるため、労働生産性を向上させることができます。

ハンディファイバーレーザ溶接機+協働ロボット



ロボットの使用により高品位な溶接加工を実現

協働ロボットで溶接を行うことで、長時間の作業でも常に高品位で安定した加工ができます。
溶接長の長い製品においても溶接ビードは安定し、不良を削減することができます。




製品形状やロットに合わせて簡単切り替え

トーチは専用アタッチメントでワンタッチで取り付けが可能となっており、 脱着作業は約10秒で完了します。
人手による溶接とロボットによる溶接を交互に行う場合でも、スムーズに加工することができます。

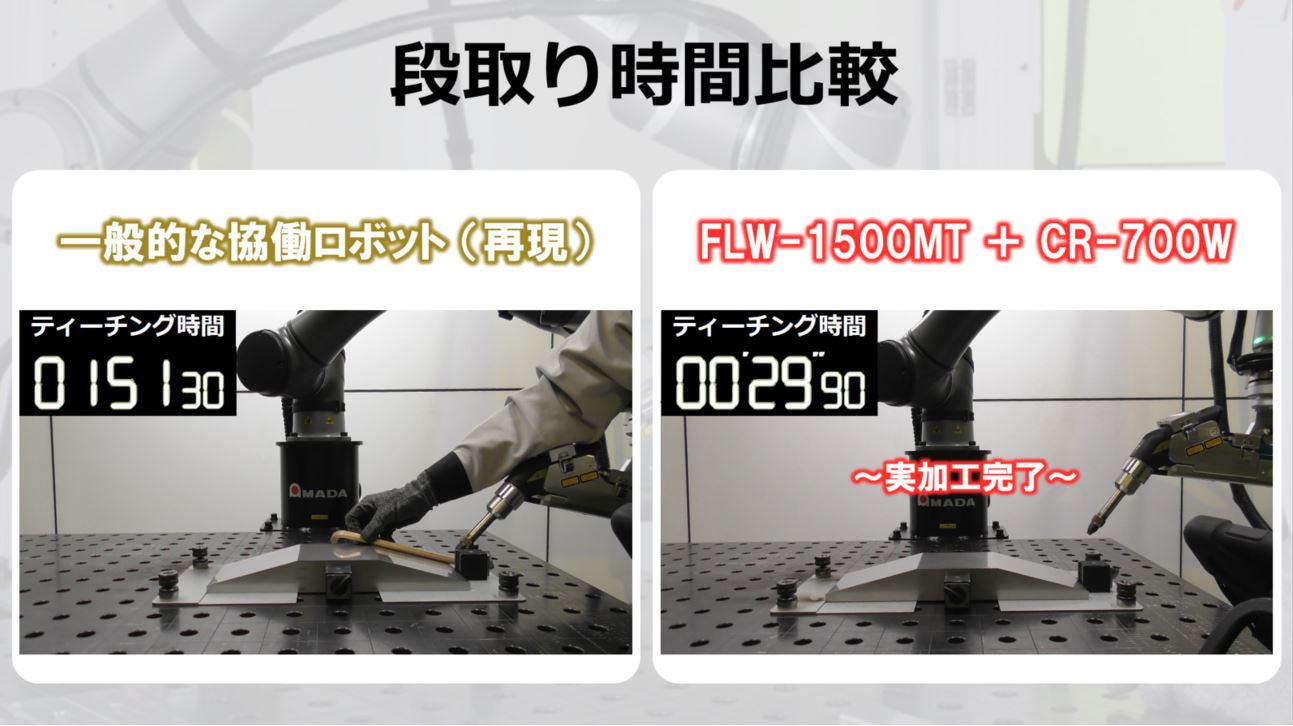

溶接動作のロボットプログラムは簡単に作成可能

オペレーターが直接ロボットを手で動かして動作を記憶させるダイレクトティーチングにより、簡単にプログラムを作成することができます。




ロボットと人手、溶接条件の入れ替えをスムーズに対応

ティーチング作業は、直接ロボットアームを手で動かす以外に、タブレット端末に搭載されている専用ソフトウエアでも行うことが可能です。
また、100種類の溶接条件を標準装備。必要に応じてこれらの溶接条件を変更することで、最適な条件で加工することができます。


ロボット操作(ティーチング)
溶接条件設定



ロボットの動作範囲と溶接ヘッドの向きを制御し安全管理

ロボット動作は約半径700mmの範囲内。レーザ光の出射方向は仮想面による規制を行い、安全な作業エリアを確保します。

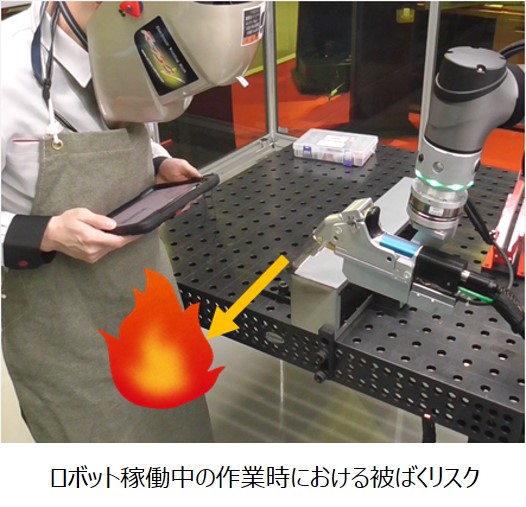

ロボット動作範囲例
レーザ光出射方向の規制

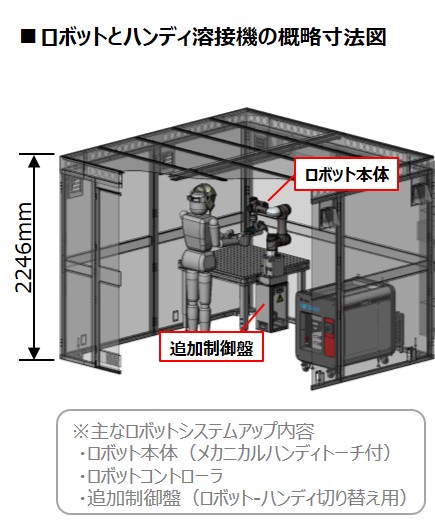

概略寸法図1
概略寸法図



仕様

機種名 CR-700W
型式名 CR700W
繰返し位置決め精度 (mm) ±0.5
ロボット最大速度 (mm/sec) 230
動作周囲温度 (℃) 10~35
動作周囲湿度 (相対湿度) (%) 85以下 (結露なきこと)
質量 (ロボット本体+追加制御盤) (kg) 50 (ロボット+ハンディトーチ+台座:42kg 追加制御盤:8kg)
電源 100V

*本仕様ならびに寸法等は改良等のため予告なく変更することがあります
