ネットワーク対応 NCタッピングマシン
NCT、レーザなどとの多台持ちを可能にした、
ネットワーク対応のタッピングマシン CTS-900NT。
タップ専用機として、タップ加工の作業効率を高める
ことでブランク工程複合機の稼働率、生産性向上に
寄与します。
CTS-900NTは、データの一元管理により情報検索を
スピーディーに実施、同時にプログラムの自動作成や
加工経路最適化などの機能を有しています。
NCT、レーザ加工後のタップ加工前に実製品の
穴位置を確認することでセットミスチェック、セット
ずれ補正が可能です。
ネットワーク対応のタッピングマシン CTS-900NT。
タップ専用機として、タップ加工の作業効率を高める
ことでブランク工程複合機の稼働率、生産性向上に
寄与します。
CTS-900NTは、データの一元管理により情報検索を
スピーディーに実施、同時にプログラムの自動作成や
加工経路最適化などの機能を有しています。
NCT、レーザ加工後のタップ加工前に実製品の
穴位置を確認することでセットミスチェック、セット
ずれ補正が可能です。


作業効率(加工時間の短縮と段取りの削減)を一気に高めるネットワーク対応のタッピングマシン
特長
オートプログラミング

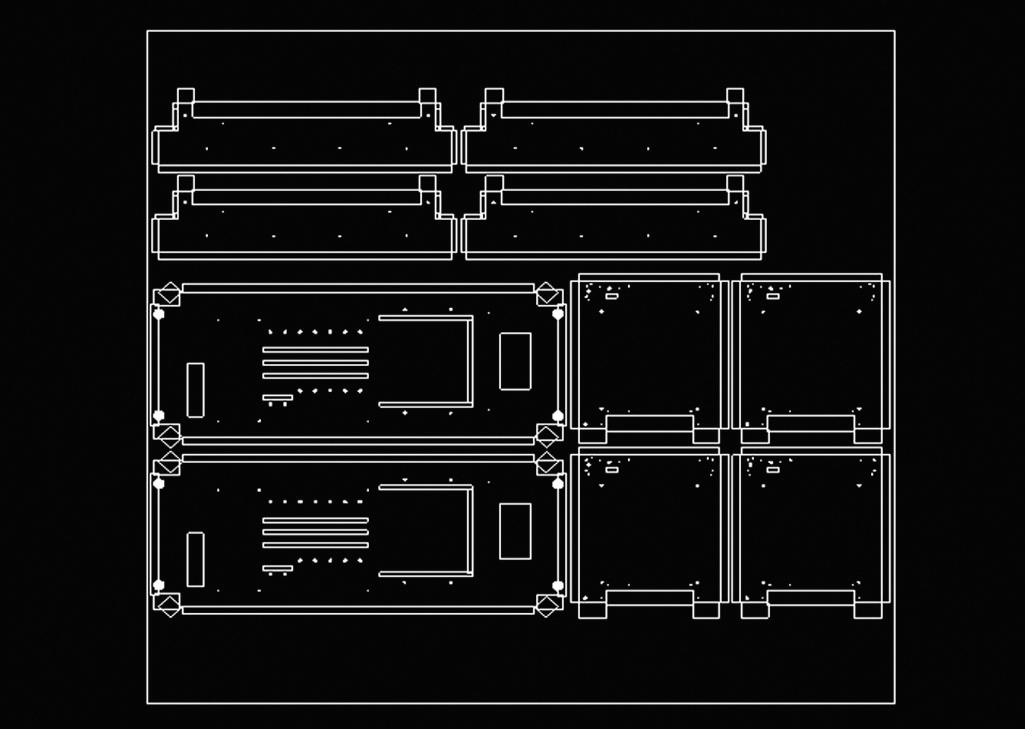

- 加工はパーツデータ、ネスティングデータどちらでも対応可能

パーツデータ

ネスティングデータ
- 「効率的な加工経路」を自動プログラミング。加工時間の短縮を図ります。

加工履歴の管理

- タップの使用状況の確認が可能。このため、タップ寿命を把握でき、不良の未然防止ができます。
- 枚数カウントができるため、つくり忘れなどのミスを防ぐことができます。
4軸タッパー

- サイズは4種類。ワンタッチカプラー方式により、タップ交換を簡易化。
機能
ティーチング機能
図形データ、NCデータのないワークについてはジョイスティックによるならい入力で対応。

可動式ワーク受け
ワーク受けを上下させることで、ワーク移動時の裏キズを軽減。

フローティング機構
±0.2mmのフローティング機構が下穴のずれを吸収、正確なタッピング加工が可能になります。

エアブロー装置
加工後の粉塵を除去。さらに、タップを冷却することにより、タップの精度寿命を向上、高品質加工を実現します。

仕様

■マシン仕様
加工範囲 (mm) | X軸 0~900 (つかみ換えにて2700)
Y軸 0~1100 (ならい入力時1020) |
---|---|
加工板厚 (mm) | 0.8~4.5 |
加工材質 | SPCC、SPHC、SUS、アルミ |
最大ワークサイズ Y軸 (mm) | 1200 4'×8'対応 |
最大ワーク質量 (㎏) | 60 |
タップ軸数 | 4軸 |
タップサイズ | T1、T2: M2~M5 (SUS加工時M2~M5)
T3、T4: M2.5~M6 (SUS加工時M2.5~M5) |
タップサイズ交換方式 | マスタースクリュー方式 (ワンタッチカプラー方式) |
タップ駆動方式 | エア式メカタッパー |
最大軸移動速度 (m/min) | 30 |
位置決め精度 (mm) | ±0.15 |
ネジ加工精度 | JIS6H級 |
使用電源 | 三相 200/220V ±10% 50/60HZ |
使用エア (L/min) | 450 (0.5MPa) |
マシン質量 (kg) | 1050 |
■NC仕様
制御装置 | AMNC/PC (ネットワーク型NC装置) |
---|---|
表示装置 | 12.1型カラー液晶 (タッチパネル付き) |
入力方式 | タッチパネル入力、バーコード入力 (オプション) |
プログラム作成方式 | AP図形データからの自動変換、スタイラスによるならい入力、テンキー入力 |
ネットワーク | イーサネット (10/100BASE-T) |
■ソフトウエア
自動変換対象データ | AP40、AP60 AP100の図形データ (パーツ加工時)
AP40、AP60 AP100のNCデータ (シート加工時) |
---|---|
変換対象図形 | 丸穴、バーリング、タッピング (ユーザー設定条件に基づく) |
変換対象金型 | 丸パンチ、バーリング金型 |
配置変更機能 | ワーク回転、ワーク反転 |
編集機能 | 特定の穴の追加・削除機能 |
治具対応 | 治具運転対応プログラム作成機能 |
分割機能 | トンボ加工、仕掛かり加工 |
段取り機能 | クランプ位置、ロケートピン位置の図形表示 |
実績管理機能 | 作業時間、加工時間、製作数などの自動集計 |
マシン管理機能 | タップ寿命の管理 |
ネット接続対象サーバー | ASIS100PCLまたはAP100サーバー Ver.2.12以降 |
ネットワーク機能 | 変換対象データのダウンロード、CTS加工情報のアップロード |
■オプション
・マスタースクリュー M2~M6
・バーコードリーダー
※本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
