システムを搭載し、環境に配慮したハイエンド
ベンディング自動化システムへと進化しました。
初心者でもより簡単に・効率よく使えるマシンとして、
新たにアマダスマートローディングデバイスにより、
積み替えレスのパレット運用を実現しています。
つながる・選べる周辺装置で曲げ自動化の未来を切り拓く
EGB-1303ARseは本体に新サーボ・ドライブシステムを搭載し、環境に配慮したハイエンドベンディング自動化システムへと進化しました。
初心者でもより簡単に・効率よく使えるマシンとして、新たにアマダスマートローディングデバイスにより、積み替えレスのパレット運用を実現しています。
また、アンローディング機能のメニュー化により、お客さまの運用に合わせて周辺装置をお選びいただけます。
特長
AMNC 4ie
AMNC 4ieはUCD（ユーザー中心デザイン）設計手法を採用しています。
UCDとは実作業の観察・ヒアリング・調査を元に「手数の少なさ・使いやすさ」を主眼にユーザーインターフェースを設計する手法です。
より大きい画面に
縦型18.5インチから縦型21.5インチに拡大しました。
ロボットタブレットHMIとの連携
持ち運びできるロボットタブレットHMIと連携し、場所を選ばずにスケジュール追加や段取りの確認を行えるようになりました。
新サーボドライブ
環境に配慮した新方式のサーボドライブを採用
ロボット 6軸多関節ロボット
可搬重量20kg（グリッパー含む）
人間の可動域に近い６軸＋１軸（走行軸）多関節ロボット。
Lシフトバックゲージ＋サイドゲージ
様々な形状の外形に対応するバックゲージシステム
切り起こしやななめ突き当て形状の位置決めが安定
ロボットタブレットHMI
CAM／AMNC 4ie／V-monitorの情報を一つの端末に集約し、オペレーターの作業性向上
AGC
（オートグリッパーチェンジャー）
加工製品にあわせてグリッパーを自動交換
最大9ポジション搭載可能
アマダスマートローディングデバイス＋LDカメラ
独立したローディング装置で材料の供給をさらに効率化材料パレットのデッドスペースをなくしより積載量を拡大
- 加工スピードアップ
- 一枚取りソリューション
- 多品種小ロットに対応
アンローディングメニュー
加工後の製品を搬出するためのアンローディング装置をメニュー化
お客さまの運用に合わせて選択可能
ATC（オートツールチェンジャー）
金型自動交換機能で段取りを自動化
パンチストッカー 18列
ダイストッカー 25列 に拡大
センシング機能
センシング技術を用いて新規製品の立ち上げ作業をサポートする機能を搭載
加工サンプル
モニターボックス部品
| 材質 | SECC |
|---|---|
| 板厚 | 1.0mm |
| 製品寸法 | 245×187.6×59.8mm |
| 曲げ数 | 10 |
| 加工時間 | 3分6秒 |

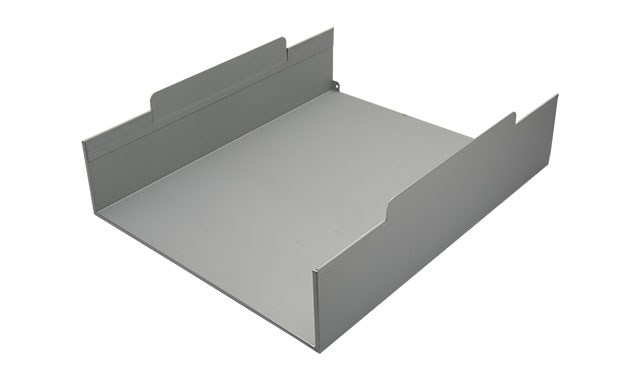

モニターボックス部品
| 材質 | SECC |
|---|---|
| 板厚 | 1.0mm |
| 製品寸法 | 360×446.2×122mm |
| 曲げ数 | 6 |
| 加工時間 | 3分 |
仕様
マシン仕様
| 機種名 | EGB-1303ARse | ||
|---|---|---|---|
| ベンディングマシン | マシン | 加圧能力 (kN) | 1300 |
| オープンハイト (mm) | 620 | ||
| ストローク長さ (mm) | 250 | ||
| 急閉じ速度 (mm/s) | 250 | ||
| 最大曲げ速度 (mm/s) | 9（ロボット追従動作なしの時） | ||
| 角度センサー | Bi-SII 自動2軸 | ||
| ATC | パンチストッカー数 | 18 | |
| ダイストッカー数 | 25 | ||
| ロボット | 軸構成 | ロボット：6軸 走行軸：1軸 | |
| 可搬質量※1 (kg) | 20（グリッパー含む） | ||
| 最大ワークサイズ (mm) | 800 × 1000 or 500 × 1200 | ||
| 最小ワークサイズ (mm) | 90 × 150 | ||
| 加工板厚 (mm) | 0.5～6.0 | ||
| 走行軸 | ストローク (m) | 6.4 | |
| グリッパー数 | コンビネーションタイプ (本) | 6 | |
| バキュームタイプ (本) | 3 | ||
| アマダスマート ローディングデバイス |
バキュームタイプ (本) | 3 | |
| ローディング装置 | ローディングポジション数 (個) | 2 | |
| ワーク積載高さ (mm) | 200（LDカメラ使用時） | ||
| アンローディングメニュー （いずれか１つ選択可能） |
① パレットチェンジャー ストッカなし仕様 (パレット) |
4 | |
| ② パレットチェンジャー ストッカあり仕様 (パレット) |
16 | ||
| ③ スラットコンベヤー仕様 （4M/6M/8Mから選択）（本） |
（最大）2 | ||
| ④ パレット仕様（個） | （最大）2 | ||
| ⑤ ①＋③もしくは②＋③の組み合わせ（式） | |||
ソフトウエア
VPSS 4ie ARBEND
安心と満足の提供
アマダのIoT V-factory
アマダの推奨するV-factoryは、お客さまとアマダが繋がることで実現する
「お客さまの利益を創造する」をコンセプトにしています。
V-factroyでは、IoT技術を活かした見える化と各種サポートをご提供し、マシンを最大限に活用していただくことで、
お客さまと工場改革を共創してまいります。
