能力を有したアマダの形鋼加工機「アイアン
ワーカー」がさらなる進化をとげて登場しました。
その変革の“代表格”が最大123mmのロング
ストローク(33mmとの切り替え方式／従来機33mmのみ)。
これにより、75mm角パイプの加工が可能となり
ました。
またスライドガードやリアガードの設置およびフット
スイッチの改革など、さらに作業者に配慮した設計と
なっています。
コンパクトなボディに多彩な機能。生産現場を第一に考えた結果です。
特長
最大123mmのロングストローク
最大123mmのロングストロークにより、金型バリエーションが増えました。
スイッチ切り替えにより、高ハイト金型に対応できます。（IW-60用金型は使用できません。）
定寸装置を延長し、より長い鋼材に対応
従来の2.5mから3.0ｍに延長。6.0ｍ仕様も対応可能です。
金型交換時間の大幅削減
作業内容に合わせて、最大6種類までの金型が搭載できる大型タレットテーブル。
ボタン操作で回転する電動式のため、操作も簡単です。
本体と定寸装置を独立固定方式に
本体と定寸装置・NC装置とは、自立型を採用。
これにより、振動がエンコーダーや基板等に伝わることを防ぎます。
作業者に配慮 スライドガード・リアガード
リアガード
スライドガード
マシン本体の正面にスライドガード、さらに背面にもリアガードを設置しました。
操作性に優れた 3段式フットスイッチ
第1段で停止、第2段で作動、第3段で再停止するシステムになっています。
ノッチ用ゲージ
材料端部ノッチング加工の位置決めが、迅速・高精度に行える突き当てゲージ。
左右両方向から使用できるため、作業能率がグッとアップします。
切りカスは、テーブル下へ処理
切りカスは、スクラップホールを通ってテーブル下へ落下させる仕組み。
面倒なテーブル上のスクラップ処理を解決しました。
高精度位置決め・段取り時間の大幅削減「操作パネル」
-
余裕の記憶容量 プログラム数999・入力工程数99
NCに記憶させたデータにより、繰り返し加工が簡単。図面変更によるデータ修正も容易にできます。
-
ランプ点滅による入力ガイダンス
経験がなくても簡単に操作できます。
-
プルバック機構
ワークを切断し、ラムが加工端から上昇した直後に、ストッパーがプラス方向に移動。
-
NCストッパーによる素早く正確な位置決め
30m/minの高速・高精度な位置決めを可能にしました。
-
ミラー機能
ミラー機能により、操作がいっそう簡単。経験がなくても容易に「対称形」の加工ができます。
機能

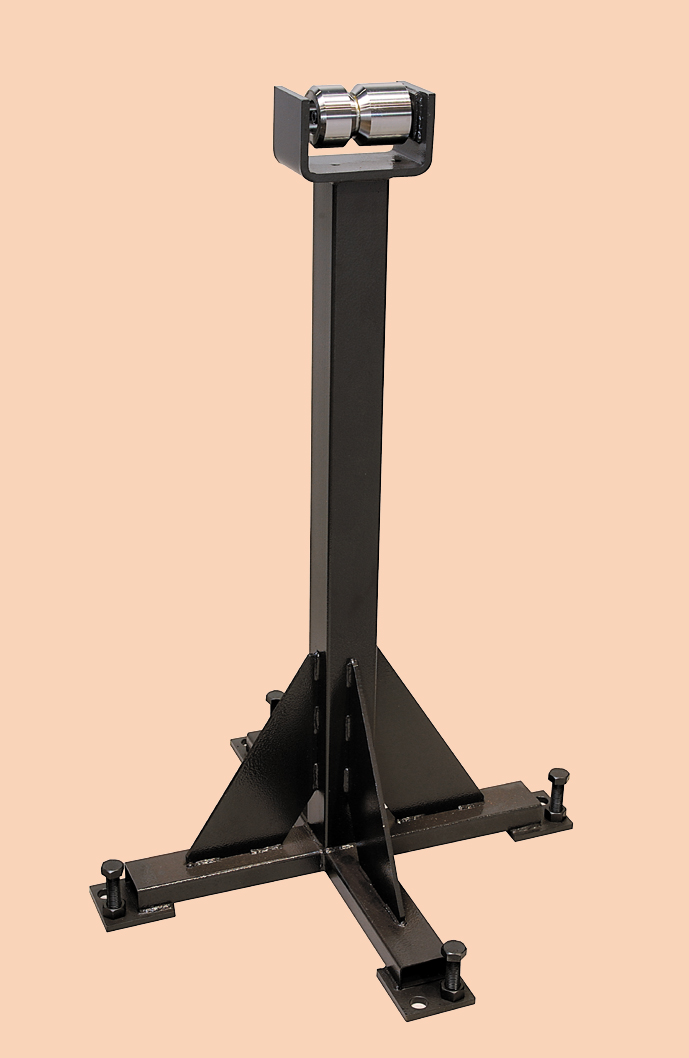

ローラースタンド（オプション）
長尺材を加工する場合、送材台側の補助として材料を支え、ダレを防止するとともに搬入を容易にします。使用しないときには簡単に移動ができます。
IW－30金型対応部品
ダイスペーサー（B）・（C）・（E）を取り付けることにより、お手持ちのIW-30金型を搭載することが可能になります。
また、IW-45Ⅲの金型高さと合わせるため、アッパーヘッドが必要となります。
ダイスペーサー（B）
ダイスペーサー（C）
ダイスペーサー（E）
仕様
注) 精度保持のため、マシンの設置には、コンクリート床100mm以上の場所をお選びください。
この条件を満たさない場合は、営業所担当にご相談ください。
■マシン仕様
| 加工能力 (kN) | 450 | |
|---|---|---|
| ストローク長 (mm) | 123/33 | |
| ストローク数 (min-1) | 33/39 50/60Hz | |
| 油圧最大設定値 (MPa) | 20 | |
| 油圧ポンプ吐出量 (L/min) | 36.6/43.3 50/60Hz | |
| 油圧用モーター | 200V 7.5kW×4P | |
| タンク容量 (L) | 90 | |
| タレット金型搭載数 | 6 | |
| 加工寸法 X×Y (mm) | 3000×100 標準 | |
| 加工範囲 | アングル材 (mm) | 9×75×75 (SS400) |
| チャンネル材 (mm) | 5×50×100 (SS400) | |
| 板材 (mm) | 9×125 (SS400) | |
| 穴あけ (mm) | 9×Φ38 (SS400) | |
| 受電容量 (kVA) | 12 | |
| マシン寸法 (mm) | 1965×1467×6069 | |
| マシン質量 (㎏) | 4500 | |
注) 金型の組み合わせにより、全ステーションに取り付けられない場合があります。
※オプションとしてX位置決め寸法6000mmの定寸装置も用意しております。
■NC仕様
| 制御方式 | ラム制御 | 補助継電器 |
|---|---|---|
| その他の制御 | NC制御 | |
| プログラム入力方式 | テンキー入力 | |
| 入力可能工程数 | プログラム数：999 工程数：99 設定本数：999 |
|
| 寸法設定範囲 (mm) | 0～3000 | |
| 最小設定入力単位 (mm) | 0.1 | |
| ストッパー最高移動速度 (m/min) | 30 | |
| 位置決め駆動方式 | ACサーボ・モーター ラック＆ピニオン |
|
| 位置決め駆動方式 | 動作温度：0～40℃ 保管温度：-20℃～60℃ 湿度：最大80% 結露なきこと |
|
| 停電補償 | バッテリーバックアップ80日間 | |
| 使用電源 | 三相 200/220V ±10% 50/60Hz | |
※1次電源は、ノイズの発生源となる溶接機などとは別系統にしてください。
また、溶接機・電気ドリル・サンダー・グラインダーなどの機器は、NC装置から3m以上離れた場所で使うようにしてください。
※本機は構造規格に対応しております。
